模型の24ステーションロボットスピンコーティングワークセル 鋳造パルプ内部コーティング 柔軟な生産
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | OSMANUV |
| 証明: | ISO9001 |
| モデル番号: | OSM-XT-500 |
| ドキュメント: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
お支払配送条件:
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 木箱 |
| 受渡し時間: | 30〜40日 |
| 支払条件: | T/T |
| 供給の能力: | 交渉 |
|
詳細情報 |
|||
| 走行方向: | 左から右へ | タイプ: | コーティングパイロットマシン |
|---|---|---|---|
| 装飾: | UVスポット 質感 サンディ効果 | ワーキングステーション: | 24 |
| 重さ: | 1200KG | 力: | 3kW、16kW、65.3kW、4.2kW、0.75kW/220V/50Hz |
| 塗布速度: | 高速 | 製品名: | 24駅のスピンコーティングライン |
| ハイライト: | モジュール式ロボットスピンコーティングワークセル,鋳造パルスの内面塗装機,柔軟な製造用スピンコーター |
||
製品の説明

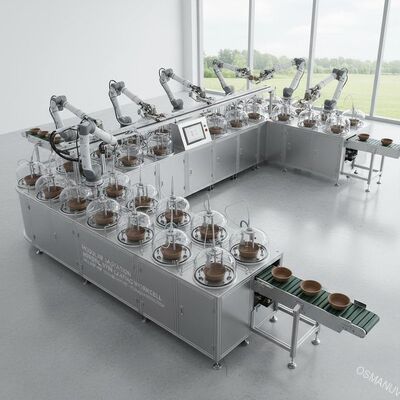

モールドパルプ内部コーティング用モジュール式 24 ステーション ロボット スピン コーティング ワークセル – 柔軟な生産
生産ライン構成
- 24 個の独立したスピン コーティング モジュールを円形または U 字型のレイアウトで配置
- モジュール間の製品搬送用協働ロボット（コボット）
- 集中コーティング供給および廃棄物収集マニホールド
- モジュール式乾燥塔 (IR、対流、または組み合わせ)
- インライン統合のためのスマートコンベヤインターフェース
- ユニバーサル製品キャリア (工具なしで調整可能)
- OPC UA接続を備えたエッジコンピューター
- リアルタイムのエネルギー監視ダッシュボード
製品概要
このモジュール式 24 ステーション ロボット スピン コーティング ワークセルは、従来の固定インデックス ターンテーブルから脱却します。その代わりに、24 個の独立したスピン コーティング モジュールが柔軟に (円形、直線、または U 字形) 配置され、1 台または 2 台の協働ロボットがモジュール間で製品を搬送します。この設計により、動的なルーティングが可能になります。製品は、乾燥が完了した場合にステーションをスキップしたり、多層コーティングのためにステーションを再訪問したりできます。各スピン モジュールには独自のモーター、ディスペンサー、ローカル コントローラーがあり、ボトルネックのない真の並列処理が可能になります。このワークセルは、モジュラー設計により数日ではなく数時間で再構成が可能なため、製品の形状やコーティング配合を頻繁に変更するメーカーに最適です。モールドパルプの内部コーティングの中量多品種生産に最適です。
技術仕様
| パラメータ | 仕様 |
|---|---|
| モデル | RSC-MP24M |
| スピンモジュールの数 | 24（48まで拡張可能） |
| レイアウト構成 | 円形、直線、またはL字型（カスタマイズ可能） |
| ロボットの種類 | 連携 (Universal Robots / Doosan / Fanuc CRX) - カスタマイズ可能 |
| 最大。モジュールあたりの製品サイズ | 350×350×200 mm (カスタマイズ可能) |
| モジュールあたりの回転速度 | 50 ～ 2500 rpm (独立した速度プロファイル) |
| 部品あたりの塗布量 | 0.1～10ml（プログラム可能） |
| セルごとの乾燥モジュール | 4-8 (IR と熱風の組み合わせ、カスタマイズ可能) |
| 部品ごとのサイクルタイム | 8～15秒（ハンドリングを含む） |
| スピンモジュールあたりの電力 | 1.2 kW (24 モジュール合計約 30 kW + ロボット) |
| 通信プロトコル | EtherNet/IP、Profinet、OPC UA |
| 床面積 | 6×5m～10×8m（カスタマイズ可能なレイアウト） |
| 重量（完成品） | 4200 kg (オプションのモジュールなし) |
アプリケーション

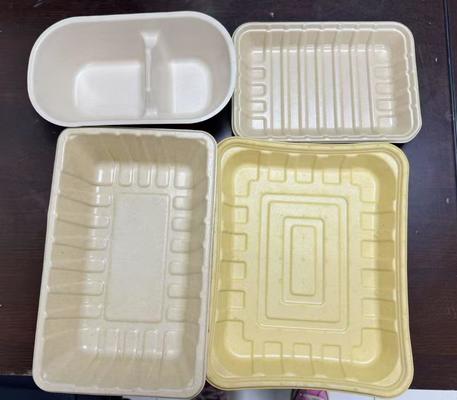

- 各種パルプモールドトレーの多品種生産（果物、卵、電子、医療）
- 多層コーティング: プライマー + バリア + トップコートを別の機械に移動せずに実行
- 頻繁な切り替えを伴う低～中量 (1 日あたり 500 ～ 5000 部品)
- 新しいコーティング配合物のパイロットラインまたは研究開発のスケールアップ
- カスタマイズされたコーティングパルプ包装のジャストインタイム製造
カスタマイズオプション
すべてのコンポーネントはカスタマイズ可能です。スピンモジュールの数 (8 ～ 48)、ロボットのブランドとペイロード、レイアウト形状 (既存の床面積に合わせてカスタマイズ可能)、カスタマイズ可能なコーティングモジュール - エアレススプレー、超音波スプレー、またはニードルディスペンス、カスタマイズ可能な乾燥モジュールのタイプ (IR 波長、対流)、およびカスタマイズ可能な製品キャリアの設計 (ユニバーサルフィンガーまたは形状固有のネスト)。またカスタマイズ可能なソフトウェア インターフェイス: MES 統合、バッチ レポート、またはモバイル ダッシュボード。カスタマイズ可能地域の規制を満たす安全フェンスとライトカーテン。
主な特長
- 動的ルーティング - すべての製品を任意の順序で任意のスピン モジュールに移動できます
- ダウンタイムゼロの再構成 - 15 分未満でモジュールを交換
- 並行処理 - 24 個のパーツを同時にコーティング、インデックスなし
- エネルギー効率が高い: アイドル時にはモジュールの電源が切れます。
- 内蔵の衝突検出と力制限 (手動介入でも安全)
- レシピ主導の切り替え - 製品ファイルを選択すると、ロボットがグリッパーとスピンのパラメータを自動的に調整します
- オープン アーキテクチャ - REST API 経由で独自の制御ロジックを作成
サポートとサービス
- 無料のレイアウトシミュレーションとサイクルタイム解析
- オンサイトでのモジュラー組み立てとロボットプログラミング (3 ～ 5 日)
- ロボット安全認証を含むオペレータートレーニング
- すべてのモジュールは 12 か月、ロボット アームは 24 か月保証
- トラブルシューティングのための PLC およびロボットへのリモート アクセス
- 柔軟なサービス契約: 従量制または年払い
梱包と発送
- 各スピンモジュールは発泡裏地付きカートンに個別に梱包されています
- メーカー純正箱に入ったロボットとコントローラー
- 合板箱の構造フレームとコンベア
- 複数のパレット - 緊急セットアップの場合は航空貨物として発送可能
- 配送: FCA / DDP オプション
- QR コードベースの組み立て説明書 (ビデオ + 3D モデル) が含まれています。
よくある質問
ある製品の形状が別の製品の形状に変わるまでどのくらい時間がかかりますか?
まったく異なる製品の場合、ロボット グリッパーの交換 (工具不要)、スピン カップの挿入 (クイック リリース)、およびレシピの選択など、切り替えに 10 ～ 20 分かかります。カスタマイズ可能クイックチェンジパレットを使用すると、この時間を 2 分に短縮できます。
コーティング材料を無駄にすることなく、小さなバッチ (例: 50 部) を実行できますか?
はい - 各スピンモジュールには小さなリザーバー (20 ～ 200 ml) が付いています。システムができることは、カスタマイズ可能な使用されているモジュールのみをパージしてクリーニングします。 24 ステーションすべてを埋める必要はありません。
将来的に 24 を超えるステーションが必要になった場合はどうすればよいですか?
モジュラーアーキテクチャは、完全にカスタマイズ可能そして拡張可能。スピン モジュールを追加し、ロボット プログラムを更新するだけです。制御ソフトウェアは新しいモジュールを自動的に認識します。
このシステムは爆発の危険性のある溶剤ベースのコーティングに適していますか?
はい - を提供しています。カスタマイズ可能なATEX 認定スピン モジュール、密閉型ロボット、および不活性ガス パージを備えた防爆バージョン。
