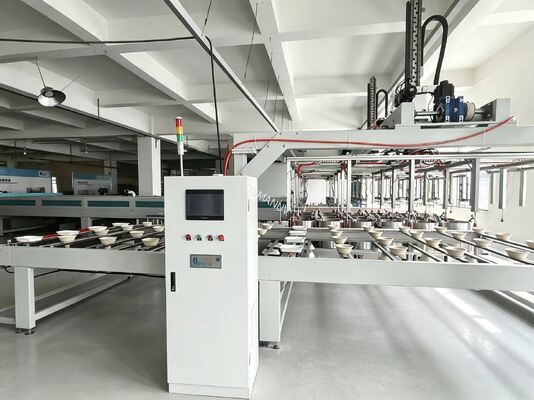

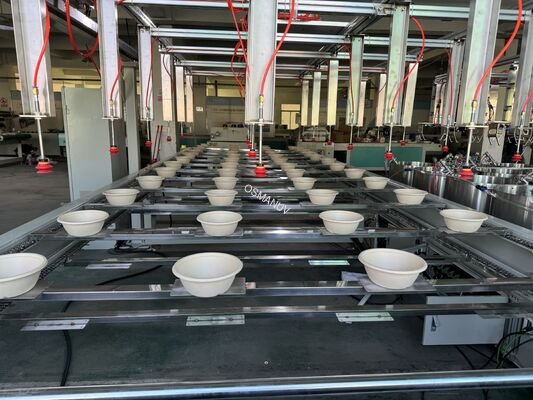

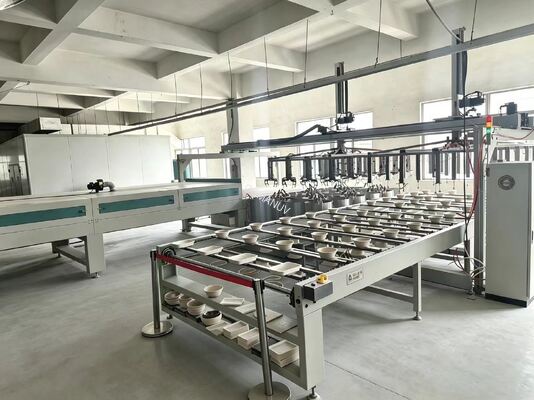

24 ステーションの回転式スピンコーティングライン
この完全に自動化された 24 ステーションのスピンコーティング生産ラインは,バリアコーティング (PE,PLA,PFASフリー水中の分散,光抵抗,ポリマー) は,パルプから鋳造された食器を含む基板にシステムでは,個々のスピンコーティングステーションで精密な回転インデキシングを使用して,一貫性,均質性,配分を統合しながら,ピンホールフリーフィルム堆積一つの連続したプロセスに固化します
テクニカル仕様
| パラメータ | 標準値 | カスタマイズできる範囲 |
|---|
| 作業場数 | 24 ポジション (回転式インデックス) | 12 / 16 / 24 / 32駅 |
| 生産能力 | 15〜35サイクル/分 (360〜840pcs/h) | カスタマイズ可能乾燥時間と部品の大きさに基づいて |
| 最大基板サイズ | 直径200mmまたは300×300mmのパネル | 450mmまでカスタマイズできるチャックサイズ |
| 回転速度範囲 | 100〜8,000 RPM | カスタマイズ可能最大12,000RPMまで |
| 速度精度 | ± 1 RPM (サーボ制御) | ±0.5 RPM 閉ループカスタマイズできる |
| 塗料の重量/厚さ | 5 - 25gsm (乾燥) / 5 - 200μm (湿) | カスタマイズ可能ポンプ&スピンプロファイル |
| コーティングの均一性 | >95% (24駅) | ±1% にアップグレードできるカスタマイズできる |
| 塗装方法 | 精密計量ポンプ + 高速スピンコーティング | カスタマイズ可能(針,スプレー,インクジェット) |
| 乾燥方法 | 多段階トンネル (IR + 強制熱気) | カスタマイズ可能長さ,ゾーン,UVオプション |
| 主要な建材 | 304ステンレス鋼 (フレーム),食品級流体路線 | 316L/PTFEコーティングカスタマイズできる |
| 制御システム | Mitsubishi PLC + 7′′ HMI タッチスクリーン | デルタパーソナライズできるブランド |
| 電源 | 380V / 50Hz (3相) ~80-120kWピーク | 220Vから480V,50/60Hzカスタマイズできる |
| 圧縮空気 | 0.6 - 0.8 MPa, ~150 NL/min | カスタマイズ可能流量 |
| 材料転送効率 | >90% | カスタマイズ可能EBRと復元ボウル |
| 線足跡 (L×W×H) | 約12m × 3.5m × 2.2m | 完全にカスタマイズ可能既存の工場に適合する |
申請
- パルス型食器 - プレート,ボウル,トレイ,クラムシェル容器 (PE,PLA,バイオベースのバリアコーティング)
- 半導体&MEMS - ワッフルの光抵抗性コーティング (最大300mm)
- OLED/ペロビスキット太陽電池 - ディスプレイと太陽光パネルの薄膜堆積
- 食品包装 - 一回使用可能な環境に優しい包装のための水/油障壁コーティング
- 医療機器のコーティング - インプラントや部品に生態相容性のあるフィルム
- 柔軟フィルム,ガラスパネル,セラミックテープ,リチウム電池電極
主要 な 特徴
- 個々のステーション制御 - 各ステーションは独立したスピンプログラム (速度,時間,加速) を実行できます
- 高効率と生産性 - >90%の材料転送効率とスプレー
- 精度と均一性 - セルボ制御による配分と回転が,一貫したコーティング重量を保証する
- 迅速な変更 - モジュール型ツール設計により,迅速な製品変更が可能
- スマート制御とデータログ - レシピライブラリ (最大999レシピ),リアルタイムモニタリング
- 頑丈で衛生的な設計 - 304ステンレス鋼の構造,清掃が簡単
- 材料節約の論理 - スマートリバリカルシステムは化学品消費量を25-40%削減する
- セキュリティ・インターロック - 緊急停止,カバー・インターロック,基板保持用の真空検出
カスタマイズオプション
- 駅数: 8 / 12 / 16 / 24 / 32 駅 -カスタマイズできる
- 部品の巣と道具: 特定の製品形に合わせた機械製の固定装置
- 配給システム: ポンプの種類,容量,異なるコーティング粘度のためのノズルの設計カスタマイズできる
- 乾燥トンネル:長さ,熱帯,赤外線波長,またはUV硬化カスタマイズできる
- スピーンプロファイル:速度,加速,各駅の時間 - 独立カスタマイズできるレシピごとに
- 配置:円形,線形,またはL型カスタマイズできる床面積について
- 統合:既存の鋳造プレス,輸送機,またはMESシステムとのインターフェースカスタマイズできる
- 材料回収:EBRリサイクル,低死体量線,溶媒回収ボウルカスタマイズできる最小廃棄物
- 環境制御:クリーンルーム適合性 (10級~10万級),惰性ガス浄化カスタマイズできる
サポートとサービス
- 12〜24ヶ月保証 (モデルによって延長可能)
- プロジェクトコンサルティング - 実現可能性分析とプロセスソリューション設計
- 設置と投入 - 監督下での現場設置と校正
- WhatsApp,Teams,またはTeamViewer を使って遠隔トラブルシューティング
- 部品供給 - 7年以上備蓄
- 操作者訓練 - 生産チームへの現場訓練
- カスタマイズエンジニアリングサポート - CAD図 + PLCコードの調整が含まれています
梱包 と 輸送
梱包には,抗静的真空袋 + 泡パッディング + 強化された複合板輸出箱,VCI防腐紙,敏感な部品の防湿壁が含まれます. 輸送方法:FOB (上海/深??/青島) またはCIF 海上製造期間: 30〜60日 パーソナライゼーションレベルに応じて. 文書は: ユーザーマニュアル,校正証明書,CE宣言,電気スケーマーが含まれています.
よく 聞かれる 質問
Q: 24のステーションが同時に 異なるスピンプログラムを実行できますか?
A: はい.独立モーターバージョンでは,各ステーションはカスタマイズできる独立したレシピ (速度,時間,加速)
Q: どんな基板のサイズが扱えるか?
標準では200mmのパネルや300×300mmのパネルまでサポートできますカスタマイズする5×5mmチップから450mmパネルまでの基板用のチャック
Q: このラインは水性塗料と溶剤性塗料の両方を処理できますか?
A: そうですカスタマイズする流体経路材料 (PTFE, 316L) を分解剤互換性のために爆発性電気を追加する.
Q: 乾燥トンネルの長さは調節可能ですか?
乾燥トンネルはオーダーメイド(延長/短縮,異なる加熱ゾーン) あなたのコーティング固化プロファイルに基づいて.
Q: 異なる製品形をどのように切り替えるか?
A: 機械はモジュール型ツールを使用します.カスタマイズできる15分以内に交換できます
Q: このラインは,私の既存の鋳造プレスと統合できますか?
A: そうですカスタマイズできるインフィード/アウトフィードインターフェイス,速度マッチング,PLC通信プロトコル
Q: カスタマイズされたラインの最小注文量はどのくらいですか?
A: 構成変更 (巣,ノズル,速度) のために 1 ユニット. 完全な機械的な再設計とカスタムレイアウトのために 2 ユニット以上.
