詳細情報 |
|||
| 加熱方法: | 赤外線 | 寸法: | 顧客の要求として |
|---|---|---|---|
| 噴霧室: | 304 ステンレス鋼 | 状態: | 今から |
| 乾燥タイプ: | IR乾燥 | 電気箱: | 独立した電気箱 |
| 制御システム: | 触覚画面インターフェースによるPLC制御 | 走行方向: | 左から右へ |
| ハイライト: | モールドパルプ用自動デジタルプリンター,ワンパスパルプ成形コーティング機,積載・硬化一体型パルププリンター |
||
製品の説明

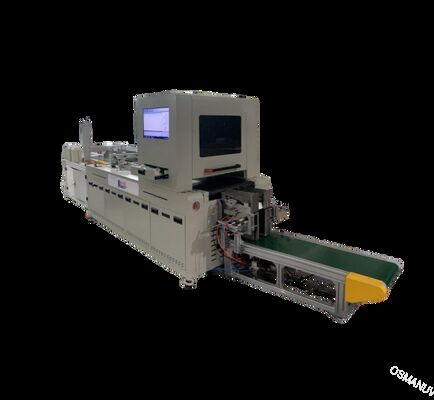

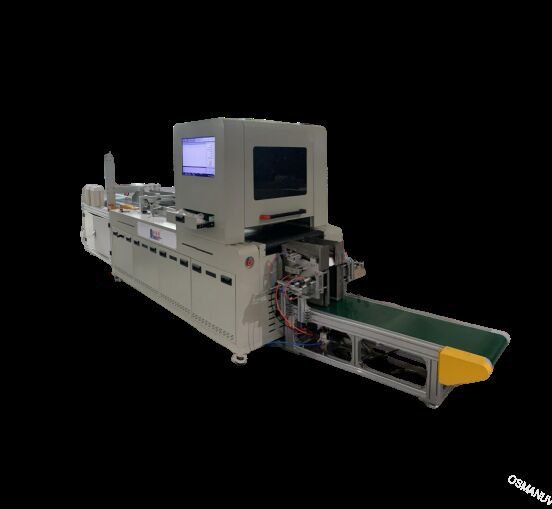

充填と硬化を統合したパルプ成形品用の自動ワンパスデジタルプリンター
当社の自動ワンパス デジタル プリンターは、プレート、ボウル、トレイ、クラムシェル、工業用緩衝材などのパルプ成形製品に 1 回の連続操作で高品質の印刷を直接適用することで、成形後の装飾に革命をもたらします。手作業による取り扱いや予備乾燥の必要性を排除し、成形プレスから製品を直接取り出し、ロゴ、グラフィックス、または可変データを正確に印刷し、硬化してすぐに包装できる状態で納品します。このシステムは、±0.3 mm (ビジョン システムを使用すると ±0.1 mm までカスタマイズ可能) という優れた位置合わせ精度を達成し、最大 600 mm のカスタマイズ可能な印刷幅、最大 600 × 600 dpi の解像度をサポートします。

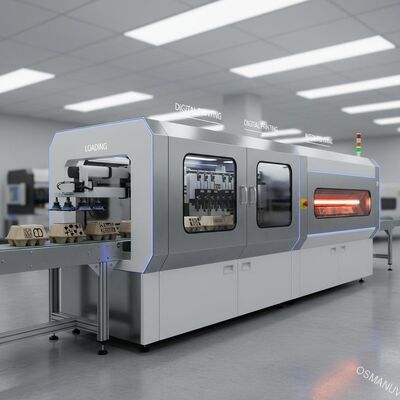

生産ライン構成
- 自動湿式/乾式パルプ供給装置- ロボットアームまたはコンベア入力と互換性があります
- コアワンパス印刷ユニット- 高解像度ピエゾインクジェットプリントヘッドアレイ
- 専用養生・乾燥トンネル- 瞬時にインクを定着させるための UV-LED または IR 乾燥システム
- 印刷物搬出・集積システム- 完成品の自動収集
- 中央制御盤- レシピ管理のための直観的なソフトウェアを備えた産業用 PC
- 統合インターフェース- 上流の成形装置と下流の包装装置に合わせてカスタマイズされた接続ポイント
技術的パラメータ
| カテゴリ | パラメータ | 仕様・説明 |
|---|---|---|
| コアパフォーマンス | 印刷技術 | 高解像度ピエゾインクジェットプリントヘッド |
| コアパフォーマンス | 最大。印刷可能領域 | カスタマイズ可能（標準：400×300mm、最大600×500mmまで設定可能） |
| コアパフォーマンス | 印刷解像度 | 最大600 × 600 dpi (ソフトウェア調整可能) |
| コアパフォーマンス | 登録精度 | ±0.3mm（標準） ±0.1mm（ビジョンシステムオプション使用時） |
| マテリアルハンドリング | 基板の互換性 | 湿式プレス（セミドライ）またはフルドライのパルプモールド製品 |
| マテリアルハンドリング | 基板の厚さ | カスタマイズ可能 (通常の範囲: 成形ファイバーの場合は 3 ～ 10 mm) |
| マテリアルハンドリング | 材質寸法 | 製品トレイ・治具設計に合わせてカスタマイズ可能 |
| マテリアルハンドリング | ライン統合速度 | カスタマイズ可能、10 ～ 60 サイクル/分で同期可能 |
| マテリアルハンドリング | ロード/アンロードインターフェース | 標準コンベヤ。ロボットグリッパーや特定の製品の治具に合わせてカスタマイズ可能 |
| インクと硬化 | インクの種類 | 環境に優しい水性顔料または UV 硬化型インク |
| インクと硬化 | カラー構成 | カスタマイズ可能 (モノクロからフル CMYK、オプションで白 + ニス) |
| インクと硬化 | 硬化システム | UV-LED (インスタント) または IR 乾燥トンネル (選択可能) |
| コントロールとユーティリティ | 制御システム | 直感的なソフトウェア、レシピ管理、データロギングを備えた産業用 PC |
| コントロールとユーティリティ | 電力要件 | カスタマイズ可能（標準：220V / 380V、50/60Hz） |
| コントロールとユーティリティ | 圧縮空気 | 6～8 bar、清潔で乾燥した状態 |
| 物理的な | 全体寸法 (長さ×幅×高さ) | モジュール構成に基づいてカスタマイズ可能 |
| 物理的な | 建設資材 | 防食コーティングを施した工業用グレードのスチールフレーム |
アプリケーション

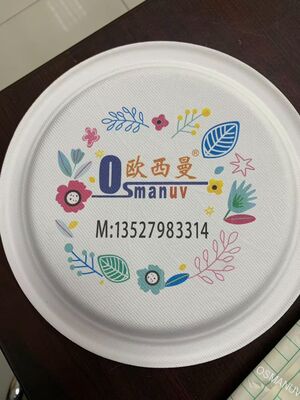

- 食品サービスの包装: 皿、ボウル、トレイ、クラムシェルへのロゴ、証明書、または装飾模様の印刷
- エレクトロニクスおよび産業用クッション: 保護トレイインサートへの部品番号、ブランドロゴ、または取り扱い説明の追加
- カスタムブランドのパッケージング: イベント、プレミアム製品、マーケティング キャンペーン向けにカスタマイズされたパッケージを短期間で製造できるようにする
- 農業用苗ポット: 生分解性成形ファイバーポットに植栽手順やブランドアイデンティティを直接印刷
- 美容・化粧品の包装: モールドファイバー製ボトルスリーブ、パレット、ギフトボックスなどの外装装飾
カスタマイズオプション
- 印刷サイズと構成: 印刷幅 (最大 600 mm 以上)、プリントヘッドの数、およびカラーステーション (モノクロからフル CMYK、オプションの白とニス) をカスタマイズします。
- インクシステム: 基材 (ウェット/ドライ) と最終用途の要件 (食品の安全性、屋外暴露) に基づいて、最適なインクの化学的性質 (食品との接触には水性、耐久性と耐摩耗性には UV) を選択します。
- マテリアルハンドリング: 皿、ボウル、カップ、複雑なトレイなど、製品の特定の形状、サイズ、壊れやすさに合わせてフィーダーおよびアンローダーのメカニズムをカスタマイズします。
- ソフトウェアの統合: 完全な工場自動化のために、ラインのマスター PLC または MES システムと同期するためのカスタマイズされた通信プロトコルを開発します。
- ツーリングと治具: カスタム設計の製品ホルダーと位置決め治具により、独自の製品形状の位置合わせ精度を確保
主な特長
- 真のインライン自動化: 成形、乾燥、印刷の各段階間の手作業による移動を排除し、スループットを最大化しながら人件費と取り扱いによる損傷を削減します。
- 卓越した印刷品質と密着性: 高度なインクジェット技術とオプションの前処理オプションにより、多孔質でテクスチャーのある成形パルプ表面でも鮮明で耐久性のあるプリントが保証されます。
- 素早い切り替えと柔軟性: デジタル デザイン ファイルにより、物理的なプレートやスクリーンを使用せずに、ロゴからロゴへ、あるバッチから別のバッチへ、ジョブを瞬時に切り替えることができるため、短期間の生産やカスタマイズされたバッチが経済的に実行可能になります。
- 堅牢で信頼性の高い構造: メンテナンスが簡単なアクセスしやすいコンポーネントを備えた 24 時間 365 日の産業環境向けに構築
- 持続可能な運営: 環境に優しいインク (水性顔料) とエネルギー効率の高い UV-LED 硬化を使用し、パルプモールド包装のグリーン精神に完全に準拠しています。
サポートとサービス
- 販売前相談: 包括的な設置前サイトの監査と統合計画
- 設置と試運転: 専門的な現場での設置、校正、スタッフのトレーニング
- 保証：システム全体の12ヶ月保証
- テクニカルサポート: 専用のテクニカル サポート ホットライン、リモート診断、オンライン トラブルシューティング
- メンテナンス計画: 予防保守計画とグローバルなスペアパーツネットワーク
- サンプル試験サービス: 貴社の特定の製品を使用して、当社の施設でコーティングおよび印刷のトライアルが可能です
梱包と発送
- パッキング: システムはモジュール化されており、頑丈で耐候性の木箱に安全に梱包されています。プリントヘッドや電子機器などの敏感なコンポーネントには、特別な帯電防止および耐衝撃パッケージが適用されます
- ドキュメント: すべての出荷品には、詳細な梱包リスト、組立図、デジタル マニュアル (電気回路図とソフトウェア ガイドを含む) が含まれています。
- 配送物流: すべての輸出書類を管理し、お客様の緊急性と予算に応じて航空または船便で発送できます。完全にカスタマイズされた構成のリードタイムは通常 12 ～ 16 週間です
よくある質問
Q1: このデジタル印刷機は、成形したばかりの (湿った/湿った) パルプ製品を処理できますか? それとも完全に乾燥させる必要がありますか?
A: はい、半乾燥 (ウェットプレス) と完全に硬化した素材の両方に印刷できるように特別に設計されています。インクの配合と硬化の設定は、どちらの素材の状態でも最適な接着力と画質を実現するためにカスタマイズ可能です。濡れた製品の場合、UV-LED 硬化はインクをにじまず瞬時に定着させるため、特に効果的です。
Q2: ある製品デザインの印刷から別の製品デザインへの切り替えはどれくらい早くできますか?
A: デザインはデジタルで数秒で変更されます。新しいグラフィック ファイルをプリンタのオンボード コンピュータにアップロードするだけです。物理的なプレート、スクリーン、または手動ツールの変更は必要ないため、切り替え時間を何時間も節約し、短期間のカスタマイズされたバッチを経済的に実行可能にします。
Q3: 一般的なインクの消費量と運用コストはどれくらいですか?
A: 必要な場所にのみインクを配置する非接触ドロップオンデマンド印刷により、インクの消費効率が非常に高くなります。正確な消費量は、適用範囲と印刷密度によって異なります。このシステムは、カスタマイズされた短期間のジョブでも経済的に操作できるように設計されており、従来のラベル貼り付けやパッド印刷よりも材料の無駄が大幅に少なくなります。
Q4: 異なる生産バッチ間、または同じブランドに繰り返し注文する場合、色の一貫性はどのように維持されますか?
A: このシステムは、閉ループのカラー キャリブレーションと自動プリント ヘッド メンテナンス サイクル (キャッピング、パージ、ワイピング) を使用して、長期にわたって、また複数回の生産実行にわたって一貫した再現可能な印刷品質を保証します。これは、ブランド コンプライアンスにとって重要です。
Q5: このプリンターは、特殊効果用のトップコートとして白いアンダーベースまたはワニスを塗布できますか?
A: はい。このシステムは、モノクロ (黒インク) からフル CMYK まで、カスタマイズ可能なカラー構成をサポートしています。オプションの白インク チャネルおよび/またはワニス モジュールを追加して、濃い色の基材に印刷したり、背景パターンをカバーしたり、保護オーバーコートを塗布したりすることができます。
