鋳造されたパルス食品容器のための単ステーションスピンコーター
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | OSMANUV |
| 証明: | ISO9001/CE |
| モデル番号: | OSM-XT-400 |
| ドキュメント: | CE-Single station spin caot...ne.pdf |
お支払配送条件:
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 木箱 |
| 受渡し時間: | 30〜40日 |
| 支払条件: | T/T |
| 供給の能力: | 交渉 |
|
詳細情報 |
|||
| 塗装方法: | スピンコーティング | 最大製品幅: | 500mm |
|---|---|---|---|
| 厚さを切り開くこと: | 2g/pcs~8g/pcs | 関数: | プラスチックカップクイックドライヤー |
| 基板: | 繊維セメントボード | 応用: | 商品 |
| 保証: | 1年 | 加熱方法: | 電気 |
| 包装タイプ: | ウッダーパッケージ | ||
| ハイライト: | モールドパルプ用シングルステーションスピンコーター,パーソナライズ可能な固定装置のベンチトップスピンコーター,研究開発用パルス模造塗装機械 |
||
製品の説明
鋳造されたパルス食品容器のための単ステーションスピンコーター
研究開発および小量生産のためのカスタマイズ可能な固定装置のベンチトップ設計
生産ラインの組成
この単ステーションのスピンコーティング装置は,柔軟な操作のために設計された自立のモジュラーユニットです.標準生産ライン構成には以下が含まれます.
- 手動式 積載 ステーション:操作者は,回転装置に鋳造されたパルプ製品を置く

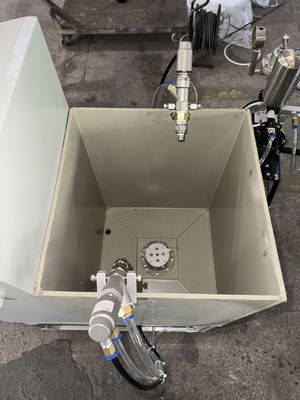

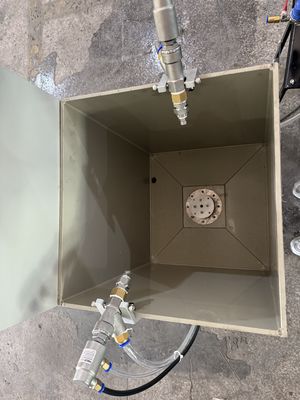

- 単ステーションスピンコーティング室:プログラム可能なスピンチャックとカスタマイズ可能な固定装置の閉ざされた室
- 精密コーティング配送システム:精密で小容量のコーティングを適用するための注射器ポンプまたは電磁弁
- タッチスクリーン制御コンソール:スピンのレシピ (速度,時間,加速) をプログラムし,プロセスを制御するためのHMI
- オンサイトドライングモジュール:インテグレートIRランプまたは回転後の即時乾燥のための熱気噴出口
- 手動卸荷ステーション:硬化または包装のために被覆された製品の除去
注: このシステムは,自作の下流乾燥オーブンまたはコンベヤーと統合され,固定装置の設計は,完全にカスタマイズできる特定の製品の幾何学と一致します
製品説明
私たちの単ステーションのスピンコーティング装置表面に均質な機能性コーティングを施すため特別に設計された精密設計システムです内面研修開発,プロトタイプ作成,小量生産などに理想的なソリューションですそしてコーティングの公式の最適化.
機械は先端のスピンコーティング技術を使用します. 鋳造されたパルス製品がオーダーメイドの固定装置精密配送システムでは,制御された量のコーティング (水性,バイオポリマー,製品内面に油/水阻害性コーティング) を加え,装置は,プログラム可能な速度 (0~6,000 RPM) で回転し,発生する遠心力は,すべての複雑な内部幾何学に均等にコーティングを分散します.深い角や横壁を含む縫い目のない穴のない壁を作ります
主要 な 利点
- 3D 形状の完全なカバー
- コート厚さの正確な制御 (1-50ミクロン)
- 材料廃棄物の最小限 - 余分なコーティングが切り離され,収集/リサイクル可能
- 保存されたPLCレシピで繰り返される結果
装置は,ベンチや床の上に設置するために設計され,完全にカスタマイズできる様々な形やサイズやコーティング材料を扱うことができます
テクニカルパラメータ
次の表では,標準の単ステーションスピンコーティングモデルの仕様を示しています.広範なカスタマイズ独自の製品サイズ,コーティング材料,研究開発,生産要件を満たすことができます
| パラメータ | 標準モデル (例えば OSM-XT-450T) | 精密モデル (例えば OSM-XT-400T) | カスタマイズ範囲 |
|---|---|---|---|
| 機械の種類 | ベンチトップスピンコーター | 床に立つ単一の駅 | カスタマイズ可能形状因子 |
| 回転速度範囲 | 100〜6,000 RPM | 100〜1万回転/分 | カスタマイズ可能1万5000 RPMまで |
| 速度精度 | 設定値の ± 1% | 設定値の ±0.5% | 高精度のサーボオプションが利用可能 |
| 加速 | 100〜1万RPM/s | プログラム可能なランプ速度 | カスタマイズ可能加速プロファイル |
| プログラム できる ステップ | レシピごとに最大10ステップ | 多段階プロファイル (配送,拡散,回転,乾燥) | カスタマイズ可能レシピの複雑さ |
| 固定装置 / チャックサイズ | 直径200mmまで | 直径300mmまで | 完全 に 調整 できる商品の幾何学に |
| 固定装置の種類 | バキュームチャック (標準) | バキュム式または機械式クランプ | カスタマイズ可能保持方法 (真空,機械, 3Dプリント) |
| 最大 製品の高さ/深さ | 100mmまで | 150mmまで | カスタマイズ可能高級製品では,室深さ |
| 塗料の流出方法 | 手動注射器/自動注射器ポンプ | 精密電磁弁/多ノズル配列 | カスタマイズ可能配給システム |
| マックス コート粘度 | 1000cPまで | 2千cPまで | カスタマイズ可能粘度が高いコーティング用 |
| 制御インターフェース | レシピの保存 (20 レシピ) | レシピの保存 (100以上のプログラム) と 7 インチのHMI | カスタマイズ可能ソフトウェア,データログ,USB輸出 |
| データログ | 選択可能なUSB輸出 | 標準USB/Ethernet エクスポート | カスタマイズ可能研究開発文書のためのデータ収集 |
| 電源 | 110V/220V,50/60Hz (単相) | 220V,50/60Hz (単相) | カスタマイズ可能ローカル電圧に |
| 足跡 (約) | 400mm × 500mm | 600mm × 700mm | カスタマイズ可能レイアウト |
| 安全性 | 鍵付き透明なフード | 緊急停止装置のロック付き安全室 | カスタマイズ可能安全鍵 |
申請
この単ステーションのスピンコーティング機器は,以下に最適です.
- R&Dとコーティング製剤開発:粘度,粘着度,覆いを最適化するために,水性,バイオポリマー,またはバリアコーティングをパルプ基板に試す
- プロトタイプとサンプル生産:顧客プレゼンテーション,フィールドテスト,そしてフルスケール生産前の市場テストのためのコーティングサンプルを作成
- 小量生産:限定量の特殊または高価なコーティングされたパルス製品,例えば高級食品容器,化粧品パッケージ,または工業用挿入品の製造
- プロセスのパラメータ最適化:新しい製品形状のための最適な回転速度,配給体積,加速,乾燥時間を決定する
- 品質管理と試験完成したサンプルに対するコーティング性能 (水耐性,油耐性,熱耐性100°C以上) の評価
- 教育・研究機関:持続可能な包装と機能的なコーティングに関する学術研究を支援する
カスタマイズオプション
製品や研究目標が ユニークであることを理解しています私たちの単ステーションスピンコーティングシステムは高度にカスタマイズできます:
- オーダーメイドの固定装置設計:特定のパルス鋳造製品 (ボウル,トレイ,箱,カップ) の正確な内外幾何学に合わせた固定装置を設計・製造します精密に穴を掘った真空チャックは 力を保持する3Dプリントのホルダーです
- 固定材: カスタマイズ可能材料の選択 (アルミ,ステンレス鋼,PTFE塗装,またはアセタル) 腐食性コーティングや高温乾燥との互換性
- 配送システムのカスタマイズ:低容量のR&Dのための精密注射ポンプ,定時注射のための電磁弁,または複雑なコーティングパターンのためのマルチノズル配列を含む投与方法の選択.
- スピード範囲と制御: カスタマイズ可能最大速さ (15,000 RPMまで) と加速プロファイル 特殊なコーティング要件
- ソフトウェアとデータログ:パーソナライズされたソフトウェア機能,複数のステップのレシピプログラミング,データ輸出オプション (USB,イーサネット,Modbus) をラボ自動化システムに統合する.
- 部屋と囲み: カスタマイズ可能大型の製品に収納できる部屋の大きさや 溶媒蒸気制御,惰性ガス浄化,湿度調節の特殊な収納室
- ドライインテグレーション カスタマイズ可能オンサイトIRヒーター,熱気吹き風機,UV硬化ランプと統合して,即座に回転後乾燥します.
- 自動化レベル:完全に手動的な実験装置から 自動配給とサイクル制御の 半自動システムまで
- 材料の構築:標準製の粉末塗装鋼の選択カスタマイズできる湿った環境やクリーンルームの用途のための不oxidable steel (SUS 304) の建築物.
主要 な 特徴
- 精密回転制御高トルクブラシレスモーター ±1%の速度精度とプログラム可能な加速で,繰り返し,均質なコーティング適用を保証します
- 研究開発を中心とした設計:多段階のレシピプログラミングとデータログング機能により,研究者はコーティングパラメータを体系的に調査し,文書化することができます
- 汎用型固定装置: カスタマイズ可能真空チャックと固定装置は,スピンサイクル中に完璧な位置を確保し,複雑な3Dパルス形を安全に保持します
- 材料廃棄物の最小限:精密で少量の配給は高価な材料や実験用コーティング材料に最適で,研究開発コストを大幅に削減します
- ユーザーフレンドリーなインターフェース:レシピの保存付きの直感的なタッチスクリーンHMIは,異なる製品のための最適化されたパラメータを迅速に呼び戻すことができます
- コンパクトフットプリントベンチトップ デザイン は 価値 ある 研究室 や 生産 床 の 空間 を 節約 する
- 堅牢で安全な建設耐久性のために構築された 安全・相互接続された囲み,溢れ止め,緊急停止機能
- 未来に備えるモジュール化モジュール式アーキテクチャにより,後期アップグレードとカスタマイズ研究ニーズが進化するにつれて
- 簡単に掃除する:引換可能な流体経路部品と滑らかな室面は,異なるコーティング材料の間の清掃を簡素化します
サポートとサービス
- 販売前の技術相談:最適な製品提案するために, 特定の製品サンプル,コーティング要件,および研究目標を分析します.オーダーメイドシステム設計
- サンプル検査:私たちのアプリケーションラボでプロセス開発とデモのためにあなたのパルス鋳造製品とコーティング材料を送信してください
- 固定装置の設計支援:3D CADモデルや物理サンプルを使って 完璧な収納ソリューションを作成します
- インストール&設定:詳細な設置ガイド,リモート設定サポート,現場での稼働は,要求に応じて提供されます.
- 総合的な訓練機械の操作,レシピのプログラミング,固定装置の交換,定期的なメンテナンスを含む,ビデオベースの操作者訓練と手動訓練
- 保証:部品と労働力に対する12ヶ月保証,延長保証オプションが利用可能
- リモートサポート:オンラインで24時間/24時間技術サポート 電話,メール,WhatsApp,またはビデオコール
- パーツサービス:迅速な配達のために本物のスペアパーツの確保 (2-5日間の航空宅配)
梱包 と 輸送
- 梱包:完全に組み立てられたユニットとして,泡から隔離された紙箱に安全に詰め込まれます.カスタムサイズ繊細な表面に保護フィルムを貼った 強化された輸出木製の箱です
- 付属品:必要なすべてのケーブル,基本的なツール,消耗品のスタートキット (注射器,チューブ),クイックスタートガイド,デジタルフルマニュアルが付属しています.
- 輸送:
- 荷乗港:シェンゼン / 広州,中国 (クライアントの要求に応じて)
- リードタイム:標準型: 15-25 営業日カスタマイズシステム (カスタム製の固定装置): 設計承認後25~35日
- 輸送方法:海上 (FCL/LCL),航空貨物,または快速宅配 (DHL,FedEx,UPS) で利用可能
- 送料条件:FOB,CIF,CNF,DDU,DDPカスタマイズできるあなたの位置に基づいて
- ドキュメント:商品請求書,包装リスト, konosament,使用説明書,CE申告 (該当する場合) を提供する.
よく 聞かれる 質問
Q1:この単ステーションのスピンコーターは 深い鉢や複雑なトレイのような 不規則な形状のパルプ製の製品に対応できますか?
A: はい,絶対です.これが主な機能です.鍵はカスタマイズされた真空装置高速回転中に3D模具の形状を安全に保持するために 設計されています スピンコーティングプロセスは 深いコーナーやサイドウォールを含む すべての内輪を効果的にコーティングします
Q2: 典型的なコーティング厚さの範囲は?
A: コーティング厚さは,材料の粘度,回転速度,固体含有量を含むいくつかの要因に依存します.通常,システムは1から50ミクロンこの機械を用いたプロセスの開発は 目標厚さに必要な正確なパラメータを決定します
Q3: 異なるコーティング材料の間でシステムをどのように清掃しますか?
A: 流体経路は,簡単に清掃できるように設計されています. 配給システムは,使い捨てまたは簡単に清掃可能な部品 (注射器やチューブなど) を使用し,固定装置/チャック表面は拭き清潔です.詳細な清掃手順は使用説明書に記載されています..
Q4: 機械は水性バイオポリマーコーティングに適していますか?
A: 絶対です.このシステムは水性,溶媒性,バイオポリマー性を含む 幅広いコーティングに互換性があります.水性コーティングでは,乾燥速度を制御する (時にはオプションの蒸気ホップまたは現場乾燥) は,プロセス開発の重要な部分です.
Q5: 文書化と分析のためにプロセスデータをエクスポートできますか?
A:はい.ほとんどのモデルは,USBポートまたはイーサネット接続を搭載し,実行レシピと実際のパフォーマンスデータ (速度と時間) を輸出し,包括的なR&Dドキュメントと分析を行います.
Q6: 独特のパルプ形状の固定装置を どうやって作りますか?
A: 私たちは,あなたの 3D CAD モデルまたは物理的なサンプルに基づいて固定装置を設計および製造することができます.単に私たちにあなたの製品仕様を送信してください,そして私たちのエンジニアリングチームは,開発しますオーダーメイド標準的な真空チャックは,しばしば柔らかいパッドまたはカスタム挿入物で適応することができます.
Q7: オーダーメイドの固定装置を持つシステムの典型的なリードタイムは何ですか?
A: 標準システムでは通常15~25日です.オーダーメイドの固定装置設計,製造,テストに10〜15日かかります
Q8:保証期間は何ですか?
A: 標準保証は,部品と労働費の12ヶ月です.消費品 (注射器,チューブ,フィルター) はカバーされていません.延長保証オプションは,要求に応じて利用できます.
Q9: 操作者向け訓練をしていますか?
A: はい.私たちはビデオベースのトレーニング資料とライブオンライントレーニングセッションを提供しています.現場でのトレーニングも追加料金で利用できます.
Q10: この機械は外側のコーティングにも使えますか?
A: 機械は内面のコーティングに最適化されていますが,内側から製品を保持する固定装置を使用して外面の表面もコーティングできます.詳細な要求事項について,我々のエンジニアと議論してくださいオーダーメイド解決策です
