詳細情報 |
|||
| 状態: | 新しい | コーティング幅: | 600mm |
|---|---|---|---|
| 回転装置: | 電気90º回転を使用して | 電圧: | 220V/380V |
| 送り速度: | 0〜25m/min | UVランプタイプ: | 水銀ランプ |
| 仕事台: | フローティング | 製品名: | UVコーティングマシン |
| ハイライト: | ペロブスカイト太陽電池パネル用UVコーティング機、カスタマイズ可能な雰囲気制御コーティングライン、高速スロットダイコーティング装置,Customizable atmosphere control coating line,High-speed slot die coating equipment |
||
製品の説明

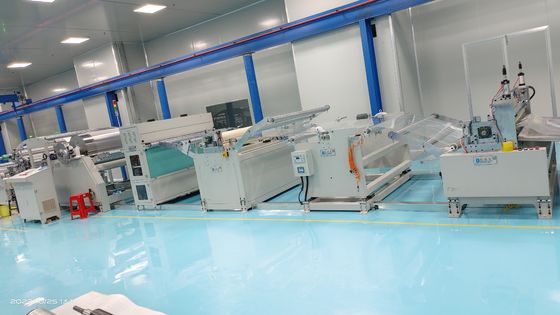

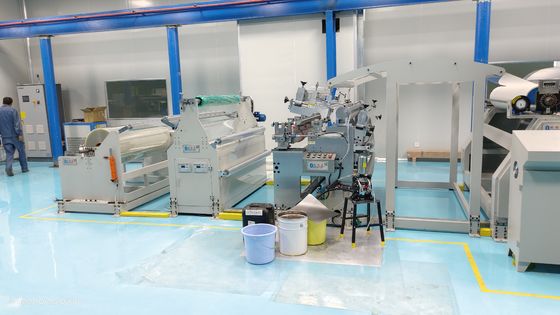

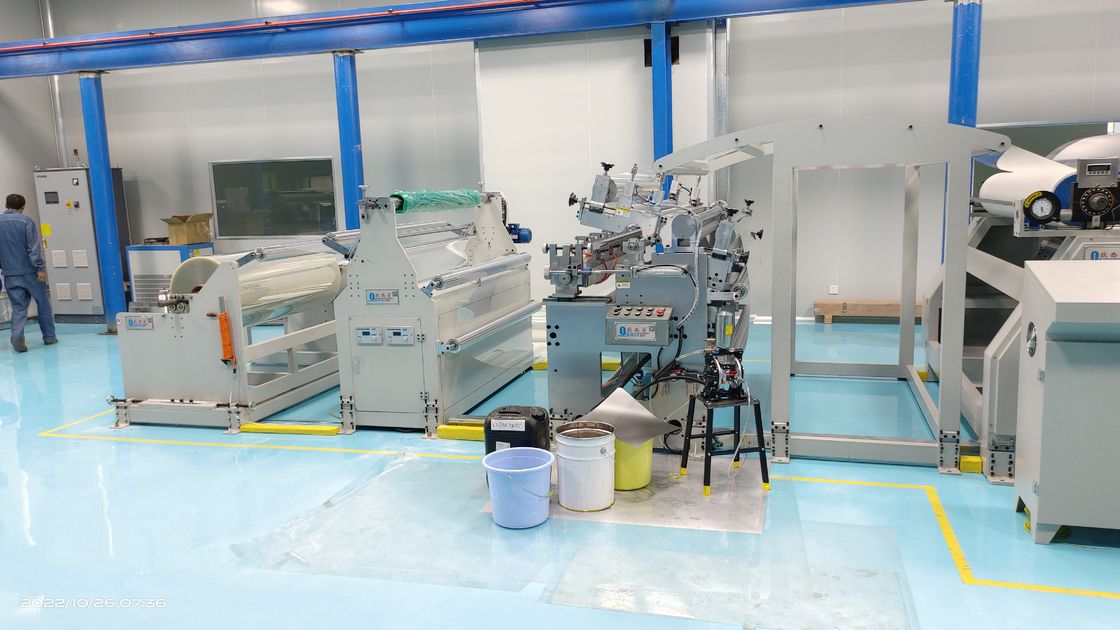

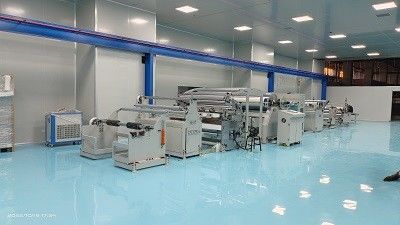

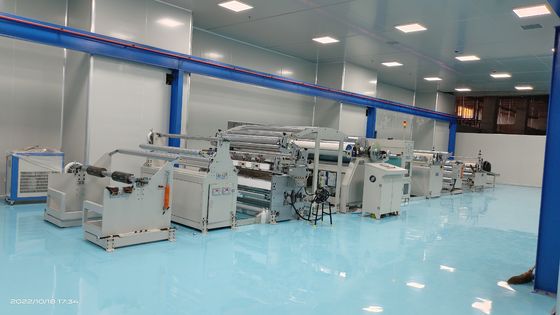

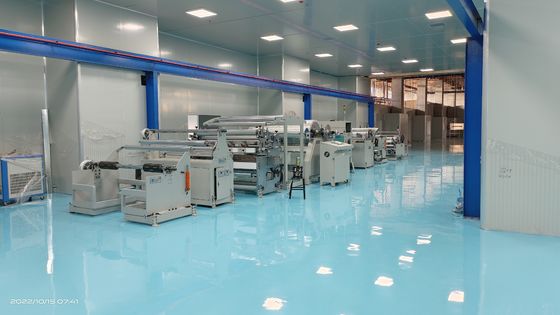

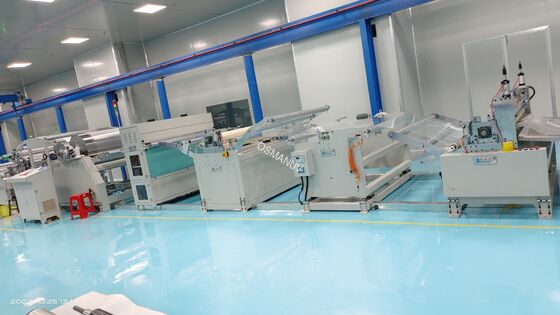

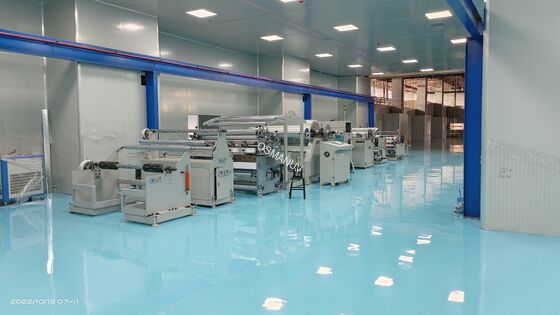

ペロブスカイトおよびタンデム太陽電池パネル用の高速スロット ダイ コーティング ライン – 完全にカスタマイズ可能な雰囲気制御
生産ライン構成
- グローブボックス一体型インフィード (湿気に敏感なコーティング用)
- 超音波洗浄＆プラズマ処理
- アクティブギャップ安定化機能を備えたスロットダイコーティングヘッド(エアベアリングはオプション)
- マルチチャンネル送液システム (最大 4 つの材料)
- 均一な空気流を備えた窒素パージ乾燥チャンバー
- インラインアニーリングステーション（ホットプレートまたはIR）
- 厚みと均一性の光学検査
- 自動パネルソート（合格/不合格）
- 集中ESD安全制御システム
製品概要

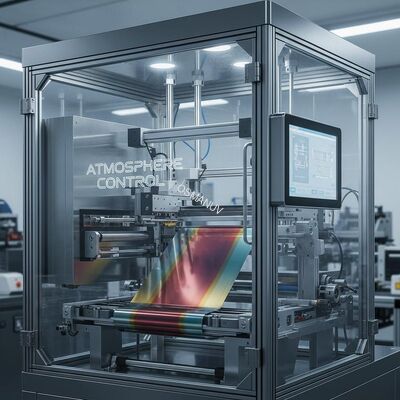

この高速スロットダイコーティングラインは、次世代太陽光発電技術(ペロブスカイト、有機PV、タンデムセル)。コーティングから乾燥までの経路全体を O2/H2O < 1 ppm の窒素雰囲気で囲うことができ、敏感な前駆体の劣化を防ぎます。
スロット ダイは、基板のうねりにミリ秒単位で応答する圧電駆動のギャップ制御を備えており、超平滑な膜 (Rq < 5 nm) を保証します。このラインでは、硬質ガラスシートと柔軟なポリマーシートの両方を扱います。満杯カスタマイズダイ形状（テーパー、凸）、溶媒適合性、封止積層統合に対応しています。
技術仕様
| パラメータ | 値（標準） | カスタマイズ可能な範囲 |
|---|---|---|
| 環境 | アンビエント(クラス1000) | N₂ グローブボックス (O₂/H₂O < 0.1 ppm) |
| 基板幅 | 1200mm | 100～2400mm |
| 塗布速度 | 0.5～10m/分 | 0.1 ～ 25 m/min (粘性インクの場合は超低速) |
| 湿潤膜精度 | ±0.5 μm (10 μmターゲット時) | ±0.2μm（アクティブ制振時） |
| ダイリップ材質 | 炭化タングステン | DLC / ダイヤモンドコーティング / カスタム合金 |
| 速度変更後の整定時間 | < 2 秒 | < 0.5 秒 (フィードフォワード制御あり) |
| 最高温度（乾燥後） | 200℃ | 400 °C (結晶化ステップ用) |
| 液体粘度範囲 | 1～2000cP | 0.5 ～ 10000 cP (加熱ダイ&ライン) |
| スループット | 40パネル/時間（1.2×2.4m） | 10 ～ 120 パネル/時間 |
| データインターフェース | OPC UA、Modbus TCP | SECS/GEM、REST API |
アプリケーション
- ペロブスカイト吸収層コーティング (Pb/Sn ベースのインク)
- Spiro-OMeTAD または PTAA 正孔輸送層
- OPV 用の PCBM または C60 電子輸送層
- 透明導電性酸化物 (TCO) ハイブリッド コーティング
カスタマイズオプション
無制限のカスタマイズが可能
当社は、スロット ダイの形状 (ストレート、テーパー、シムレス、または多層共押出タイプ)、環境エンクロージャ (フル グローブボックスまたはミニ環境)、基板加熱/冷却プラテン、シリンジ ポンプ (容量 10 mL ～ 20 L)、および既存のスケジューラとのソフトウェア統合を設計します。カスタムカラー、ロゴ、人間工学に基づいた高さ調整を追加料金なしでご利用いただけます。
主な特長
- アクティブギャップ安定化- 基板の反りをリアルタイムで補正します
- 超低デッドボリューム(< 0.5 mL) - 高価なペロブスカイト前駆体に最適
- 自動メニスカス制御- 高速走行時の空気の巻き込みを防止します。
- インライン溶媒蒸気アニーリングオプション
- 完全なデータトレーサビリティ- 21 CFR Part 11 準拠 (リクエストに応じて)
サポートとサービス
- 24か月の包括的な保証
- オンサイトでのクリーンルームの設置と検証
- 2年間の無料プロセスサポート（フォーミュラ転送を含む）
- 仮想現実（VR）オペレータートレーニング
- 修理またはカスタマイズ時のダイヘッドの貸し出し
梱包と配送
- パッキング：大気の影響を受けやすい部品はすべて N2 バックフィルで二重袋に入れられています。湿度インジケーター付きの頑丈な合板ケースに入ったメインマシン
- 配送：グローブボックス密閉モデルの場合は OOG (ゲージ外)。オープンモデルの標準 40 フィート HC
- リードタイム：90 ～ 120 日 (完全カスタム プロジェクト)
よくある質問
ラインはパネルの両面を同時にコーティングできますか?
はい - 「フリップ & コート」モジュールまたは真の 2 ヘッド対向構成 (どちらも速度同期用に完全にカスタマイズ可能) を提供しています。
ペロブスカイト コーティングの一般的な欠陥密度はどれくらいですか?
クリーンルーム + 窒素環境下では、50 μm を超える欠陥は 1 平方メートルあたり 5 個未満です。カスタマイズされたダイ洗浄サイクルでさらに最適化できます。
あるコーティング材料から別のコーティング材料に変更するのにどのくらい時間がかかりますか?
当社のクイックコネクト流体パネルと統合されたパージシーケンスを使用すると、切り替えに 15 分かかります。完全に自動化された洗浄レシピにカスタマイズ可能です。
研究開発向けにパイロットサイズのバージョンを提供していますか?
絶対に。当社は、すべて同じ雰囲気制御を備えた 300 × 300 mm 基板用のテーブルトップ スロット ダイ コーターをカスタマイズしています。これは生産へのスケールアップに最適です。
