詳細情報 |
|||
| 放射線時間: | 0～99分 | タイマー制御精度: | ±1分 |
|---|---|---|---|
| スリッティング速度: | 調整可能な | 波長範囲: | 200~400nm |
| 冷却システム: | ビルトインファン冷却 | 保証: | 1年 |
| 温度制御範囲: | 0~99°C | ベルトを運びなさい: | SUSメッシュ |
| ハイライト: | 食品包装用のUV-Cトンネル消毒剤,高強度UV照射装置,透明包装 紫外線消毒剤 |
||
製品の説明

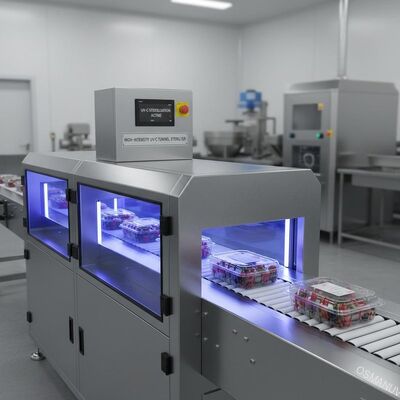

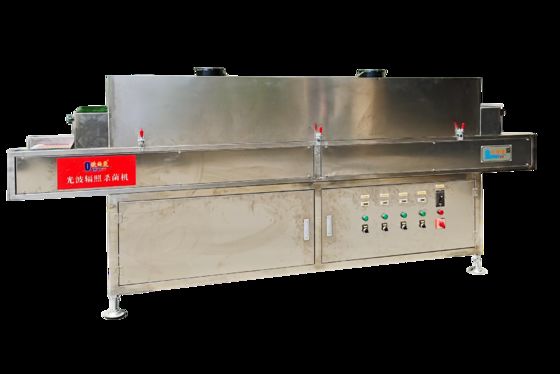

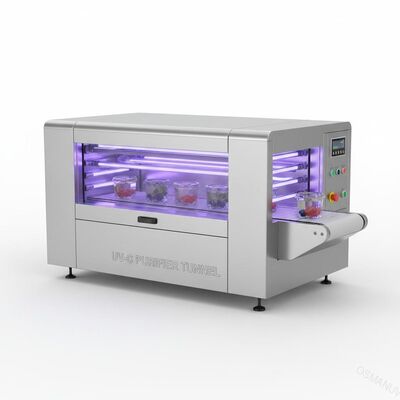

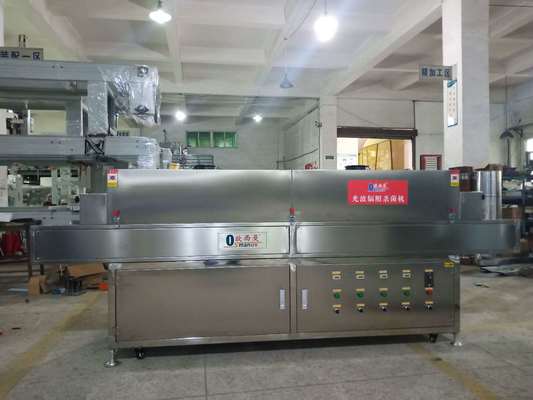

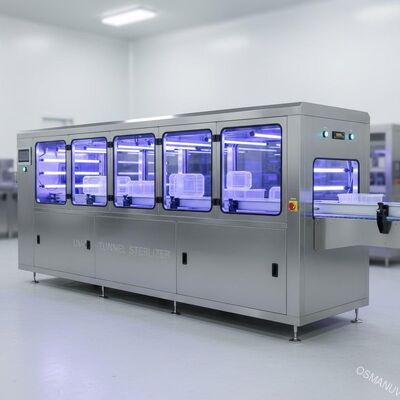

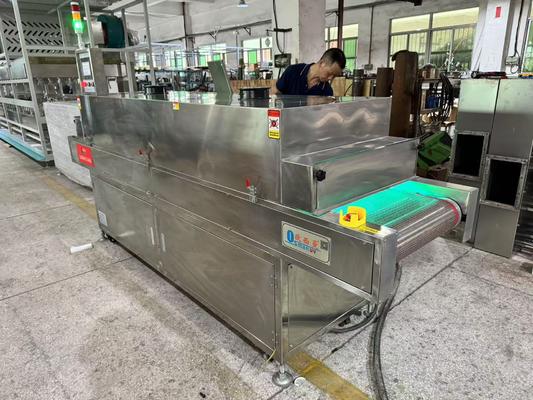

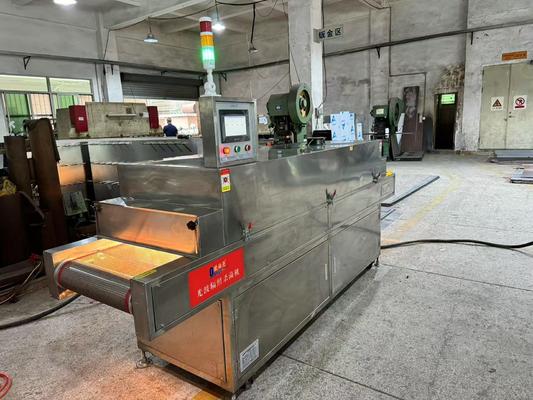

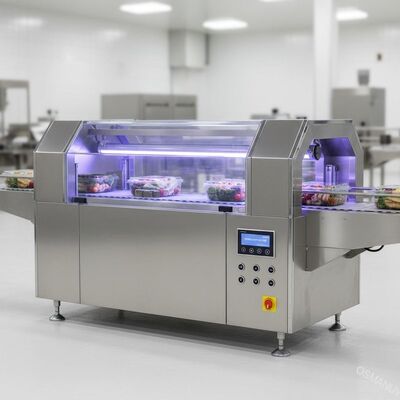

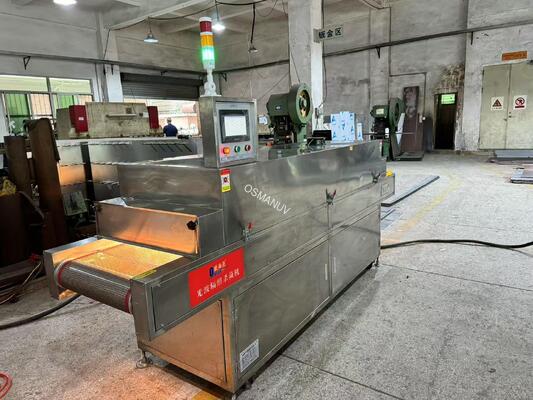

透明食品包装用 高強度UV-Cトンネルステリライザー
これは高強度UV-Cトンネル消毒剤フィルム,トレイ,カップ,蓋,袋,ボトルを含む透明な食品包装材料の連続で高速な表面消毒のために設計されています.
生産ラインの組成
- インフィードコンベアベルト- ステンレス鋼のワイヤ網またはPTFEベルト,幅は300mmから1800mmまで
- 高強度UV-C照射室- 254nm波長の4〜24個の高功率の水銀またはLEDUV-Cランプ,最適化された反射システム
- 双面滅菌オプション- 上部と下部の表面処理のための上部と下部のランプの配列
- 空気ナイフまたは電離吹風機 (オプション)- 消毒前に塵と静的除去のために
- 排気・冷却システム- ランプの寿命を延長するための強気冷却装置
- PLC制御キャビネット- 10インチタッチスクリーンHMI,100以上のレシピの保存
- リアルタイムUV強度モニタリングシステム- フィードバック制御のセンサー,低強度のアラーム
- 出力コンベア- 商品のカウントとオプションの自動スタッキングユニット
すべての製品接触面は,食品級のステンレス鋼SUS304で作られており,食品および医薬品産業の衛生基準に完全に準拠しています.
テクニカルパラメータ
| パラメータ | 値/範囲 |
|---|---|
| 滅菌方法 | 254nm UV-C 細菌殺菌放射線 (化学物質なし,残留物なし,低温) |
| 帯の有効幅 | 300 / 500 / 800 / 1,000 / 1,200 / 1,500 / 1,800 mm (カスタマイズ可能) |
| コンベアベルトの速度 | 0.5 - 25 m/min (インバーター制御,ステップレス調節) |
| ベルト材料 | PTFE網/不?? 鋼網/ポリプロピレンチェーン (カスタマイズ可能) |
| 紫外線ランプの数 | 4 - 24 pcs (各ゾーン別独立制御,カスタマイズ可能) |
| 紫外線波長 | 254nm (最大殺菌) - LEDオプションで利用可能な265-280nm範囲 |
| ピーク照射 | 5,000 - 30,000 μW/cm2 (カスタマイズ可能) |
| 通過量1回のUVドース | 20 - 250 mJ/cm2 (コンベヤー速度とランプの電力を使って調節可能) |
| 滅菌効果 | ≥99.9% (3 ログ) / ≥99.99% (4 ログ) / >5 ログ |
| 冷却方法 | 強制冷却 (標準) /水冷却 (24時間営業のオプション) |
| 電源 | 110V / 220V / 380V / 400V / 460V,50/60Hz,単相または3相 (カスタマイズ可能) |
| 制御システム | / 10インチ HMI タッチスクリーン,レシピ保存 (100+レシピ) |
| データログ | USB/イーサネット/RS485 モッドバス,リアルタイム強度記録 |
| セキュリティ機能 | ドア・インターロック (漏れのない設計),緊急停止,低強度アラーム,ランプ故障アラーム,動きセンサー |
| 紫外線ランプの寿命 | 水銀ランプ:8,000~10,000時間/LED-UVモジュール:L70まで ≥20,000時間 (カスタマイズ可能) |
| ハウジング素材 | SUS304 / SUS316L 食品級のステンレス鋼 (製品接触領域) |
| 保護基準 | IP54 (標準) / IP65 / IP67 (カスタマイズ可能) |
| 準拠性 | CE,ISO9001,FDA食品接触適合,ATEXオプション |
申請
- 柔軟な包装フィルム- 透明なポリエチレン (PE),ポリプロピレン (PP),PET,PLAフィルム,フローラップ,フォームフィールシール (FFS),垂直フォームフィールシール (VFFS) のアプリケーション
- 熱形状のトレイと貝殻- 新鮮食品,肉,海産物,ベーカリー,即食用食品のための食材用トレイ
- 硬い容器- 乳製品 (ヨーグルト,クリーム),デザート,スプレッド,準備食品のためのプラスチックカップ,ポット,タン,ボトル
- 蓋膜とフィルムカバー- MAP (改変された大気包装) のアプリケーションのための透明な蓋
- バッグとスタンドアップバッグ- 詰め込む前にプリステリライズ
- 薬剤用ブリスターパック- 透明なパッケージの表面処理
- 化粧品の容器- 密封物と原包装
カスタマイズオプション
- 調整可能なベルト幅- 300mm (小さなカップ) から 1800mm (広いフィルム)
- UV-Cランプの数と配置を調整できる- 片面 (上または下),二面 (上+下) または角形
- 調整可能なベルトの速度範囲- 大量用線では0.2m/minから高出力線では30m/minまで
- カスタマイズできるUVドージュレシピプログラム- 包装の厚さ,透明性,標的病原体に精密にマッチする
- カスタマイズ可能なランプ技術- 水銀 (コスト効率) またはLED-UV (即座にオン/オフ,水銀なし,低温)
- 調節可能な冷却構成- 標準用空気,水冷却で24/7連続高温操作
- 調整可能な制御システム- MES/ERP統合,遠隔モニタリング,監査履歴記録を備えた手動 (基本) から完全自動PLC
- 調整可能な電圧と電源- 全世界の場所 (110Vから460V,50Hzまたは60Hz)
- 調整可能なコンベアーの高さと入力/出力部分- 既存の詰め込み,密封,包装ラインとのシームレスな統合
- 360°反射強化オプション- 薄められたアルミの反射器を装着した延長型ランプハウジングで,内面に届くのが難しい表面を処理する
主要 な 特徴
- 高強度UV-C出力- 急速な微生物不活性化のために,30,000 μW/cm2までの業界をリードする放射線量
- 均等な照射- 高反射性のアルミ反射装置は影地帯を排除する.
- 非熱性,化学物質のない操作- 食品の品質と安全性を保ち,残留化学物質や熱の歪みがない
- 双面滅菌 (オプション)- 透明のトレイと開いた容器の上と下を同時に処理する
- リアルタイムのUV強度モニタリング- 維持のためのアラームアラートによる継続的なフィードバック
- レシピ管理- 異なる包装材料のための最大100の滅菌プロファイルを保管する
- エネルギー効率の良い設計- インバーター駆動コンベア,高効率ランプ,スタンバイ電源削減モード
- 清掃と保守が簡単- スウィングオープン アクセス ドア, 道具なしのランプ交換, 取れるベルト パーツ
- 完全なデータ追跡可能性- 品質保証のための無菌化日記 (強度,速度,用量) のUSB/Ethernet輸出
- 障害防止の安全システム- ドアのロック + モーションセンサー + 操作者の保護のためのゼロリーク設計
- モジュール式構造- ランプ・モジュールを追加または取り除き,トンネルの長さを拡大したり,システム全体を交換することなくランプ技術をアップグレードしたり
サポートとサービス
- 終身無料の技術サポート- 専用のエンジニアによる電話,メール,ビデオ通話支援
- 敷地内設置と投入- システム設定と校正ドキュメント (IQ/OQ) を含む,グローバル展開に利用可能なエンジニア
- 操作者訓練- 操作員と整備スタッフの総合的な現場訓練 (最大5日)
- 2年間の全額保証- UV-Cランプ,制御システム,コンベヤー,およびすべての電子部品で; 延長保証オプションが利用可能
- 部品供給- 10年以上保証される利用可能性 重要な部品の48時間の宅配
- 予防的な維持プログラム- 年間現場検査,ランプ交換計画,UV強度校正,運用監査
- 遠隔診断- リアルタイムでのトラブルシューティングとソフトウェア更新のためにPLCへの安全なVPNアクセス
- 無料の無菌化検証試験- 透明なパッケージのサンプルを送信します.我々は最適化されたパラメータのテストレポートを提供します.
- プロセス最適化コンサルティング- 規制遵守文書 (FDA,EU,地元の食品安全),検証プロトコル開発,ライン統合の支援
梱包 と 輸送
VCI防腐フィルム,乾燥剤袋,カスタム泡パッディングを装着した重量輸出用木製ケースに詰め込まれます.コンテナ積載 (20フィート,40フィート,または40フィートのHCコンテナ) 向けにモジュールセクションで出荷されます.
英語マニュアル,CE証明書,電気配線図,校正証明書 (UV強度),ツールキット,完全なスペアパーツキット (ランプ,クォーツ袖,ベルトリンク,センサー) を含む.
配送条件:FOB / CIF / DAP / DDP 海上,航空貨物,または陸上輸送. リードタイム: 標準構成のための25日; 完全にカスタマイズされたシステムのための35-50日.
よく 聞かれる 質問
Q1:このUVCトンネルは 透明な貝殻容器の内側と外側を 一回で消毒できるのでしょうか?
A1: はい.上下のランプの配列 (両面オプション) は,上から外面,下から透明な材料を通して内面を照射し,包括的な,360°のカバー -- すべて同じパス内.
Q2: 透明なパッケージに 4 ログ (99.99%) の共通食品病原体削減に必要な典型的なUV線量は何ですか?
A2: 20-40 mJ/cm2 の投与量は,一般的に,E. coli と Salmonella などの感受性のある生物に対して 4 log の減少を達成します.より耐性のある病原体には 50-80 mJ/cm2 が必要です.高耐性菌は100~200mJ/cm2が必要になる我々のシステムは 異なる標的に対応する 調整可能な投与量制御を提供します
Q3: 透明と不透明な印刷包装領域の間のUV放射線効果はどのように異なりますか?
A3: 印刷インク領域はUV-C伝播を減少させています. 我々は,透明な領域を優先的に治療するためにランプの配列を配置することをお勧めします, 滞在時間を延長カスタマイズ可能なレシピの調整によって達成できます.
Q4: 消毒トンネルは 有害なオゾンを作っていますか?
A4: オプションの185nmオゾン発生ランプは完全に回避または排除できます. 私たちの標準の254nmUV-Cランプは有意なオゾンを生成しません.要求に応じてオゾンフリーランプのオプション構成も用意されています..
Q5: 標準的なランプ交換間隔は?
A5: 水銀ランプは8000〜1万時間の稼働を保証し,L70までLED-UVモジュールは20,000時間以上の稼働を保証する.このシステムは各ランプの累積稼働時間を追跡し,交換が予定されているときに警告する.生産ラインの動作を中断することなく交換できる (熱交換可能なランプトレイ).
Q6: システムを大きな変更なしに既存の生産ラインに改装できますか?
A6: はい 輸送機の高さ,幅,制御インターフェースの信号 (乾燥コンタクト,イーサネット/IP,プロフィネット)あなたの既存のラインと上流/下流機器にマッチするために完全にカスタマイズできます改装は通常,最小限の生産停止時間 (2〜4日) で完了します.
