詳細情報 |
|||
| 塗布速度: | 高速 | ゴム製直径: | 100mm |
|---|---|---|---|
| パッキング: | 標準的な木製ケース | 作業幅: | 600/1000/1300 |
| 投与ローラー: | 164mm*1450mm | 力: | 45kw |
| ローラーQty: | 2個 | 電気箱: | 独立した電気箱 |
| ハイライト: | 全自動ナノインプリントリソグラフィ装置,ロール・ツー・プレートUVコーティング装置,カスタマイズ可能な圧力転写ライン |
||
製品の説明

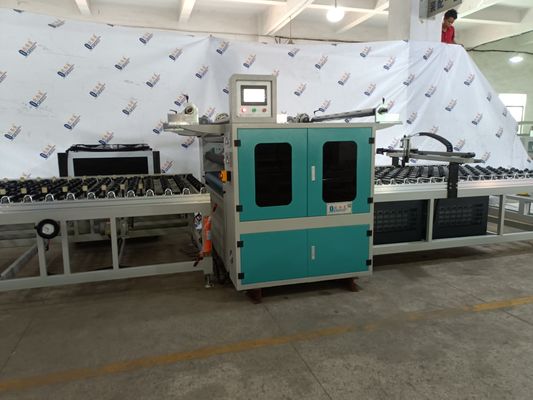

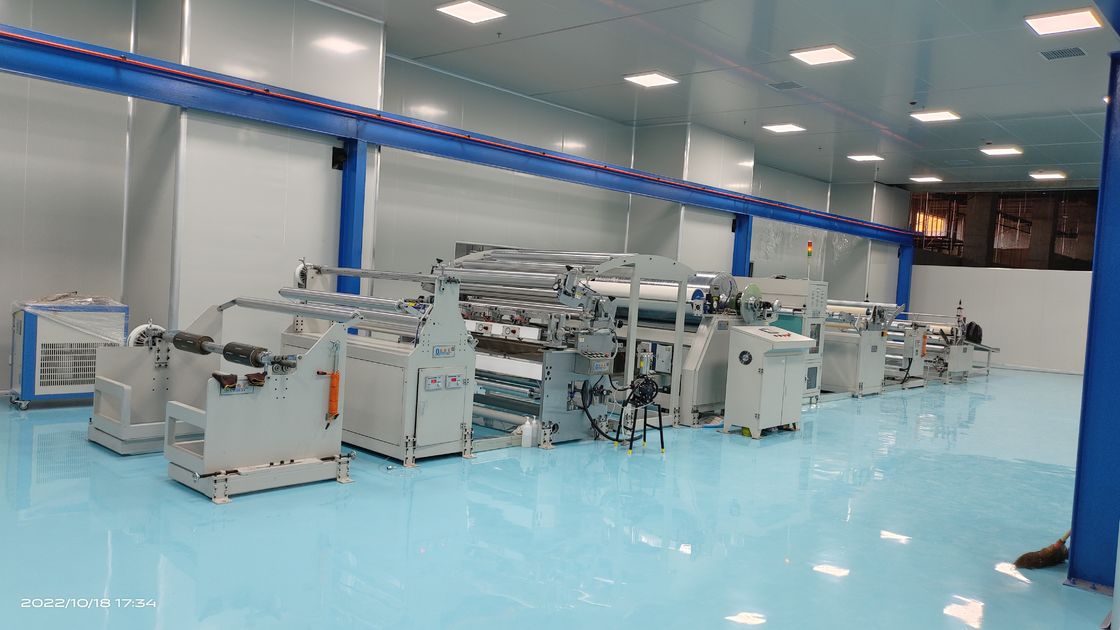

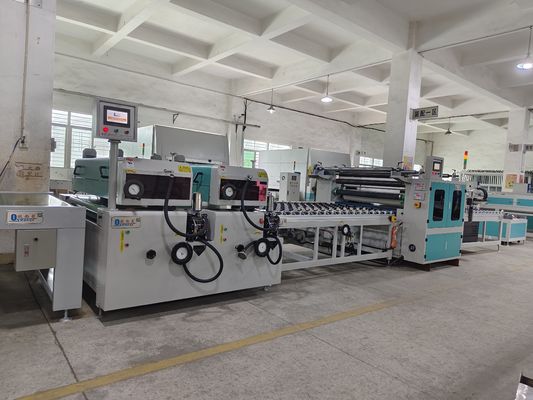

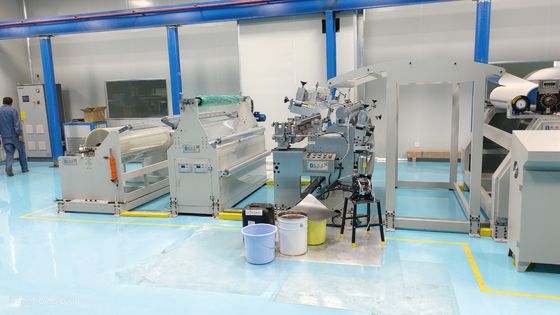

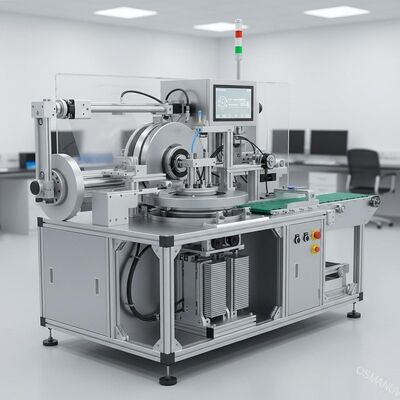

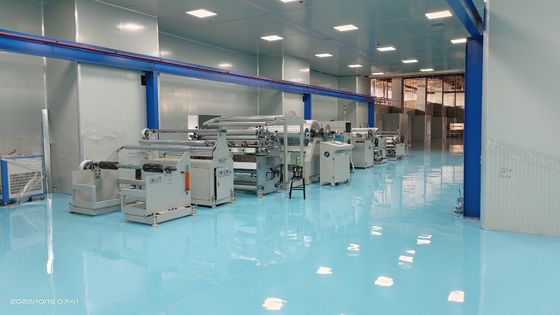

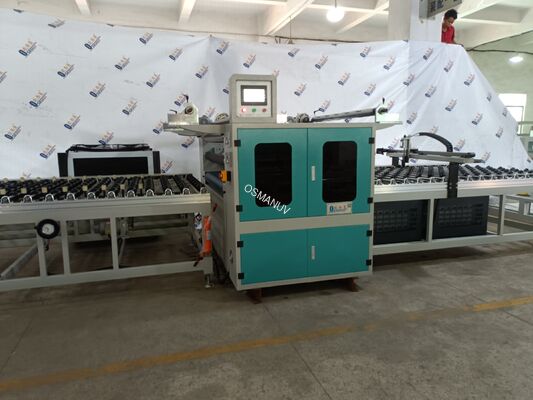

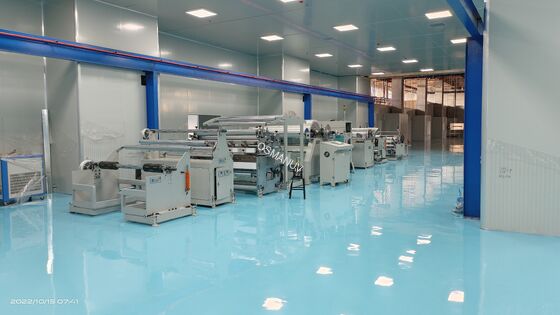

完全自動ロール・トゥ・プレート印刷ライン 光学とディスプレイのための高容量ナノインプリントリトグラフィー
これはインプリント生産ラインUVナノインプリントリトグラフィ (NIL) や熱インプリントを用いて,マイクロ/ナノ構造の高出力,高解像度複製のために設計されています.メタル) と柔軟フィルム (PET)システムには,コーティング,アライナイン,インプリント,固化,および脱模が統合されています.インプリント圧力,温度,UVドース,およびステーション数は完全にカスタマイズ可能異なる樹脂システムとパターンサイズ
テクニカルパラメータ
| パラメータ | 標準値/範囲 | カスタマイズオプション |
|---|---|---|
| インプリント技術 | UV-NIL / 熱 NIL | ハイブリッドUV+熱調節可能 |
| 最大基板サイズ | 300mm × 300mm (平方) / 8インチワッフル | 500 × 500 mmまで調整可能 |
| インプリントプレッシャー | 0.5〜10バー | 50barまで調整可能 |
| 温度範囲 (熱) | NT2 温室効果ガス | 350 °Cまで調整可能 |
| 紫外線強度 | 50〜500 mW/cm2 | カスタマイズできる波長と強度 |
| アライナメント精度 | ± 5 μm (std) / ± 0.5 μm (高精度) | カスタマイズできる光学アライナメント |
| 生産量 | 60〜120基質/時間 | 設定可能なサイクル時間に依存します |
| 印鑑面積の均一性 | ≥95% | 調整可能な多ゾーン圧力制御 |
| 電源 | AC 400V / 50Hz (3相) | 480V / 60Hz に調整できる |
申請
- 微分光学要素 (DOE) と金属レンズ
- 拡張現実 (AR) /仮想現実 (VR) の波導体製造
- 反射防止 (AR) と水害性の表面
- 生物医学用マイクロ流体装置
- 柔軟な電子機器と印刷センサー
- 大面積のディスプレイ光学フィルムに合わせる
カスタマイズ
我々は提供します全生産ラインのカスタマイズその中には:
- インプリントステーション数 (単段階から多段階)
- 基板の転送方法 (ロボット,コンベヤー,ロール・トゥ・ロール)
- 樹脂配送タイプ (スピン,スロット・マート,スプレー - 調整可能)
- インプレントスタンプ (柔らかいPDMS,硬いクォーツ,ニシム)カスタマイズできるスタンプドッキング
- クリーンルーム統合 (ISO 5からISO 8 - 調整可能)
- 工場自動化インターフェース (SECS/GEM,OPC UA - 調整可能)
特徴
- 高残留層均一性< ± 5%
- 脆弱なスタンプの低印力オプション
- リアルタイムフォース&温度フィードバック制御
- 自動スタンプ清掃サイクル (調整可能な間隔)
- レシピによる操作文字コードやRFID追跡装置
- カスタマイズ可能な安全室とライトカーテン
サポートとサービス
- グローバル・リモート診断 (VPN/セキュア・トンネル)
- 現地での稼働と操作者訓練 (最大5日含む)
- プロセス転送支援 - 樹脂とスタンプの供給者のマッチング
- パーソナライズ可能な保守契約(四半期/半年)
- インプリント室とアクチュエータの24ヶ月保証
梱包 と 輸送
- 湿度制御装置の抗振動箱
- クリティカルオプティクス用の真空密閉式乾燥剤袋
- 送料:FOBまたはCIF -パーソナライズ可能なパレットラベル&輸出パッケージ
- 実施期間:標準6週間カスタマイズライン 10〜14週間
よく 聞かれる 質問
Q1: 多層構造を3Dプリントできますか?
A: はい -アライナインメントによる多段階印刷はカスタマイズ可能.
Q2: ロール・トゥ・ロールに対応していますか?
A: 標準はロール・トゥ・プレートです.完全なR2R構成はカスタマイズできます.
Q3:自分のUV樹脂を使ってもいいですか?
A: はい -UV強度,曝露時間,大気 (N2浄化) はプログラム可能でカスタマイズ可能.
