詳細情報 |
|||
| 電源電圧: | 380V、50HZの三相五線式システム | 厚さの処理: | 3-80mm |
|---|---|---|---|
| 全長: | 27m | 乾燥方法: | 紫外線硬化可能 |
| 力: | 50kW | 装飾: | UVスポット 質感 サンディ効果 |
| 印字ヘッド: | EPSON S3200 3個セット | 頭量: | 2/3/4 |
| ハイライト: | テンションコントロール付きUVコーティング機,幅調整可能なドクターブレードコーティングライン,高均一性ロール・ツー・ロールコーティング機 |
||
製品の説明

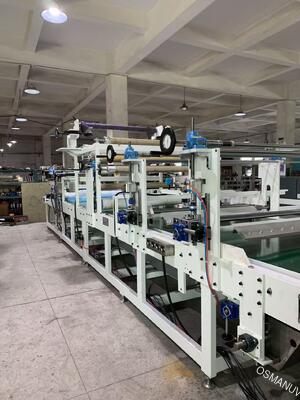

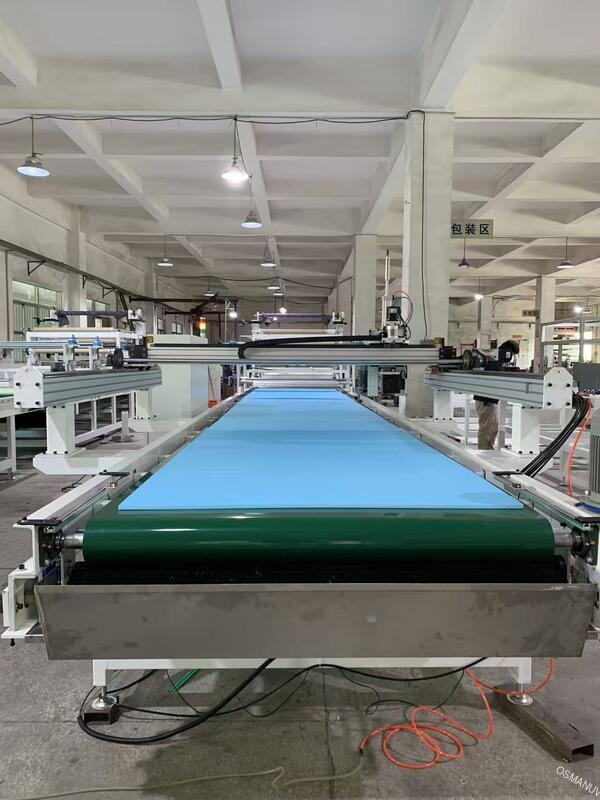

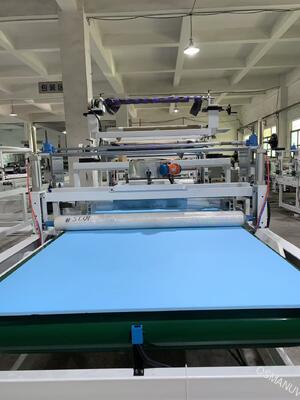

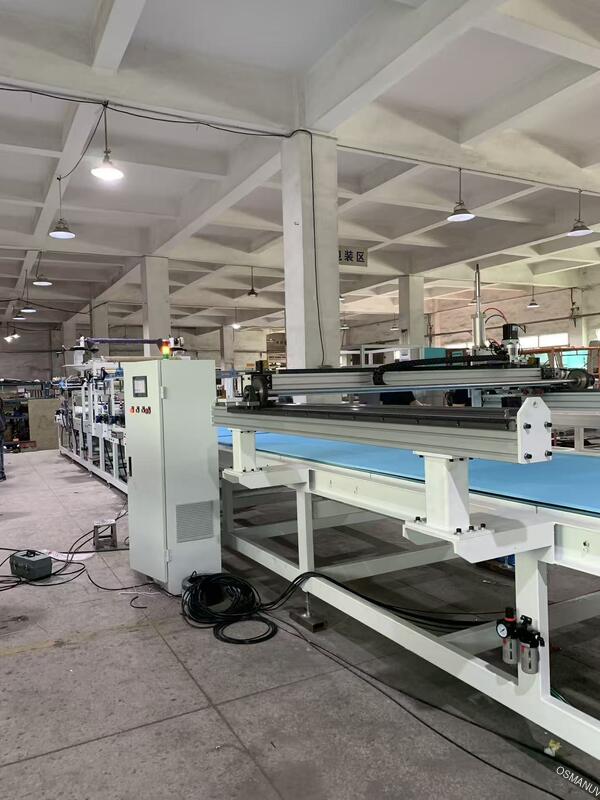

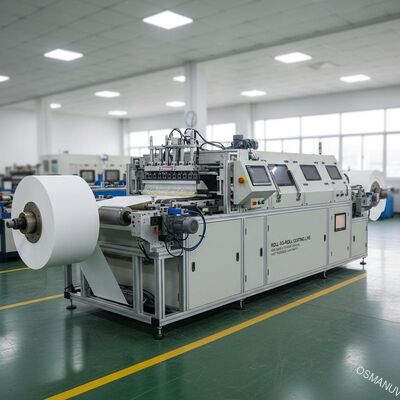

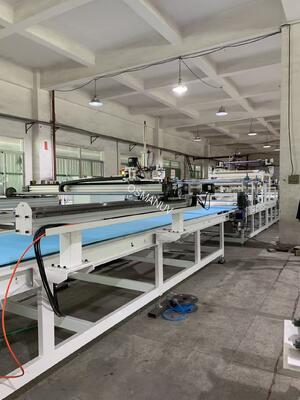

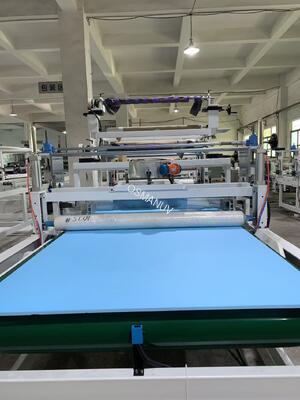

ロール・トゥ・ロール 連続ドクター・ブレードコーティングライン
Our doctor blade coating line enables continuous or batch coating of slurries, pastes, inks, and sol-gel materials onto glass, metal foil, polymer film, or paper. このラインはスラーリ,ペスト,インク,ソルゲル材料を グラス,メタルフォイル,ポリマーフィルム,または紙に 連続またはバッチコーティングを可能にします.厚さの均一性 (< ± 2%) を有するR&Dラボ,パイロットライン,フルスケール生産に最適です
テクニカルパラメータ
| パラメータ | 標準範囲 | カスタマイズできるオプション |
|---|---|---|
| 塗装方法 | ドクター・ブレード (ラボ) / スロット・ダイ (プロデュース) | コマロール / マイクログラビアカスタマイズできる |
| コーティング幅 | 150mm (ラボ) /600mm (生産) | 50 - 1600ミリ |
| 基質タイプ | グラス,フィルム,金属ホイル | 頑丈か柔軟かカスタマイズできる |
| 湿ったコーティングの厚さ | 10 - 500 μm | 1−2000 μm |
| 厚さ 均一性 | ±2% | ±0.5% (セルボギャップ制御) |
| ライン速度 | 0.1-5m/min ラボ | 0.05 - 50m/min |
| ギャップ調整方法 | マニュアルマイクロメーター | モーター付きセルボカスタマイズできる |
| 乾燥温度 | RT−150°C | RT -300°C (マルチゾーン) |
| サブストレート幅 (ロール・トゥ・ロール) | 300mm | 100〜1500ミリカスタマイズできる |
| 緊張制御範囲 | 10−200N | 5 - 500 Nカスタマイズできる |
| 電源 | 220V / 50Hz シングルフェーズ | 380V 三相対応 |
申請
- リチウムイオン電池電極コーティング (アンード&カソード)
- オーガニック太陽電池の活性層
- 量子ドットライトエミッティングダイオード (QLED/OLED) フィルム
- MLCC電容器のためのセラミックグリーンテープ
- 粘着剤,密封剤,および熱インターフェース材料
- 薬剤薬剤 トランスダーマルパッチ
- 柔軟な印刷電子 (Agナノワイヤー,グラフェン)
- オプティカルフィルム (反射,ハードコーティング)
プロセスのパラメータカスタマイズできる材料の種類ごとに
カスタマイズオプション
- コーティングヘッド素材:ステンレス鋼 316L / タングステンカービッド / ポリマー
- Blade / die gap adjustment resolution down to 0.1 μm ブラッド/ダイギャップ調整解像度 0.1 μm まで
- 模様化または多層化コーティングのためのシミングデザイン
- バキュームチャックまたは磁気クランピング (硬い基板用)
- 自動スラーリ循環と脱ガスシステム
- 排気排気汚染物質処理 (炭素フィルターまたは湿気洗浄機)
- クリーンルーム統合 (ISO 5 - ISO 8) withカスタマイズできる足跡
- レシピベースのPLC制御とタッチインターフェース
- エッジ・ビーズ・リモベーション (EBR) エアナイフや吸管
主要 な 特徴
- 耐着刃の精密な床医の刃
- レーザー移動センサーによるリアルタイムギャップフィードバック
- タッチスクリーンHMI with recipe storage for 100+ coating parameters 触覚画面HMIは100以上のコーティングパラメータを保存する
- 未来アップグレードのためのモジュール設計 (Add dryer, unwind/rewind)
- スタート/ストップの防落・オーバーショート保護
- 低物質死体量 (<5ml for small-scale head)
- カスタマイズ可能視力や厚さ測定のためのソフトウェアトリガー
- Optional: thickness gauge integration (confocal / eddy current) (コンフォカール / エディ・ストリーム)
サポートとサービス
- 購入前の無料プロセス相談 (MSDSの資料をアップロード)
- 認定技術者による現場設置と稼働
- コーティングヘッドとギャップアクチュエーターの保証は18ヶ月
- TeamViewer またはそれと同等な経由で遠隔サポート
- - 年間校正サービスカスタマイズできるサービスプラン (1/3/5年)
- 刃物,ガスケート,ベアリングのスペアパーツ
- オペレーター訓練マニュアル&ビデオライブラリ 含まれています
梱包 と 輸送
梱包: アンチ静止フィルム + 泡のパッディング + プラウダー輸出ケース
コートヘッドは 保護オイルコーティングで別々に送られています
Dimensions (small lab line): 130×60×60cm (約180kg) サイズ: 130×60×60cm (約180kg)
Dimensions (production R2R line): length に依存するカスタマイズできるパッキングレイアウト
運送:FCLは好ましい,LCLは利用可能,緊急ラボユニットの航空貨物
すべてのパッケージには 引き上げ点と"脆弱 - 精密差"が表示されています
コートヘッドは 保護オイルコーティングで別々に送られています
Dimensions (small lab line): 130×60×60cm (約180kg) サイズ: 130×60×60cm (約180kg)
Dimensions (production R2R line): length に依存するカスタマイズできるパッキングレイアウト
運送:FCLは好ましい,LCLは利用可能,緊急ラボユニットの航空貨物
すべてのパッケージには 引き上げ点と"脆弱 - 精密差"が表示されています
よく 聞かれる 質問
Q1: このラインは硬いガラスと柔軟なPETフィルムの両方を処理できますか?
そうだ 提供するカスタマイズできるガラス用には真空チャック 硬いパネル用にはピンリフト フィルム用にはロールニップ
Q2:ラボスケールラインの最小コーティング量は?
溶液の5〜10mlで覆うことができます.カスタマイズできる2mlまで減りました
Q3: 乾燥炉は無活性ガス (N2) 環境に設定できますか?
オーブンのガス浄化と酸素モニタリングはカスタマイズできる湿気/空気感受性のある材料のオプション
