詳細情報 |
|||
| 制御システム: | タッチスクリーン付きPLC制御 | 生産ライン速度: | 0〜10m/min |
|---|---|---|---|
| マックスコーティング幅: | 600mm | コーティングの種類: | スクラップコーティング |
| 厚さの処理: | 3-80mm | 機械の寸法: | 長さ4000mm×幅1500mm×高さ1800mm |
| コーティング厚さの範囲: | 1～100ミクロン | 全体の寸法: | 長さ3000mm × 幅1500mm × 高さ1400mm |
| ハイライト: | XPSフォームボードコーティング機,ナイフオーバーロールコーティングライン,高精度カーテンコーティング機 |
||
製品の説明

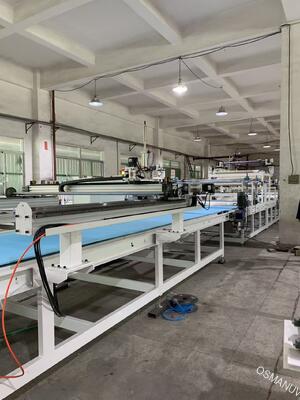

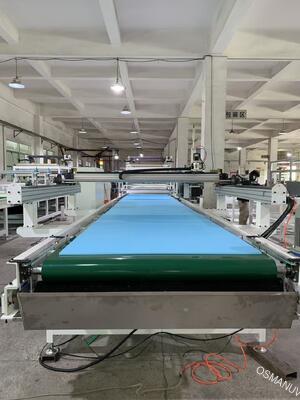

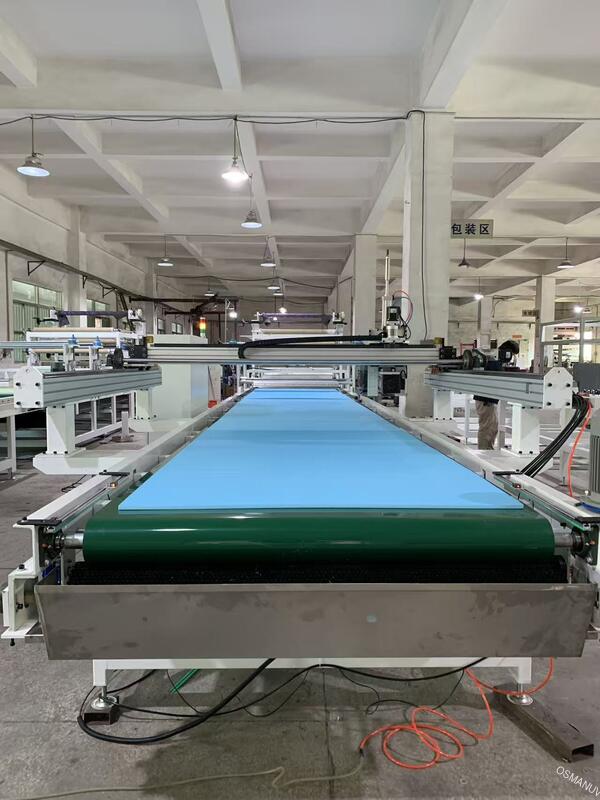

高精度ナイフオーバーロールコーティングライン XPS 泡板の表面平準化と滑らか
1生産ラインの構成
全集成塗装ラインは以下のモジュールで構成されています.
| モジュール | 記述 |
|---|---|
| 1自動送料コンベヤー | XPSボードの正確な位置付けのためのサイドガイド付きのローラーまたはベルトコンベアヤー. |
| 2表面予備処理装置 (オプション) | コロナ,プラズマ,または炎処理剤により表面エネルギーを増加させ,よりよいコーティング粘着を可能にします. |

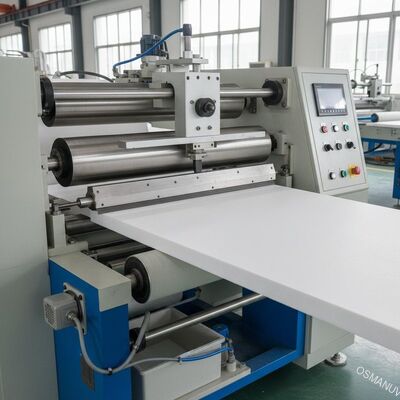

| 3ナイフオーバーロールコーティングステーション | 調整可能な隙間と高精度バックロールを持つ精密な医者の刃 (スクラパー) 組成. |
| 4コーティング材料の供給システム | 粘度制御とフィルタリングのポンプと循環システム |
| 5レベルリング&乾燥コンベヤーセクション | 急速な固化のための多ゾーン熱気またはIR乾燥トンネル |
| 6冷却ゾーン | コーティングボードを安定させるため,環境空気の冷却を強制する. |
| 7自動スタッキング/卸荷ユニット | 完成パネルのための空気力または電動スタッカー. |

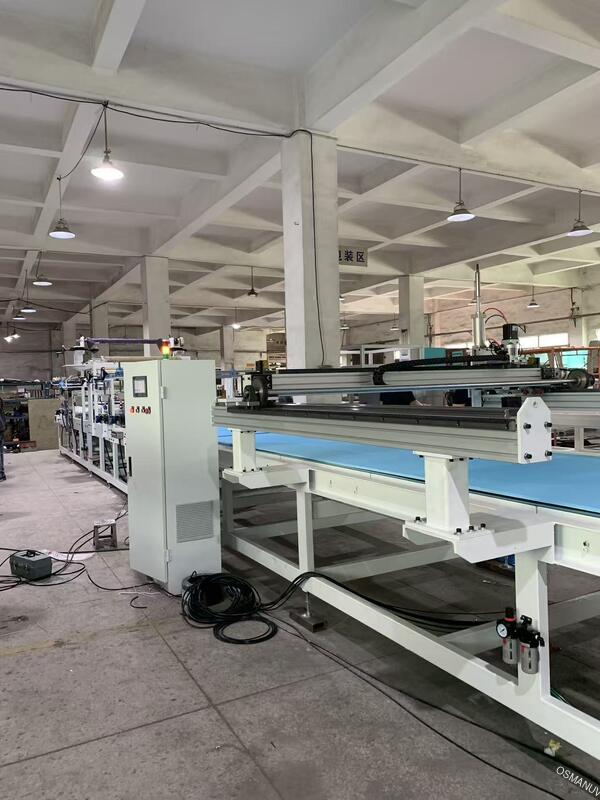

| 8HMI と中央制御キャビネット | パラメータ設定,レシピ保存,リアルタイムモニタリングのためのタッチスクリーンの PLCベースのシステム |
2製品説明
高精度ナイフオーバーロールコーティングラインは XPS泡板に 均一なセメントやポリマー,またはアクリルコーティングを 適用するために特別に設計されています厳格な床付きのバックロールの上に正確に配置された硬い医者の刃 (スクレイパー) を使用する表面の毛穴を効果的に満たし,泡の質感を隠し,完璧に滑らかな,外部保温仕上げシステム (EIFS) のレベルベース調整可能なライン速度とコーティング厚さにより,優れた表面品質と材料の節約を提供します.
3テクニカルパラメータ (表格形式)
| カテゴリー | パラメータ | 仕様/説明 |
|---|---|---|
| 工件物の寸法 | 最大 板幅 | カスタマイズ可能 (標準: 600mm, 1200mm, 1350mm) |
| 板長 | 制限なし (連続プロセス) | |
| 板の厚さ範囲 | 10 mm 200 mm (調整可能なロール間隔) | |
| コーティングパラメータ | 塗装方法 | ナイフ・オーバー・ロール (医師刃) |
| 厚さ (湿度) | 0.5mmから10mmまで調整可能 (マイクロメーターによるステップレス調整) | |
| 厚さ 容量 | 幅全体で ±0.1 mm | |
| コーティング材料の粘度 | 低粘度から高粘度 (100 ∼100,000 cP) に適しています | |
| メカニカルスペック | 刃の材料 | 硬化ステンレス鋼またはウランカービッドの尖端 (オプション) |
| バックロール直径 | Ø200 Ø300 mm,精密磨き,クロム付 | |
| 輸送機の速度 | 周波数インバーターで制御する | |
| 乾燥部 | 乾燥方法 | 熱気循環 (ガスまたは電気暖房) |
| 乾燥温度範囲 | 周囲環境 150°C (ゾーン制御) | |
| トンネルの長さ | カスタマイズ可能 (6m,8m,12m) | |
| 便益と安全性 | 電源 | 380V / 415V,3相,50/60Hz (カスタマイズ可能) |
| 圧縮空気 | 乾燥して清潔な6~8bar | |
| 安全性 | 緊急停止,過負荷保護,安全ガード | |
| コントロール | HMI | 7インチまたは10インチ色のタッチスクリーン,レシピ保存,データログ |
4適用する
-
外壁隔熱板 (EIFS) XPSにベースコーティングまたは粘着性モルタルを施す.
-
装飾用XPSパネル 彩色のアクリルレンダリングや質感のある仕上げでコーティング
-
産業用泡の部品 静止性,耐火性,または保護性コーティングを加える.
-
床の底層の敷設 床暖房板の表面を平らにする
-
屋根の隔熱パネルは 耐天候上層を施します
5パーソナライゼーション
このコーティングラインは 製品仕様と 生産要件に合わせて 高度にカスタマイズできます
-
板幅と道具 コーティング幅は300mmから2400mmまでカスタマイズできます.刃柄とサイドダムはカスタマイズされています.
-
厚さ範囲 医用刃のギャップメカニズムは,非常に薄い (0.2 mm) または厚い (15 mm まで) の湿膜のためにカスタマイズできます.
-
刃の種類 柔軟な鋼刃,硬い四角刃,または調整可能な2刃のスクラパーシステムなどオプションがあります.
-
乾燥トンネル配置 長さ,ゾーン数,加熱方法 (ガス/電気/蒸気) および冷却セクションをカスタマイズできます.
-
統合 ◎上流XPS挤出ラインまたは下流切削/包装機器に接続するためにカスタマイズできます.
-
材料供給 コーティング粘度に基づいて,動かす機,ギアポンプ,またはスクリューポンプの自動給餌システム.
6主要な特徴
-
表面 の 優良 な 品質 固い 医者の刃 と 精密 な 裏付け ロール は 痕跡 や 線紋 や 空気 泡 を 排除 し て 完全 に 平ら な 層 を 作り出す.
-
厚さ調整可能 微小メートル制御の刃の隙間により,道具交換なしでコーティング厚さを即座に変更できます.
-
材料効率が高い ナイフオーバーロールコーティングはスプレーコーティングやカーテンコーティングと比較して少量の材料を浪費し,コストを削減します
-
堅牢な工業建築 耐腐蝕性のある表面で24時間稼働できるように設計された重力鋼筋の枠
-
簡単に清掃と保守 快速解き放たれる刃の組立とアクセシブルなコーティング トラングにより,色や材料の変更が簡単になります.
-
エネルギー効率の良い乾燥 複数のゾーンで熱気リサイクルすることで エネルギー消費量が減ります (熱回収オプションも利用できます)
7サポートとサービス
-
販売前エンジニアリング 無料のレイアウト設計,ラインシミュレーション,コーティング可行性テスト
-
設置・開設 施設内設置と精細調整を上級技術者 (または海外の遠隔指導) が行う.
-
訓練 操作員とメンテナンススタッフの包括的な訓練
-
メインマシンには18ヶ月,電気部品には12ヶ月保証.
-
販売後サポート 終身技術コンサルティング,スペアパーツ供給,ビデオ通話による遠隔診断
8梱包と輸送
-
梱包 各 モジュール は 解体 さ れ,防腐 油 に 包み,伸縮 フィルム で 密封 さ れ,発泡 保護 を 備える 輸出 グレード の 複合 材 の 箱 に 詰め られ ます.
-
標識 輸送標識,引き上げ点,脆弱なラベルが明確に示されています.
-
送料は海運 (FOB,CIF,EXW条件) または緊急注文の航空運送で送ります.完全な関税文書 (商用請求書,梱包リスト, konosament) を提供します.
-
標準カスタマイズされたモデル:注文確認後10~12週間.
9よくある質問
Q1:このラインはXPSにどんな種類のコーティング材料を適用できますか?
A: 混凝土型モルター (EIFS ベースコーティング) や アクリル レンダー,ポリマー 改造 粘着剤,ジプス ベース プラスター,そして 炎 阻害 油漆 に も 完璧 に 効く.材料の粘度範囲は広いポンプシステムはそれに応じてカスタマイズできます.
Q2: 線がXPS泡の表面を傷つけますか?
A: ない. 裏のロールは柔らかい (ゴムで覆われたりポリウレタンで覆われたり) で,泡を防ぎます.医師の刃は,コーティングペストにのみ接触します.輸送器のサポートも低圧接触点を持っています.
Q3: 板の幅全体で コーティングの厚さが一貫しているのを どうやって保証しますか?
A: 精密グラウンドバックロールは,硬い刃柄と両端のマイクロメーター調節と組み合わせて,刃の全幅を0.05mm以内の線形平坦性を保証します.自動刃磨き補償 (オプション) は一貫性をさらに向上させる.
Q4: この機械は2つの層 (例えば,ベースコート+トップコート) を1回のパスで適用できますか?
A: 2つのヘッド配置 (スクラパーステーション2つ) は,最初の乾燥または半乾燥段階の直後に2つ目の層を適用するためにカスタマイズされ,スペースと取り扱いの時間を節約できます.
Q5: XPS の 3mm のセメント化コーティングの典型的な乾燥時間は?
A: 80°C で,強制的な空気循環で,水分含有量に応じて,乾燥時間は約10~15分です.私たちの乾燥トンネルの長さは,必要なライン速度に合わせてカスタマイズできます.
Q6: コート試料を 提供していますか?
A: はい.XPS板とコーティング材料を送信してください.そして私たちは私たちの研究室でテストを実行します.我々はコーティングサンプル,最適化されたプロセスパラメータ,およびビデオレポートを提供します.
