詳細情報 |
|||
| 保証: | 1年 | スプレー幅: | 100〜1000mm |
|---|---|---|---|
| カスタムオーダー: | 形成のタイプをパルプにしなさい | 電源: | 220V/380V、50/60Hz |
| 処理幅: | 600 mm | スプレー法: | エアスプレー、エアレススプレー、静電スプレー |
| モデル: | OSM-PT-1320 | 主要なセールスポイント: | 自動 |
| ハイライト: | ワイントレイ用自動スプレーコーティング機,外装面スプレーコーティングライン,化粧品パッケージスプレーコーティング装置 |
||
製品の説明

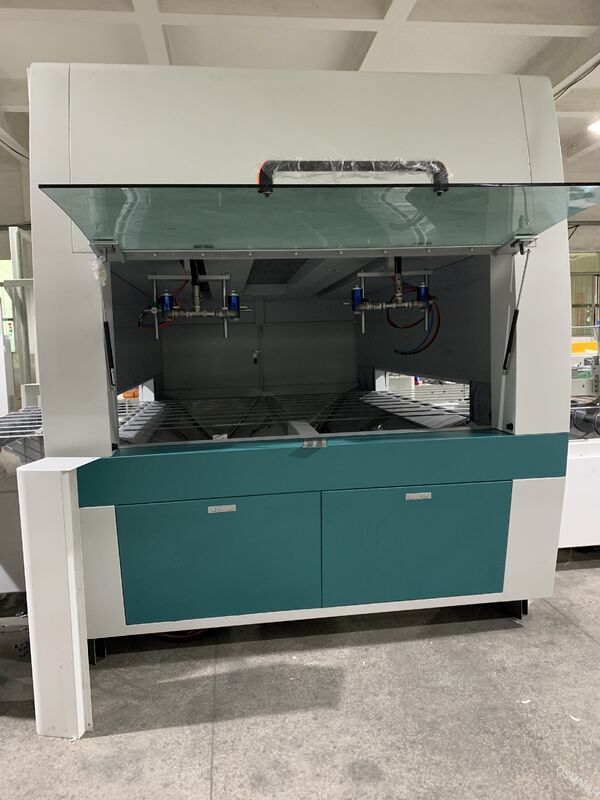

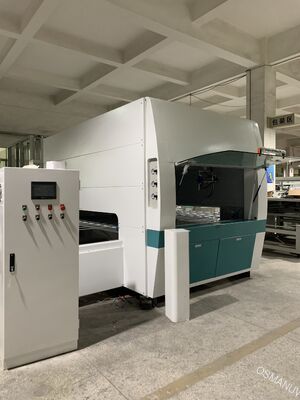

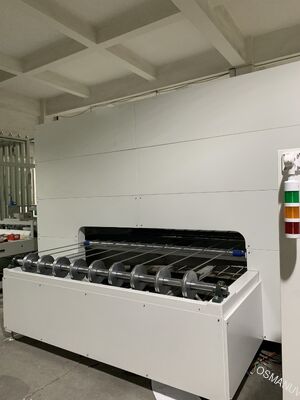

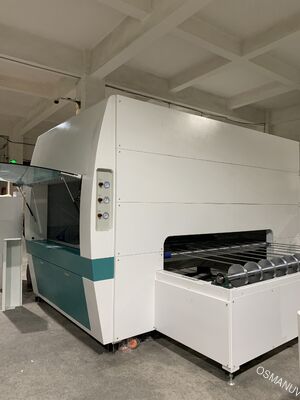

ワイントレイと化粧品包装のための高効率の自動スプレーコーティングライン (外面)
1生産ラインの構成
この完全自動噴霧塗装ラインは,以下の統合モジュールで構成されています.
-
オートマティック・インフィード・コンベヤー商品の調整ガイド付きのベルトまたはロールコンベアヤー
-
前処理ステーション (オプション)プラズマ,炎,またはコロナによる治療により粘着性が向上します
-
スプレーコーティングブース◎ 排気とフィルタリングシステム付きのステンレスステールキャビン
-
複数のノズルのスプレーシステムプログラム可能な反射噴射銃やロボット腕
-
輸送式乾燥/固化トンネル紫外線ランプや熱気コンベクション暖房
-
冷却ゾーン操作前には環境空気を強制冷却する
-
荷卸し/積み重ね用コンベヤー
-
HMI を搭載した中央制御キャビネットPLC制御,レシピ保存,リアルタイム監視
2製品説明
高効率の自動スプレーコーティングラインは 産業用包装品の外表面に 保護用や装飾用コーティングを施すために 特別に設計されています木製/プラスチック製のワイントレイを含む.このラインは,精密なスプレーと迅速な乾燥を組み合わせて,スムーズで均等な高光輝の仕上げで製品の外観と耐久性が向上しますプログラム可能なスプレーパラメータとカスタマイズ可能なコンベアコンフィギュレーションにより,中小規模の生産に一貫した品質と高出力を保証します.
3. テクニカルパラメータ
| カテゴリー | パラメータ | 仕様/説明 |
|---|---|---|
| システム容量 | 製品の最大幅/長さ | カスタマイズ可能(標準:最大600mmの幅,長さ1200mm) |
| 輸送機の速度 | 1°15m/min (ステップレス調節可能) | |
| 生産率 | カスタマイズ可能製品サイズによって通常500~3000個/時間 | |
| 噴霧システム | ノズルの種類 | HVLP / 空気補助 / 高圧 (カスタマイズできる) |
| 噴霧銃の数 | カスタマイズ可能(28砲) | |
| 噴霧銃の動き | 4軸ロボット (カスタマイズできる) | |
| コーティング材料 | 溶剤,水,紫外線,塗料と互換性がある | |
| 乾燥/固化 | 加熱方法 | IRランプ + 熱気循環 (ガス/電気オプション) |
| 乾燥温度 | 周囲の温度 180°C (調節可能,ゾーン制御) | |
| トンネルの長さ | カスタマイズ可能(標準: 6m,8m,12m) | |
| ブースと安全 | ブース素材 | 304ステンレス鋼/粉末で覆われた炭素鋼 |
| 空気フィルタリング | ドライフィルターまたは水幕 (カスタマイズできる) | |
| セキュリティ機能 | 防火モーター,緊急停止,過熱防止 | |
| 役目 | 電源 | 380V/415V,3相,50/60Hz (カスタマイズできる) |
| 圧縮空気 | 乾燥し油のない6~8bar | |
| 排気ガス要求 | 5000〜15000 m3/h (カスタマイズできる) |
4適用する
-
ワインのトレイ(木材,プラスチック,または泡) 装飾用および保護用コーティング
-
化粧品の包装瓶 (ガラス/プラスチック),キャップ,ボトル,コンパクト,パレット
-
他の工業用包装豪華箱,電子アクセサリー,香水キャップ
-
コートタイプ: プライマー,ベースコーティング,トップコーティング,防擦,防指紋,マット/グランス仕上げ
5パーソナライゼーション
このスプレーコーティングラインは高度に設計されていますカスタマイズできる特定の製品形と生産量について:
-
輸送機の幅と型帯,鎖,または回転式固定板
-
噴霧銃の配置複雑な3D表面のための上,横,傾斜,または軌道パターン
-
仮面/固定装置の設計対象でないエリアにコーティングを避けるためにカスタム製品保持者
-
乾燥トンネルの長さと温度ゾーン化塗料の化学成分に合わせて
-
制御統合かもしれないオーダーメイド産業用プロトコル (Profibus,Ethernet/IP) による上流/下流機器との通信
6主要な特徴
-
高いコーティング均一性プログラム可能なスプレー重複と速度制御は,ストライプと不均等性を排除します
-
迅速な変更快速解き放たれる銃のマウントとレシピベースの設定は,ダウンタイムを削減します
-
高い転送効率◎高温性プローブンノズルは,過剰な噴霧と材料廃棄物を減らす
-
堅固な構造ステンレス ステンレス ステンレス ステンレス
-
ユーザーフレンドリーなHMI速さ,温度,スプレーパラメータのリアルタイムモニタリングと故障診断
7サポートとサービス
-
販売前の相談図面と容量シミュレーションの自由
-
設置と投入職務担当エンジニアによる現場または遠隔指導
-
操作者訓練噴霧パラメータ設定,清掃,安全に関する包括的な訓練
-
販売後サービス12ヶ月保証 終身リモートサポート 備品在庫
8梱包と輸送
-
梱包◎各主要モジュール (ブース,トンネル,コンベヤー,制御キャビネット) は,出口品の木製の箱に,湿度防止フィルムと衝撃吸収型泡で安全に詰め込まれています.
-
船舶運送は海運 (FOB,CIF,EXW) による.緊急注文では航空運送が可能です.すべての関税書類が含まれています.運送時間: 8〜12週間オーダーメイド構成
9よくある質問
Q1: このラインは,深い穴を持つワイントレイのような不規則な形状のアイテムをコーティングできますか?
A: そうですカスタマイズできる噴射銃の角度 (例えば,傾き,回転,ロボットアーム) と製品フィクチャーは,複雑な3D形状でも完全な外部のカバーを達成できます.
Q2: 対象でない領域 (例えば容器内) に過剰噴霧を防ぐには?
A: 私たちは提供しますカスタマイズできる内部表面を保護するためのマスキング装置とシールドジグ.スプレーシステムは,必要に応じてのみコーティングを適用するようにプログラムすることもできます.
Q3: ガラスボトルに水性塗料を塗る際の典型的固化時間は?
A: 乾燥時間は,コーティング厚さと温度に依存します. 私たちの6mIR +熱気トンネルで 80~120°Cで,典型的な固化時間は3~5分です.カスタマイズするトンネルの長さ
Q4: 手動式から自動式に後日アップグレードできますか?
A: はい.コンベヤーインターフェースは,ロボットロードや自動トレイフィッダーと将来の統合のために設計されています.カスタマイズオプションです
Q5: コート試料のサンプルを 提供していますか?
A: はい.私たちは,私たちの施設でサンプルテストサービスを提供します.あなたの製品とコーティング材料を送信してください.私たちは試験を実行し,プロセスパラメータレポートとコーティングサンプルをあなたの承認のために提供します.
