詳細情報 |
|||
| 機械試験報告書: | 提供された | 制御システム: | 支払いを受け取ってから5〜10営業日 |
|---|---|---|---|
| コーティングエリア: | 大きい区域 | コーティングの自動化: | 高度な自動化 |
| コーティングの耐久性: | 高い耐久性 | 効果的な乾燥幅: | 200mm |
| コレクションスタックの高さ: | 1000mm | パッケージ: | 木製ケース |
| ハイライト: | コンパクトエキシマローラーコーティングライン,スキンソフトパネル用UV硬化装置,高級エキシマコーティングマシン |
||
製品の説明

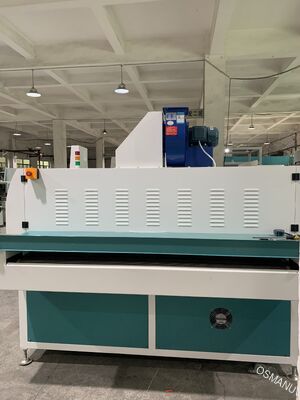

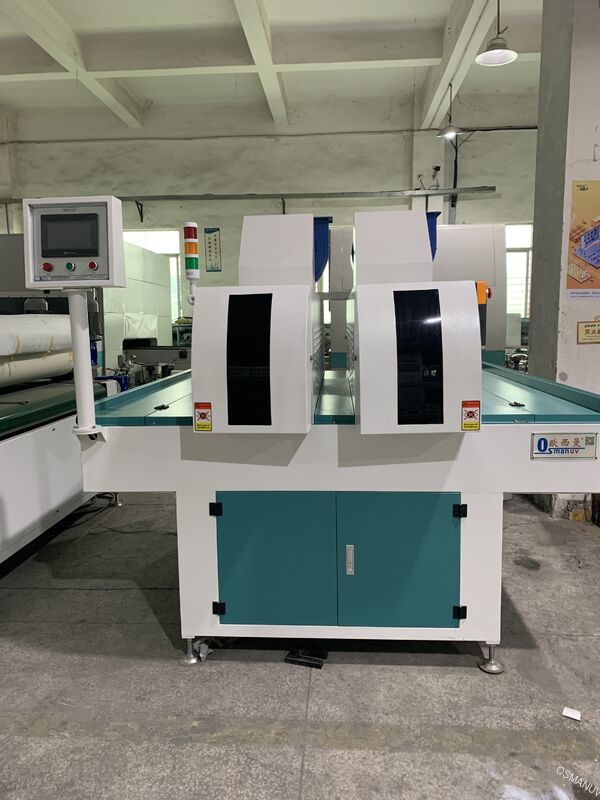

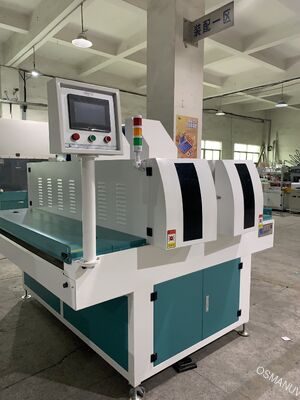

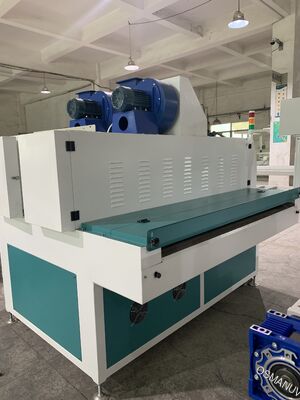

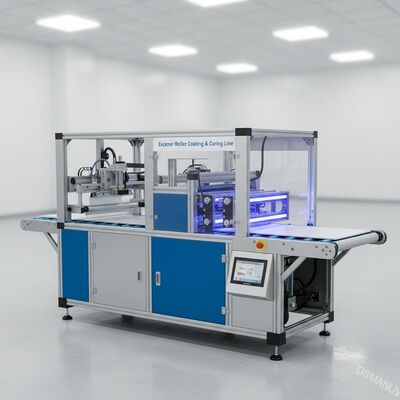

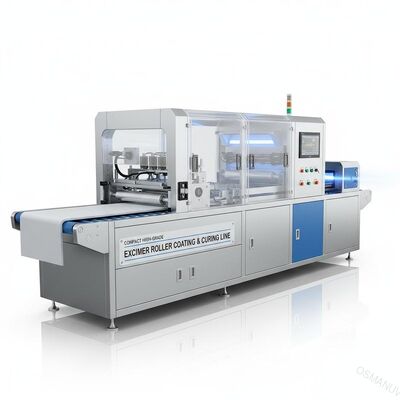

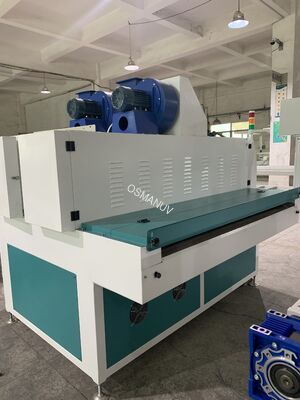

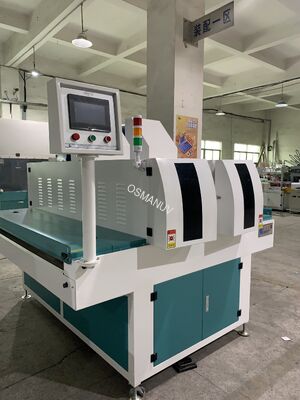

高級コンパクト エキシマーロールコーティング&硬化ライン
このコンパクトなエクシマーロールコーティングと硬化ラインは 皮膚に柔らかいパネルの 高級小中量生産のために 特別に設計されています空間効率の良い操作で最高級の触覚的な仕上げを提供します.
生産ラインの組成
- 粉塵浄化ユニット:片面または双面のブラシと真空掃除ステーション
- 精密ロールコーティングマシン:高精度塗装頭,配分ロールと塗装器
- 赤外線レベルゾーン:3~6m IR 流量平準区画
- 多ランプナノエクシマーUVシステム:表面ポリメリゼーションのための統合エキシマーランプユニット
- 酸素モニタリングと窒素浄化システム自動窒素調節装置のリアルタイムO2センサー
- 水銀紫外線最終固化装置:全深度固化のためのブロードバンド水銀ランプの配列
- PLC制御システム:レシピの保存とユーザーフレンドリーなタッチスクリーンインターフェース
- 冷却/老化ゾーン:強制空気冷却部分
- 自動スタッキングユニット:完成パネルの排泄物収集システム
テクニカルパラメータ
| パラメータ | 仕様/説明 |
|---|---|
| モデル指定 | コンパクトシリーズ - 完全にカスタマイズ可能 |
| システムタイプ | ローラーコーティング + エキシマーUV + 水銀UV硬化 |
| エクシマー波長 | 172nm (プライマリ) / 186-254nm (エッジバンドと互換性) |
| 作業幅 | 600 / 1100 / 1320 mm (カスタマイズ可能) |
| 作業厚さ範囲 | 2 - 50 mm (3 - 30 mm 装飾板の場合) |
| パネルの最小長さ | 300 mm (10~30mmの厚さのパネルの場合は350 mm) |
| 輸送機の速度 | 0 - 20 m/min (VFDによるステップレス調節) |
| 塗装方法 | 単ロールまたは双ロールコーティング (カスタマイズ可能) |
| コーティングヘッド数 | 1 - 2 (カスタマイズ可能) |
| 適用器のロール直径 | Φ200 / Φ250 mm (カスタマイズ可能) |
| 投与ロール直径 | Φ123 / Φ150 mm (カスタマイズ可能) |
| 赤外線レベルング長 | 3〜6メートル (カスタマイズ可能) |
| 厚さ (湿度) | 調節可能:0.01〜2.0mm |
| 完成した光輝度 (60°) | 2-5 GU (超マット) まで |
| 表面硬さ | 鉛筆の硬さ 1H~3H (コーティングの仕様によって異なります) |
| 指紋防止性能 | すごい - 指紋が早く落ちる |
| 摩擦抵抗 | 標準のマット紫外線コーティングより優れている |
| 設置電源総量 | 35〜80 kW (構成に応じて) |
| 電源 | 380V / 50Hz / 3相 (220V / 60Hzに設定可能) |
| 圧縮気圧 | 0.4〜0.7MPa |
| 機械の足跡 (L×W×H) | コンパクトな設計:約8000~15,000mm × 2,200 × 2,200mm |
| 操作の高さ | 900 mm (±20 mm) |
| 制御システム | 7インチ色タッチスクリーンHMI,レシピ保存,生産データログ |
| 安全証明書 | CE認証,ISO9001:2015 に準拠する |
申請
- 高級家具のパネル:クローゼット,キャビネット,テーブル,棚
- キッチンキャビネットのドア:超マットで指紋防止の仕上げ
- 装飾用ビルディングパネル:室内壁パネル,部屋の隔壁
- SPCとWPCの床:耐久性があり 摩擦に耐える 柔らかい表面
- PVCとPET/PETGラミネートパネル:装飾用シート製品のマット仕上げ
- ドアパネル:内部・外部のドア皮
- 小規模から中規模な量産:オーダーメイド家具製造
- RTA家具の部品:組み立て準備済み,平らな家具パネル
カスタマイズオプション
このコンパクトなシステムは高度にカスタマイズ可能特定の生産要件に適合するために:
- 作業幅は600mmから1600mmまで調整できます
- 単ロールまたは双ロールコーティングの配置
- ローラー硬さと材料のカスタマイズ
- IR レベルング 長さ 3 メートルから 6 メートルまで調整可能
- 窒素制御システムの最適化
- 冷却部を追加
- モノクロム印刷モジュール統合
- 追加機能:自動パネル転覆,エッジバンド統合,品質検査カメラ
- 自動化レベルオプション (手動,半自動,または完全自動)
- コンパクトな制御キャビネットの構成
- 地域標準のためのカスタム電気構成
主要 な 特徴
- コンパクトなフットプリント設計:限られた工場用スペースのためにスペース効率的な配置
- 粉末のないコーティング環境統合 清掃 ステーション は 表面 の 欠陥 を 排除 する
- 精密ロールコーティング技術:ゴム製の塗装用ローラーとクロム製の配分ロール
- 流量の最適化:3-6 メートル IR レベルアップは完全なカバーを保証します
- 超級 摩擦 汚れ 耐久性密集した交差点構造
- 冷凍エキシマー技術最小限の熱伝達は 敏感な基質を保護する
- 迅速な切り替え能力:ローラーを迅速に交換し,色/材料を交換する
- エネルギー効率の良い運用:最適化されたUVランプ構成と自動窒素制御
- 単体構造のフレーム:安定性のための重用溶接鋼のフレーム
- ユーザーフレンドリーなHMI:レシピの保存と直感的なタッチスクリーンインターフェース
サポートとサービス
- 空間計画支援:現地または遠隔での相談
- 設置と投入:プロの現場設置支援
- 操作者訓練コーティングの最適化と保守に関する包括的な訓練
- ローラー交換・メンテナンスキット前向きのリザーブロールカートリッジ
- 技術支援のホットライン:遠隔対応技術支援
- 予防維持計画:計画的なメンテナンスプログラム
- 備品の入手可能:本物のスペアパーツの終身供給
梱包 と 輸送
- パッケージ:コンパクトな輸出用 木製の箱 泡付きパッシングと湿度防止
- 送料オプション:海運,航空運,陸運で世界中に輸送する
- 配達時間:標準設定では25~40日,カスタマイズされた設定では40~55日
- ドキュメント:技術手帳とCE申告を含む完全な輸出文書
よく 聞かれる 質問
このコンパクトなシステムには 床面積がどれくらい必要ですか?
ラインの総長さは,構成と作業幅に応じて8,000mmから15,000mmまであり,地面積が限られている施設に適しています.システムも,特定の工場レイアウトに合うために代替モジュールアレンジメントでカスタマイズすることができます.
このラインは平面板とプロファイル/縁面の両方を処理できますか?
主に平面パネル向けに設計されている.エッジバンドの統合のために,オプションモジュール (単色印刷,エッジ特有のエクシマー処理) を追加することができる.特定の設定要件のためにエンジニアチームに連絡してください.
エクシマー技術では どうやって指紋を消すことができるのか?
172nm エキシマーUVは微小なレベルで微小にくねった表面構造を作り出します.この質感は光を散らし,指の油や痕跡の可視性を軽減します.マイクロ構造は指紋の接触面を小さくします汚れが目に見えないようにし 拭きやすいようにします
エクシマーランプとUVLEDの平均寿命は?
エクシマーランプは,通常,使用頻度と運用条件に応じて数千〜万時間の寿命を有する.UVLEDは,20,000時間を超える寿命が延長されている.定期 的 に 校正 し,適切な 保守 を 行なう なら,部品 の 寿命 が 最大 に 延び ます.
この機器は 環境に配慮した 厳格な要求事項がありますか?
はい,エクシマーコーティングには安定した環境条件が必要です.安定した温度と湿度のある清潔で温度制御された環境 (好ましくはクリーンルーム) が推奨されます.操作は,表面仕上げに影響する汚染を避けるために標準手順に従う必要があります.しかし,このプロセスは高度に自動化され,手作業はほとんど使用されません.
これは水性UVコーティングに適していますか?
はい,このシステムは,水ベースのUV,溶媒ベースのUV,および100%固体UV配合を含む,UV固化可能なコーティングの幅広い範囲と互換性があります.互換性のあるコーティングタイプには,アクリル,エポキシ,ポリウレタンPUA システムです
将来,この線がより大きな容量へとアップグレードできるだろうか.
モジュール式設計では部品のアップグレードが可能である.しかし,機械のフレームとコンベヤー幅は一般的に固定されている.将来の制限を避けるために購入時に必要とする予想最も広いパネルの寸法を指定することをお勧めしますより広い作業幅 (2600mm まで) のカスタマイズオプションは,より大きなプラットフォームモデルで利用できます - 販売チームに相談してください.
