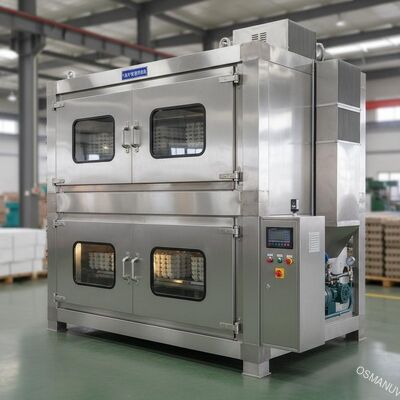

工業用パルプ鋳造のための高容量二階天然ガス乾燥炉

高容量ダブルデッキ天然ガス乾燥オーブン（工業用パルプ成形用）

生産ラインの構成

このスペース最適化された乾燥システムには以下が含まれます：

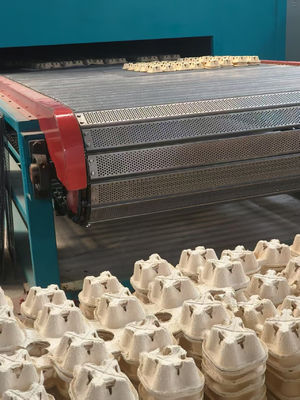

• 電動インフィードコンベヤ— 可変速、コンパクト設計、手動または自動製品積載ステーション付き

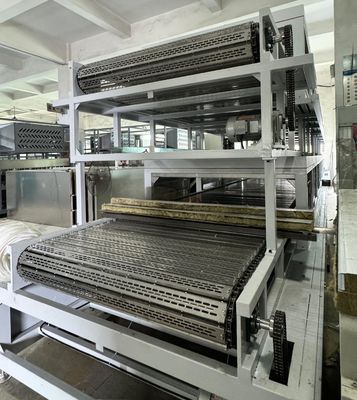

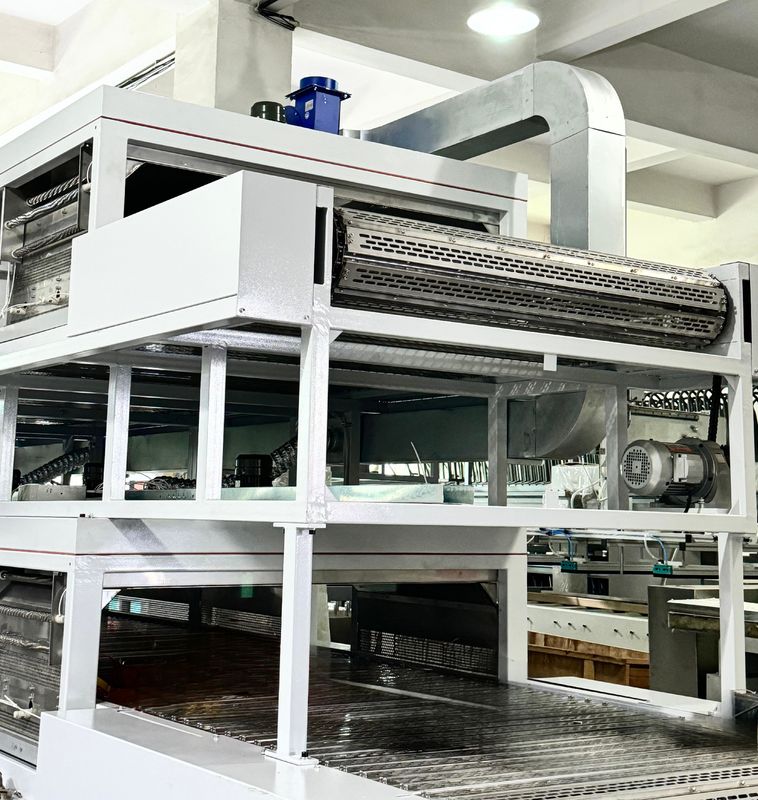

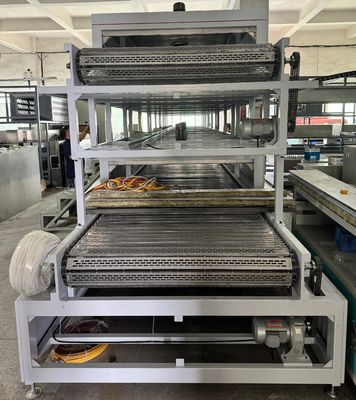

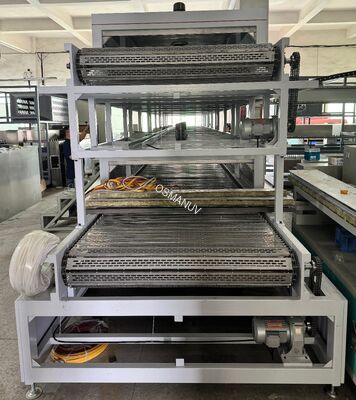

• ダブルレイヤー断熱乾燥トンネル— 縦に積み重ねられた2つの乾燥チャンバー（下段＋上段）、高密度ロックウール断熱材（100〜120 mm）

• 統合天然ガスバーナーユニット— コンパクトな直火式バーナー、ステンレス鋼熱交換器、モジュレーション制御バルブ

• 高効率空気循環ファン— 2基のファン（デッキごとに1基）、可変速制御、調整可能な空気分配ルーバー付き

• 調整可能なダンパー付き排気システム— 湿度制御と湿気除去用

• コンパクトPLC制御パネル— 壁掛けまたは機械取り付け設計、7インチタッチスクリーンHMI、基本レシピ保存（最大30レシピ）

• 温度監視システム— 各デッキにPT100センサーとデジタルディスプレイ付き

• アウトフィードコンベヤ— 製品回収トレイまたは手動アンローディングステーション付き

• ガス安全インターロックシステム— フレーム検出器、ガス漏れセンサー、手動シャットオフバルブ、緊急停止ボタン

このシステムは、限られた床面積の施設に適したコンパクトな設置面積で設計されています。小規模生産の場合、全長はわずか6メートルにすることも可能です。

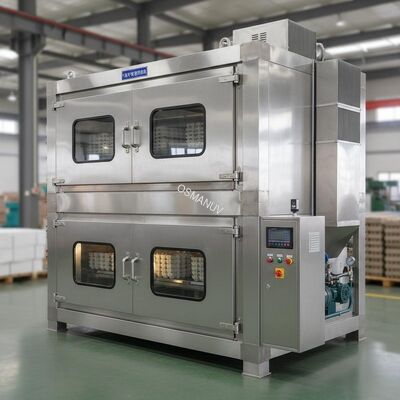

製品説明

このコンパクトダブルレイヤー天然ガス乾燥機は、中小規模のパルプ成形オペレーション、パイロット生産ライン、または厳しいスペース制約のある施設向けに特別に設計されています。2つの乾燥チャンバーを垂直に積み重ねることで、このシステムは、同じ床面積を占有しながら、シングルデッキ乾燥機の2倍の乾燥能力を実現します。通常、比較可能なシングルデッキシステムに必要な12〜30メートルの直線スペースに対して、わずか6〜15メートルの直線スペースで済みます。

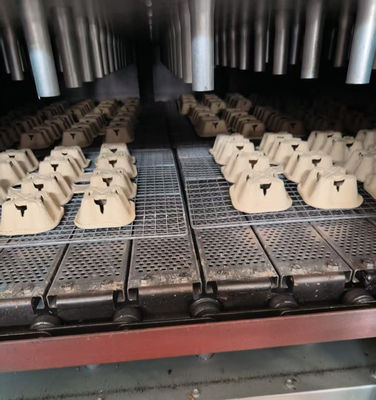

この乾燥機は、強制熱風循環による直火式加熱を使用しています。天然ガスはコンパクトで高効率なモジュレーションバーナーで燃焼され、熱風は各デッキに独立して循環されます。下段と上段は別々の温度制御と気流調整を備えており、異なる製品タイプや異なる乾燥段階に対応する柔軟な操作が可能です。コンパクトなサイズにもかかわらず、システムは高い乾燥均一性とエネルギー効率を維持します。

このコンパクト設計は、以下のような製造業者に最適です。

• 生産を拡大したいが、床面積が限られている

• パイロットまたは研究開発乾燥ラインを設置している

• 小ロット、高付加価値のパルプ成形製品を製造している

• 水平スペースが限られている多階建て施設で操業している

• 既存の生産ラインに、追加の乾燥能力のために限られたスペースを設置している

このシステムは工場で事前に組み立てられ、テスト済みで、モジュールユニットとして出荷され、大型システムよりも大幅に短い時間で設置および試運転が可能です。すべてのコンポーネントは、コンパクトな構成にもかかわらず、容易なアクセスとメンテナンスのために設計されています。

技術パラメータ

用途

• 中小規模のパルプ成形生産— 500〜2000 kg/時容量範囲

• パイロットラインおよび研究開発施設— 新製品開発およびプロセス最適化のため

• 特殊パルプ成形製品— 小ロット、高付加価値品（化粧品包装、高級食品容器、電子機器インサート）

• 新規パルプ成形事業— 拡張可能な手頃な価格のエントリーレベル乾燥ソリューション

• 多品種生産施設— 異なる製品タイプ間の頻繁な切り替え

• 床面積が限られている施設— 多階建て工場、改修、スペース制約のあるレイアウト

• 教育・研修施設— パルプ成形技術の指導

カスタマイズ

このコンパクト乾燥機は、多様な用途に対応する柔軟なカスタマイズを提供します：

• カスタマイズ可能なトンネル長— 6メートル（最小）から15メートル（最大）まで、機械の幅を変更せずに容量をスケーリングできます

• カスタマイズ可能な乾燥幅— 400 mm（細い製品）から1000 mm（標準トレイ）まで

• カスタマイズ可能なベルトタイプ— ステンレス鋼メッシュ（標準）、PTFEメッシュ（非粘着性）、チェーンコンベヤ（重い製品）、またはワイヤーベルト（高気流）

• カスタマイズ可能なデッキクリアランス— 製品の厚さの違いに対応するため、上下デッキの高さを個別に調整可能

• カスタマイズ可能な温度範囲— 標準50〜150℃、特殊用途向けに最大250℃の高温オプション

• カスタマイズ可能な燃料タイプ— 天然ガス、LPG、またはバイオガス。デュアル燃料対応も可能

• カスタマイズ可能な制御システム— 基本的な手動制御（ダイヤルとスイッチ）またはタッチスクリーン付きの完全PLC自動化

• カスタマイズ可能なコンベヤ積載/積降— 手動積載ステーション、半自動、または上流成形機との完全統合

• カスタマイズ可能な安全パッケージ— 追加ガス検知器、ライトカーテン、エリアスキャナー

• カスタマイズ可能な電圧と周波数— 世界中のあらゆる場所に対応

• カスタマイズ可能な色とブランド— OEMカスタマイズ可能

特徴

• コンパクトな設置面積— 同等のシングルデッキ乾燥機よりも40〜50%少ない床面積を占有し、スペース制約のある施設に最適

• 事前組み立ておよびテスト済み— モジュールユニットとして出荷され、現地での設置時間を大幅に短縮（通常3〜5日）

• 独立したデッキ制御— 上下デッキで異なる製品または異なる乾燥温度を同時に実行可能

• エネルギー効率が高い— オプションの熱回収により最大85%の熱効率、電気乾燥と比較して運用コストが低い

• 迅速な製品切り替え— レシピベースのパラメータリコール（温度、速度、気流）により、異なる製品タイプに対応

• ユーザーフレンドリーな操作— 直感的なタッチスクリーンインターフェース、リアルタイム温度表示とアラーム表示付き

• 低メンテナンス設計— アクセスしやすいバーナーアセンブリ、ベルトアクセス用のスイングオープンドア、取り外し可能なパネル

• 柔軟な燃料オプション— 天然ガス、LPG、バイオガスに対応。現場での変換可能

• 内蔵安全システム— フレーム検出、ガス漏れセンサー、自動シャットオフバルブ

• スケーラブルな設計— システム全体を交換することなく、追加のトンネルセクションを追加したり、より広い幅にアップグレードしたり可能

• データロギング機能— USBポートで乾燥パラメータ（温度、速度、時間）をエクスポートし、品質記録用

• 手頃なエントリーポイント— 大規模システムよりも低い資本投資、スタートアップおよびパイロットラインに最適

サポートとサービス

• 生涯無料テクニカルサポート— 電話、メール、ビデオ通話によるサポート

• 現地設置・試運転— エンジニアは世界中で対応可能、通常現地で3〜5日

• オペレータートレーニング— 2〜3日間の現地トレーニングが含まれます。リモートトレーニングオプションも利用可能

• 1年間の保証— すべての機械的および電気的コンポーネントに対して（延長保証あり）

• スペアパーツ供給— クリティカルスペアは48時間エクスプレス配送用に在庫あり

• リモート診断— トラブルシューティングのためのVPNアクセス（PLC制御オプションで利用可能）

• 無料サンプルテスト— ウェットパルプ成形製品をお送りください。乾燥テストレポートを提供します

• プロセス最適化サポート— 当社のエンジニアがお客様の特定の製品に最適な乾燥パラメータの開発を支援します

• アップグレードパス— 既存のコンパクト乾燥機は、追加のトンネルセクション、熱回収、または高度な制御でアップグレード可能

梱包と配送

• VCI防錆フィルムとフォームパッドを備えた強化輸出グレードの木製クレートに梱包

• コンテナ積載用にモジュールセクション（メイントンネル本体、コンベヤデッキ、制御パネル、バーナーユニット）として出荷（20フィートまたは40フィートコンテナ）

• 含まれるもの：英語マニュアル、CE証明書、電気配線図、ガス接続図、校正証明書、ツールキット、スペアパーツキット

• 配送条件：海上、航空貨物、または陸上輸送によるFOB / CIF / DDP

• リードタイム：標準構成で20日。カスタマイズオプションで30〜45日

• 最小注文：1セット

よくある質問

Q1：コンパクトダブルレイヤードライヤーは、シングルレイヤードライヤーと比較してどのくらいの床面積が必要ですか？
A1：コンパクトダブルレイヤードライヤーは、同等の容量を持つシングルレイヤードライヤーよりも通常40〜50%少ない床面積を占有します。例えば、15〜20メートルの直線スペースを必要とするシングルレイヤードライヤーは、わずか8〜12メートルのダブルレイヤードライヤーで置き換えることができます。正確な設置面積は、選択されたトンネル長と幅によって異なります。

Q2：短いトンネル長で始めて、後で生産が増えたらセクションを追加できますか？
A2：はい。モジュール設計により、短いトンネル（例：6メートル）から始めて、後で追加のトンネルセクションを追加して乾燥能力を向上させることができます。これは、乾燥機全体を交換することなく生産をスケーリングするための費用対効果の高い方法です。モジュラー拡張設計については、当社のエンジニアリングチームにご相談ください。

Q3：この乾燥機は、使い捨てプレートのような薄壁製品の乾燥に適していますか？
A3：はい。調整可能なデッキクリアランス（150〜400 mm）と可変ベルト速度により、薄壁製品の正確な制御が可能です。強制熱風循環は、反りなしで均一な乾燥を保証します。非常に薄い製品（例：厚さ0.5〜1 mm）の場合、付着を防ぐためにPTFEメッシュベルトオプションをお勧めします。

Q4：コンパクト乾燥機の消費電力（ガスを除く）はどのくらいですか？
A4：電気消費量は比較的少なく、通常5〜15 kWです。これは、ファンの数、コンベヤモーター、制御システムによって異なります。エネルギー入力の大部分は天然ガスから供給され、工業用乾燥用途では一般的に電気加熱よりも費用対効果が高いです。
