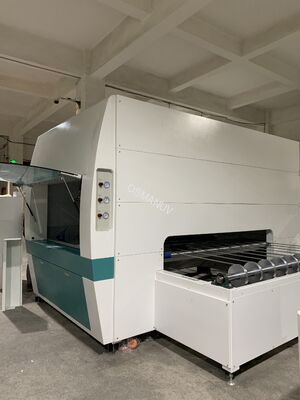

家具パネルの高速自動スプレーコーティングライン 5-20 m/min MDFと粉末板のカスタマイズ可能な銃配置の生産

 家具パネルの高速自動スプレーコーティングライン 5-20 m/min MDFと粉末板のカスタマイズ可能な銃配置の生産

生産ラインの構成

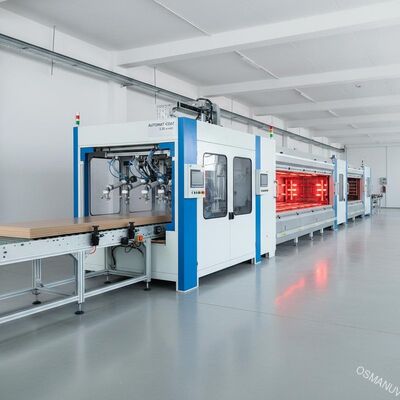

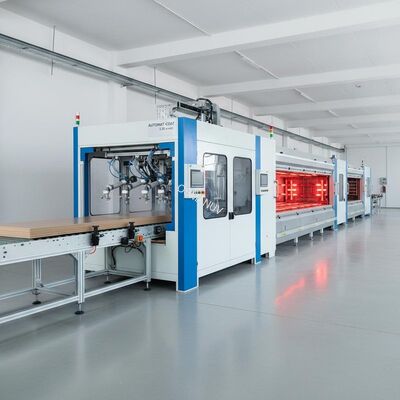

家具のパネルのための自動噴霧塗装生産ラインは,完全に統合された,モジュール式システムで,高品質の連続的な表面仕上げのために設計されています.生産ラインの組成その中には:

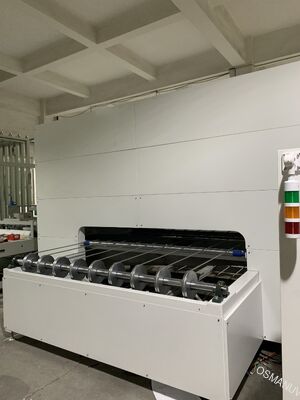

1. 自動送料輸送機:円滑なパネルフィードのためにローラーまたはベルトコンベアヤー.

2. 粉末除去と電離化ユニット:ブラシローラー + 空気ナイフ パネルの表面をきれいにし,最適なコーティング粘着のために静的を取り除く.

3. 精密ロールコーティング/スプレーコーティング室:プライマー,上層塗料,UVコーティングを均等に塗り付けるため,交差式スプレーガン (2-8個) で装備されている.

4. 塗料供給と循環システム:精密圧力調節器とステンレス鋼の塗料タンク (20-40L) を備えた気圧用弁ポンプ.

5. レベルアップトンネル:塗装されたパネルが乾燥する前に滑らかな表面のために流れるようにします.

6. 乾燥/固化炉:モジュール式IR乾燥または紫外線固化トンネル,ゾーン温度制御 (120°Cまでの環境温度)

7. 空気冷却部:乾燥後 パネルの温度を下げるため 強制冷却

8. 自動卸荷・スタッキングユニット:完成したパネルを梱包するために集めます

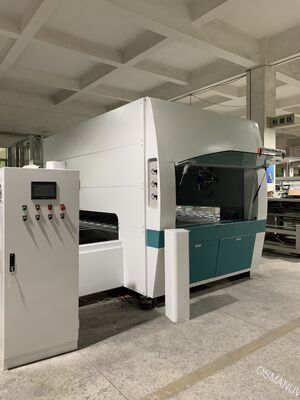

9. 中央化PLC制御パネル:触覚画面 HMI (三?? /デルタ) ライン速度,スプレーパラメータ,温度,レシピ保存を制御する.

注:スプレーガンの数,オーブンの長さ,コンベヤー配置を含むライン構成は,完全にカスタマイズできる特定の生産スペースと出力要件に合わせて

製品説明

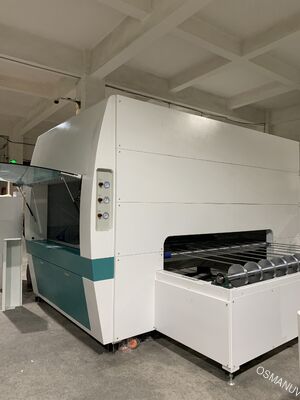

私たちの自動スプレーコーティング生産ライン高効率で連続した仕上げシステムで,MDF,小粒板,複合材,大型木材などの平らな家具パネルに均質な表面コーティングを施すために特別に設計されています.複合板プライマー,ベースコーティング,トップコーティング,UV耐性塗料,水性コーティングに最適です.

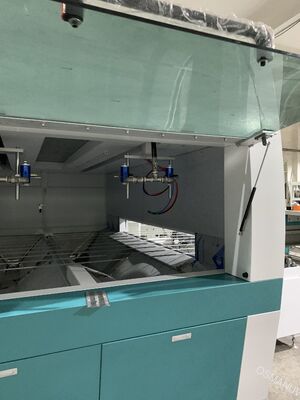

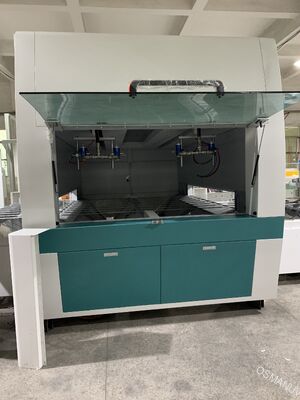

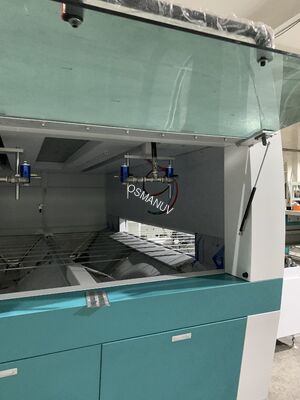

システムには交換式噴射装置複数の高精度噴射砲がセルボ駆動のレールに搭載され,パネルが変速輸送機で移動する間,パネル表面を往復する.これは,調整可能な重複と最小限のオーバースプレーで完全なカバーを保証塗料供給システムは,圧力の安定化と一貫した粘度と流量のためのオプションの循環を備えています.

噴霧後,パネルは,コーティングの流出のために平準化トンネルを通過し,その後,モジュール式乾燥/固化オーブンに入ります.IRランプまたは熱気は,コーティングを迅速に固めるため,ゾーン式加熱 (120°Cまでの環境) を提供します.空気冷却セクションは,自動スタッキングの前に温度管理にパネルを運びます.

主要な利点は以下の通りです.

• 高速生産(最大20m/min)

• 均一なコーティング厚さ(5~50ミクロン調整可能)

• 塗料廃棄物の減少(手動噴霧に対して最大30%の節約)

• 安定した品質PLCで制御された重複性

線は完全にカスタマイズできる様々なパネルサイズ,コーティングタイプ,生産能力,入門レベルモデルから完全に自動化された高速線まで

テクニカルパラメータ

次の表には標準構成の仕様が示されています.広範なカスタマイズパネルのサイズやコーティング材料や 生産量にも対応できます

適用する

この自動スプレーコーティングラインは,家具と木製品産業で広く使用されています.

• パネル家具:MDF,小粒板,複合材,大木パネル 衣類,キャビネット,机,棚

• 装飾板:壁パネル,天井パネル,ドアスキン,そしてウェインスクーティング

• 工学用床:木材プラスチック複合材 (WPC) や木質床のプリミングと上層塗装

• キッチンキャビネット&浴室用品:防水性のためにプライマー,ベースコーティング,UV上層コーティングを適用します

• オフィス家具:デスクトップ,パーティションパネル, ストレージユニット

• 楽器と工芸品:ギター,スピーカー,装飾工芸品のためのフラットパネル

カスタマイズ

各家具工場には 独特のパネルサイズ コーティング要求や 生産仕様があります私たちの自動スプレーコーティングラインは高度にカスタマイズできます:

1. 作業幅: カスタマイズ可能最大パネルの幅に合わせて 650mmから2500mmです

2. 噴霧銃の配置: カスタマイズ可能銃の数 (2〜12),回転するストローク長,刃のコーティングまたは5面コーティングの銃の角度.

3. 輸送機のタイプ:不同パネル重量やコーティングタイプに対応する 不同ステンレス鋼網帯,テフロン帯,または重用ロールコンベアーの選択

4. 乾燥/固化システム: カスタマイズ可能コーティング化学 (水性,溶媒性,UV性) に基づいて,IR乾燥,UV性,熱気コンベクション,またはハイブリッド組み合わせを選択します.

5. 温度帯: カスタマイズ可能多段階乾燥用の加熱ゾーン数と温度プロファイル

6. 塗料配送システム: カスタマイズ可能シンプルな圧力タンクから 完全に循環するシステムまで 自動粘度制御と色変化洗浄

7. 自動化レベル:半自動手動制御から 完全自動PLCまで 遠隔モニタリング レシピ管理 データ記録

8. 排気ガスとオーバースプレー回収: カスタマイズ可能水幕や乾燥フィルターシステムを設置し,地方の環境規制に準拠します.

9. 入力/出力表: カスタマイズ可能既存のコンベアやスタッキングシステムと統合するための長さと高さ

10. 材料の構築:標準製の粉末塗装鋼またはカスタマイズできる湿地やクリーンルームの環境用には,ステンレススチール (SUS 304)

特徴

• 相互噴霧技術調整可能なストローク,速度,重複のサーボ駆動レールにより,幅が異なるパネルに均等なカバーが保証されます.

• 高い転送効率:HVLP または精密オートマティックガンは,手動噴霧と比較して20~30%の塗料を節約して,過剰噴霧を最小限に抑えます.

• PLC精密制御:異なるパネルサイズとコーティングタイプのための 100 種類ものレシピを保存します. 一触動で切り替えることで,ダウンタイムが短くなります.

• 自動塗料循環:選択的な循環システムは一貫した粘度を維持し,高品質の仕上げのために色素の沉着を防止します.

• ゾーン化乾燥制御:各IRまたはUVゾーンの独立温度制御は,焼却または低固化なしに最適な固化を保証します.

• エネルギー 節約 の 設計:断熱されたオーブンのパネルと自動イオンモードは,生産中断時のエネルギー消費を削減します.

• 素早く色が変わる選択可能な洗浄システムで,色の変化間を5〜10分間迅速に清潔します.

• 総合的な安全性緊急停止,モーターの過負荷保護,過熱保護,アクセスドアの安全鍵.

• 簡単に維持できるモジュラルの設計により,スプレーガン,ポンプ,フィルタを迅速にアクセスして清掃と交換できます.

• 塵のない環境:閉ざされた噴霧室と排気扇風機と過剰噴霧収集は,清潔な作業条件を維持します.

サポートとサービス

• 販売前の相談最適な製品をお勧めするために, 材料,および生産目標を分析します.オーダーメイドライン構成

• サンプル検査:購入前に塗料の質と生産速度を確認します 塗料の質と生産速度を確認するために

• レイアウトデザイン:2D/3Dの設計図を用意します 電気や空気などの要件も含まれます

• 設置と投入:経験豊富な技術者によって 既存の生産ラインに組み込まれます

• 総合的な訓練操作員やメンテナンスのスタッフに マシン操作,レシピプログラミング,清掃,予防メンテナンスの実用的なトレーニングを

• 保証:機械 (機械部品) は12ヶ月,電気部品は6ヶ月.延長保証オプションも利用できます.

• リモートサポート:オンラインで24時間24分24秒の技術サポートを 電話,メール,WhatsApp,またはビデオ通話で提供します

• パーツ:迅速な配送 (2-7日間の航空宅配便) でオリジナルのスペアパーツの確保

梱包 と 輸送

• 梱包:主なモジュールは,ストレッチフィルムと衝撃吸収泡で包まれ,その後,包装されますカスタムサイズ強化された輸出用木製の箱です.すべての箱は防水で防煙です (ISPM-15に対応します).

• アクセサリー:小さい部品 (スプレーガン,ポンプ,電池板) は,密閉されたプラスチック袋や泡付きの箱に詰め込まれます.

• 輸送:

  • 荷乗港:シェンゼン / 広州 / 上海,中国 (クライアントの要求に応じて).

  • リードタイム:標準線:20〜30日カスタマイズライン:注文の確認と技術承認後30~45営業日

  • 輸送方法:海上 (FCL/LCL),航空貨物,または特急配送で配備品を入手できます.

  • 送料条件:FOB,CIF,CNF,DDPカスタマイズできる場所と好みの元に

• ドキュメント:商品請求書,梱包リスト, konosament,使用説明書,CE証明書 (該当する場合) を提供する.

よくある質問

Q1: この自動ラインではどの種類のコーティングが適用できるのですか?
A: このラインは,水性,溶剤性,UV固化性,PU,NC,酸固化性塗料を含むほとんどの木材コーティングと互換性があります.スプレーガン,ポンプシール,乾燥方法の選択は,オーダーメイド特定のコーティングの化学成分に基づいて

Q2: ラインは平面パネルとプロファイルの縁の両方を噴霧できますか?
A: 平面パネルでは,回転砲は優れたカバーを提供します.カスタマイズできるサイドマウントの銃や別々のエッジスプレーモジュールです. 相談中にエッジコーティングの要件を指定してください.

Q3:手動噴霧に比べると どれだけの塗料を節約できますか?
A: 自動化システムは通常 70-80%の 送料効率を達成します つまり手動噴霧と比較して 20-30%の 塗料廃棄物が少なくなります閉ざされたスプレー室とオーバースプレー回収システムは,さらに材料損失を減らす.

Q4:色を変えるのにどれくらいかかるの?
A: オプションの自動洗浄システムでは,色変更は5〜10分で完了できます.洗浄システムなしでは,手動洗浄は約15〜20分かかります.

Q5: 水性コーティングの典型乾燥時間は?
A: 乾燥時間は,コーティングの厚さ,温度,空気流量に依存します. 60-80°CのIR乾燥オーブンの場合,水ベースのコーティングは通常2-5分で固まります.カスタマイズするオーブンの長さと温度帯を 必要な生産速度に合わせます

Q6: このラインを既存のUV硬化機やコンベヤーに組み込むことはできますか?
A: はい. 私たちのラインは,モジュール統合のために設計されています. あなたの既存の機器の仕様 (高さ,速度,インターフェース) を提供してください.カスタマイズする配給/配給部分に 対応する

Q7:スプレーガンにはどんなメンテナンスが必要ですか?
A: 噴嘴とエアキャップの日常清掃が推奨されています.詳細な保守スケジュールを提供し,基本的な清掃ツールが含まれています. 交換シールと針はスペアパーツとして利用できます.

Q8: 海外のお客様にトレーニングと設置を申し出ますか?
A: はい. 当社のエンジニアによる現場の設置と稼働 (旅行費は顧客が負担します). 費用削減のために遠隔サポートのビデオガイドによる設置も提供します..操作者訓練は現場またはライブビデオセッションを通じて実施できます.

Q9 保証期間は何ですか? 保証期間は何ですか?
A: 保証期間は,使用開始日から12ヶ月 (または出荷日から14ヶ月,いずれかが早ければ) です.製造の欠陥や機械部品の早期故障をカバーします.消耗部品 (噴霧ノズル)電気部品は6ヶ月保証されています.

Q10: この線は,より高速な速度や追加機能のために後ほどアップグレードできますか?
A: はい 模型の設計により 将来のアップグレードも可能になります 噴霧銃を追加したり 乾燥炉を拡張したり 紫外線固化モジュールを組み込むなどです将来の計画について,我々のエンジニアと議論してくださいカスタマイズできるアップグレード経路
