詳細情報 |
|||
| 最低加工長さ: | 1000mm | タイプ: | 自動スプレー塗装装置 |
|---|---|---|---|
| ネットペーパー幅: | 920mm | 寸法: | 1200mm×800mm×1500mm |
| 噴射距離: | 0-200mm | 応用: | 工業用部品の表面コーティング |
| 噴霧銃直径: | 1.0-1.5mm | マニングレベル: | 2-3人 |
| ハイライト: | 360°回転式噴霧機,鋳造されたパルプスプレーコーティング機械,パーソナライズ可能なスプレーパス家具板コーティング |
||
製品の説明

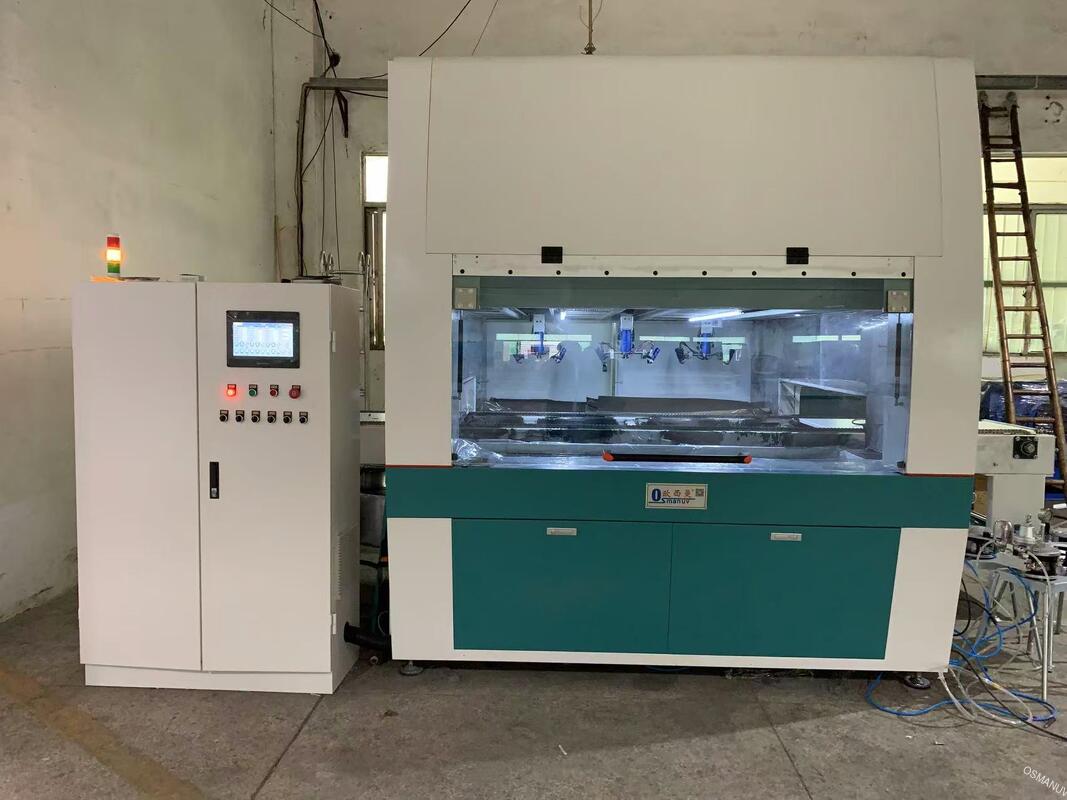

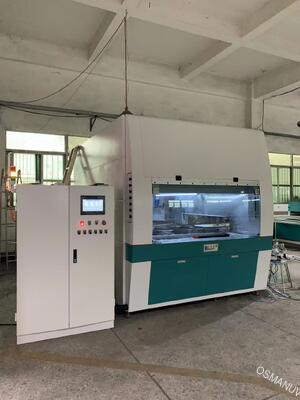

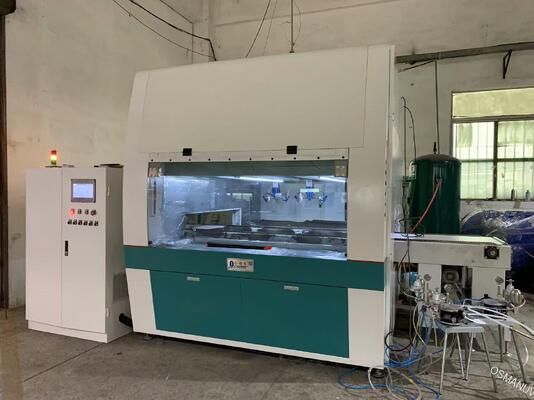

モールドパルプおよび家具ボード表面コーティング用の360°往復噴霧機
この高度なスプレー装置は、パルプ成形製品や家具のコンポーネントなどの複雑な形状のワークピースの表面を完全にカバーするためのカスタマイズ可能なスプレー経路を備えています。
生産ラインの統合
当社の 360° 往復噴霧機は、自動表面仕上げライン内のコアモジュールとして機能します。標準的な生産ライン構成には次のものが含まれます。

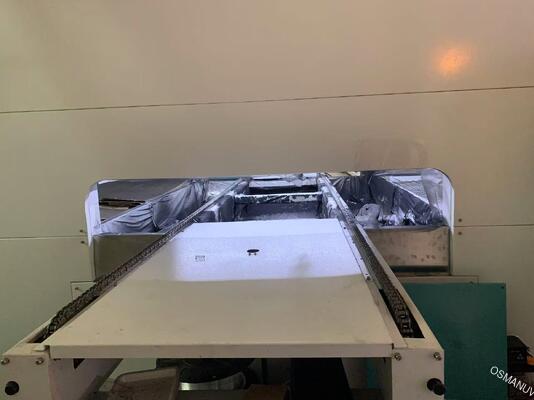

- 自動供給コンベア：パルプモールド製品や家具パネルの連続投入
- ワーク位置決めシステム:一貫した配置と向きを確保

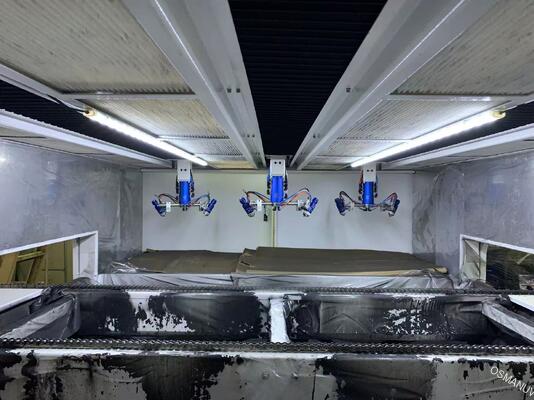

- 360°往復噴霧機:あらゆる角度から塗装を行うコア装置
- フラッシュオフトンネル:硬化前に溶剤を蒸発させます。
- 乾燥/硬化オーブン:塗料硬化用のIRオーブンまたはUV硬化機
- 冷却セクション:乾燥後の製品温度を下げる
- 自動集積・回収装置：完成品の組織化された出力
注記：ワークショップのレイアウト要件に基づいて、インラインまたはオフライン操作向けに構成をカスタマイズできます。
技術仕様
| パラメータ | 標準モデルA | 標準モデルB | カスタマイズ可能な範囲 |
|---|---|---|---|
| モデル番号 | SK-RP360-1200 | SK-RP360-2000 | カスタマイズ可能なプレフィックス |
| 最大。ワークピースのサイズ (長さ×幅×高さ) | 1200×600×300mm | 2000×1000×500mm | 最大3000×1500×800mm |
| スプレーガンの数量 | 2本（レシプロ） | 4本（往復＋固定） | 2～8個カスタマイズ可能 |
| ガン回転角度 | 360°連続 | 360°連続 | 0～360°プログラム可能 |
| 往復速度 | 0～60m/min（可変） | 0～80m/min（可変） | 0～100m/分 |
| コンベヤ速度 | 0～15m/分 | 0～20m/分 | 0～30m/分カスタマイズ可能 |
| スプレー幅 | 800mm | 1400mm | 500～2000mmカスタマイズ可能 |
| 塗料供給システム | 圧力タンク(20L) | 圧力タンク(40L) | ダイヤフラムポンプ/循環システムオプション |
| 制御システム | PLC + タッチスクリーン | PLC + タッチスクリーン | 遠隔監視/MES統合オプション |
| 電源 | 380V 50Hz 3相 | 380V 50Hz 3相 | 220V / 415V / カスタマイズ可能 |
| 空気消費量 | 800L/分 | 1200L/分 | 銃の構成に応じて |
| 機械の寸法 (長さx幅x高さ) | 4000×1800×2200mm | 5000×2200×2500mm | カスタマイズ可能 |
アプリケーション
この 360° 往復噴霧機は、均一な表面コーティングを必要とするさまざまな業界で広く使用されています。
- パルプモールド製品:卵トレイ、果物トレイ、カップキャリア、工業用パルプ包装材の耐水性コーティング、カラーペイント、または抗菌剤
- 家具製造:無垢材家具部品、MDFボード、ドア外板、化粧パネルのコーティング
- 自動車部品:インテリアトリムコンポーネントおよび小さなプラスチック部品のスプレー
- 電子機器ハウジング:電子筐体への保護および装飾コーティングの塗布
- 建設資材:建築装飾要素のシーリングと塗装
主な特長
- 360°連続回転:複雑な 3D ワークを完全にカバーし、死角をなくします
- サーボ駆動の精度:高精度サーボモーターによる一貫した再現性のあるスプレーパターン
- インテリジェントPLC制御:レシピ保存と生産監視を備えたユーザーフレンドリーなタッチスクリーンインターフェイス
- クイックカラーチェンジシステム:オプションのパージおよびフラッシュシステムにより、迅速な色変化を実現
- 液だれ防止ノズル設計:塗料の無駄やワークの汚染を防ぎます
- モジュラー設計:メンテナンスや清掃に簡単にアクセスできるため、ダウンタイムが削減されます
- エネルギー効率が高い:最適化されたスプレーパターンにより、過剰スプレーとVOCの排出が削減されます。
カスタマイズオプション
当社の 360° 往復噴霧機は、独自の生産要件を満たすために高度にカスタマイズ可能です。
- スプレーガンの構成:スプレーガンの数と配置をカスタマイズ可能
- ワークピースの取り扱い:ベルトコンベア、チェーンコンベア、または回転テーブルシステムの選択
- 制御プログラミング:さまざまな製品モデルに合わせてカスタマイズ可能なスプレー経路とタイミングプログラム
- 塗料供給システム:圧力タンク、循環システム、ダイヤフラムポンプの選択
- エンクロージャーと濾過:ウォーターカーテンまたはドライフィルターシステムを備えたカスタマイズ可能なスプレーブース
- 材料構造:湿潤エリア用のステンレス鋼または軟鋼の選択
サポートとサービス
- プリセールスサポート:弊社のデモラボでの無料サンプルテスト
- アフターサービス：年中無休のオンライン技術サポート、オンサイト設置ガイダンス、試運転
- 保証：マシン全体の 12 か月保証とスペアパーツの迅速な配送
- トレーニング：機械の操作とメンテナンスを含む無料のオペレータートレーニング
梱包と配送
- パッキング：安全な輸送のための強化された輸出用木箱を備えた保護ストレッチフィルム
- 配送：船便（FCL/LCL）、航空便、または速達で利用可能
- 積地港:深セン / 広州 / 上海 (クライアントのリクエストに応じて)
- リードタイム：注文確認後20〜30営業日
よくある質問
Q1: 卵トレイなどの異形パルプモールド製品にも対応できますか?
はい、絶対に。当社の 360° 往復噴霧機は、複雑な形状に合わせて特別に設計されています。 360 度回転するガンとプログラム可能なスプレー パスにより、成形パルプ製品の凹部や端にも均一なコーティングが確実に施されます。
Q2: 機械はどのようにして過剰スプレーや塗料の無駄を防ぐのですか?
この機械はガンの動きを正確にサーボ制御する機能を備えており、必要な箇所にのみペイントが塗布されるようにします。さらに、液だれ防止ノズルの設計により、ガンがスプレー位置にないときの液だれを防ぎます。スプレー ブースには、オーバースプレーを捕捉するためのウォーター カーテンまたは乾燥フィルター回収システムを装備することもできます。
Q3: 同じ機械で水性塗料と溶剤性塗料の両方をスプレーできますか?
はい、本機は水性、溶剤系、UVコーティングなど、さまざまな種類の塗料に対応しています。ただし、ポンプ、タンク、配管の材料の選択は、特定の塗料の化学的性質に基づいてカスタマイズする必要がある場合があります。
Q4: 色を変更する場合、マシンを掃除するにはどうすればよいですか?
素早い色変更には、オプションの自動パージおよびフラッシュ システムをお勧めします。手動洗浄の場合、スプレーガンと塗装ラインは簡単に分解して洗浄できるように設計されており、ダウンタイムが最小限に抑えられます。
Q5: この機器の一般的な回収期間はどれくらいですか?
これは生産量と人件費によって異なります。通常、顧客は塗料消費量の削減 (手動スプレーと比較して 20 ～ 30% の節約)、一貫性の向上による不合格率の削減、および労働力の節約により、12 ～ 18 か月以内に投資回収が見込まれます。
Q6: この機械を既存のコンベヤシステムと統合できますか?
はい、機械のコンベアの高さと速度は、既存の生産ラインに合わせてカスタマイズできます。ご相談時に現在の回線仕様をお知らせください。
