詳細情報 |
|||
| ドライヤータイプ: | 紫外線乾燥 | スピード: | 0～15m/分 |
|---|---|---|---|
| 広い範囲で作業する: | 300*350mm | 電源: | 電気 |
| コーティング材: | UVコーティング | マシンカラー: | カスタマイズされた |
| プレートタイプ: | UV硬化機 | 特徴: | 省エネ |
| ハイライト: | オイルコーティングのUV硬化トンネル,高強度UV水銀硬化機,高光沢コーティングのUV硬化トンネル |
||
製品の説明

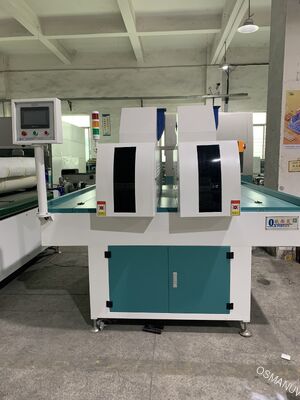

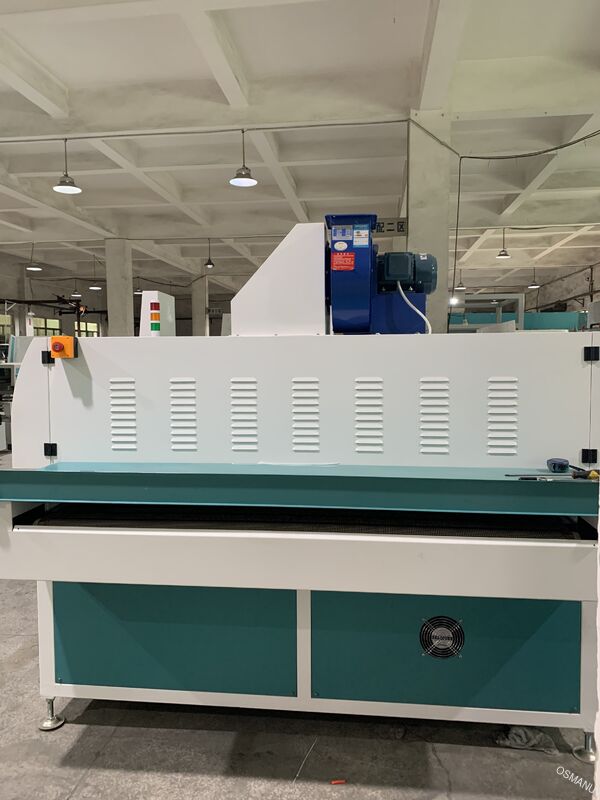

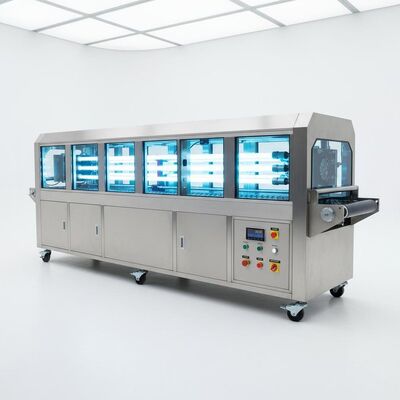

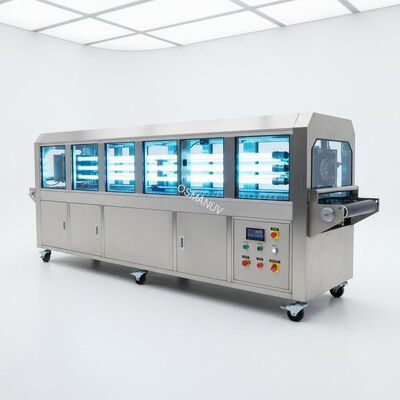

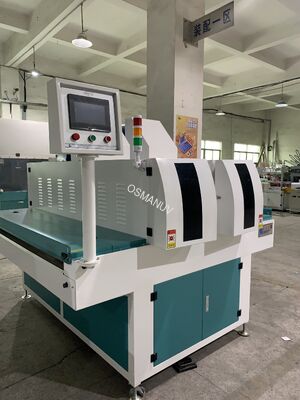

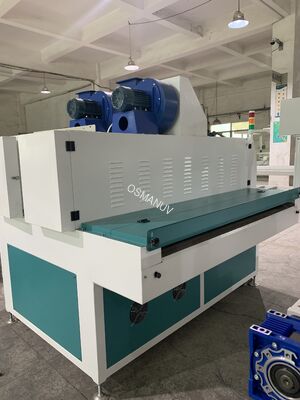

高光沢油性コーティング用の高強度 UV 水銀硬化トンネル
生産ライン構成
このシステムは標準的なインライン硬化ステーションであり、自動コーティング ラインに簡単に統合できます。

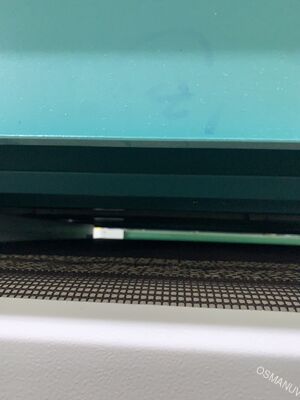

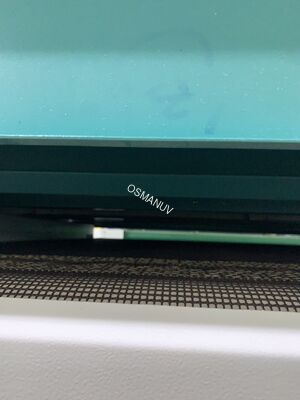

- インフィードコンベヤセクション:同期ベルトまたはローラーコンベア

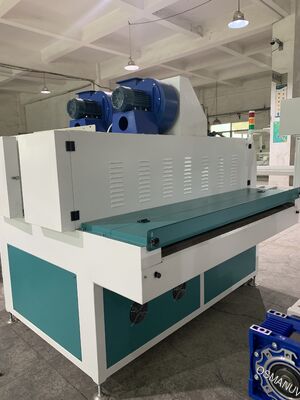

- UV硬化チャンバー:高輝度中圧水銀 UV ランプアレイ、最適化されたリフレクター、排気システムを含むハウジング
- アウトフィードコンベアセクション

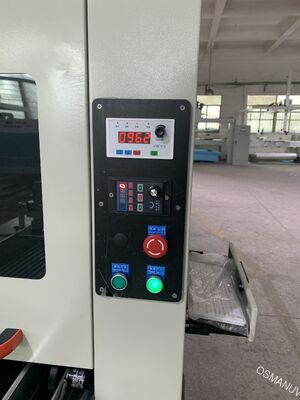

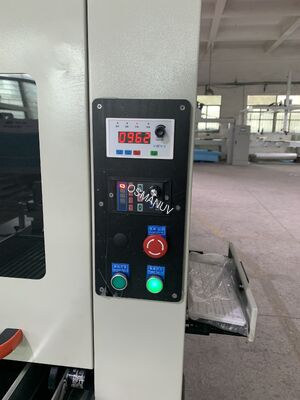

- 電源および制御キャビネット:中央ユニットにはランプ電源 (安定器)、冷却システム制御、および PLC が収納されています。

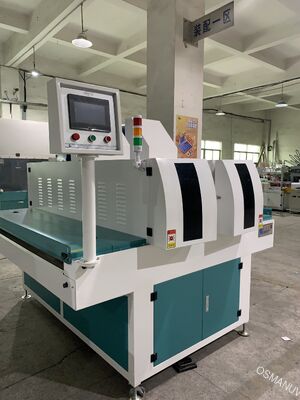

- オペレーターインターフェース:システム制御および監視用のタッチスクリーン HMI
製品概要
この高強度 UV 水銀硬化トンネルは、平らな基材上の油性コーティング、ワニス、インクを完全かつ迅速に硬化するように特別に設計されています。広域スペクトルの中圧水銀ランプを利用して、広範囲 (365nm、385nm、254nm を含む) にわたって強力な UV エネルギーを照射し、深い完全硬化と優れた表面硬度を確保して高光沢仕上げを実現します。その堅牢な設計により、工業用塗装およびコーティング環境における信頼性の高い継続的な動作が保証されます。
技術仕様
| カテゴリ | パラメータ | 仕様 |
|---|---|---|
| コア UV ソース | ランプの種類 | 中圧水銀ランプ（標準） |
| 紫外線波長 | 広範なスペクトル: 200nm～450nm (ピークは365nm、385nm) | |
| ランプ電力 | カスタマイズ可能（例：1ランプあたり120W/cm、160W/cm、200W/cm） | |
| ランプの数 | カスタマイズ可能(バランスの取れた硬化には通常 2、3、または 4 つのランプ) | |
| 硬化性能 | 有効硬化幅 | カスタマイズ可能（標準：600mm、1000mm、1300mm） |
| コンベヤ速度 | 調整可能、通常 2 ～ 25 メートル/分 | |
| 表面での UV 強度 | 最大 800+ mW/cm² (電力設定で調整可能) | |
| フィジカルとユーティリティ | 機械寸法 (長さ×幅×高さ) | カスタマイズ可能硬化幅と必要な滞留時間に基づく |
| 冷却方法 | 強制空冷（標準）/水冷（オプション） | |
| 電源 | 380V/220V 三相 50/60Hz (カスタマイズ可能) | |
| 制御と安全性 | 制御システム | 7 インチ タッチスクリーン HMI を備えた PLC、レシピ ストレージ |
| 安全機能 | インターロックスイッチ、UVシールドカーテン、過熱保護 |
アプリケーション
- 木製家具、キャビネット、フローリングの高光沢油性トップコートとワニスの硬化
- 金属、プラスチック、複合パネル上の油性インクとコーティングの乾燥と硬化
- 塗装された装飾品や工業用部品の最終硬化
カスタマイズオプション
この UV 硬化システムは非常に優れています。カスタマイズ可能な特定の生産ニーズを満たすには:
- 硬化幅と長さ:トンネルの長さとランプの構成は次のとおりです。カスタマイズされたライン速度と必要な紫外線量に合わせて
- ランプの種類と電力:さまざまな水銀ランプ出力またはハイブリッド (Hg+LED) システムのオプション
- コンベヤの種類: カスタマイズ可能特定のコンベヤ システム (ベルト、ローラー、チェーンオンエッジ) と統合します。
- 冷却と排気:強化された冷却システムや特定の排気設計が可能です。カスタマイズされた工場のレイアウトに合わせて
主な特長
- 油性コーティング用に最適化:完全な UV スペクトルにより、油ベースのシステムで一般的に使用される光開始剤の完全な硬化が保証されます。
- 高輝度出力:高速なライン速度と深い完全硬化を可能にし、表面のベタつきを防ぎます。
- 優れた光沢発現:優れた表面仕上げと硬度を促進し、高品質な外観を実現します。
- 堅牢な工業デザイン:信頼性の高いコンポーネントと簡単なメンテナンス アクセスを備えた 24 時間年中無休の稼働向けに構築
サポートとサービス
- 販売前コンサルティング:無料のプロセス評価と機械仕様
- 設置と試運転:経験豊富なエンジニアによるオンサイトセットアップとプロセスの最適化
- トレーニングとアフターセールス:包括的なオペレータートレーニング、12 か月保証、すぐに入手できるスペアパーツによる生涯技術サポート
梱包と発送
- パッキング：システムは、輸送中に最大限の保護を提供するために、頑丈なフォーム裏地付きの木箱にしっかりと取り付けられています。
- 配送：船便または航空便で世界中に発送されます。すべての税関書類が提供されます。リードタイムは通常 6 ～ 8 週間ですカスタマイズされたモデル
よくある質問
Q1: 一部の油性塗料では水銀ランプが LED よりも優れているのはなぜですか?
A: 従来の油ベースのコーティングの多くは、幅広い UV スペクトルに反応する光開始剤を配合して作られています。水銀ランプはこの全スペクトル (短波長を含む) を提供し、コーティング層全体の完全な硬化を保証します。これは究極の硬度と耐薬品性を達成するために重要です。
Q2: 正しいコンベア速度と UV 線量を決定するにはどうすればよいですか?
A: 必要な投与量は、特定のコーティングによって異なります。私たちは臨床検査を支援したり、ガイドラインを提供したりできます。この機械を使用すると、出力と速度を簡単に調整して、製品に最適なパラメータをダイヤルインできます。
Q3: この機械は熱やオゾンを大量に発生しますか?
A: 水銀ランプは大量の赤外線熱とオゾンを発生します。当社の標準システムには、熱を管理しオゾンを除去するための効果的な空冷と排気が含まれており、基板と動作環境の両方を保護します。
Q4: このシステムは水性 UV コーティングも硬化できますか?
A: はい、非常に効果的です。広いスペクトルと高い強度は、水性 UV コーティングの硬化にも優れており、優れた多用途性を提供します。
Q5: ランプ交換のスケジュールと費用はどれくらいですか?
A: 一般的なランプの寿命は 1000 ～ 1500 時間です。アフターサービスとして、メンテナンススケジュールのご案内や純正交換ランプを低価格でご提供いたします。
