詳細情報 |
|||
| 電源: | 電気 | 該当する業界: | 製造工場 |
|---|---|---|---|
| 批量生産: | 小さい | コーティング材: | 紫外線ニス |
| 印刷スタイル: | デジタル印刷機 | 硬化速度: | 調整可能、最大 60 m/分 |
| 機械試験報告書: | 提供された | 冷却システム: | 空冷 |
製品の説明

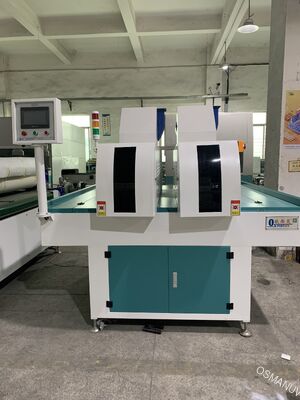

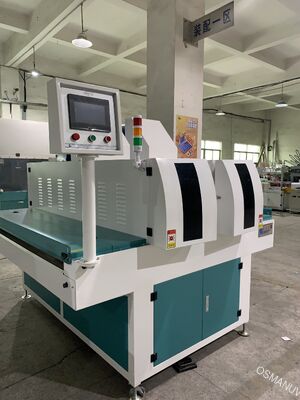

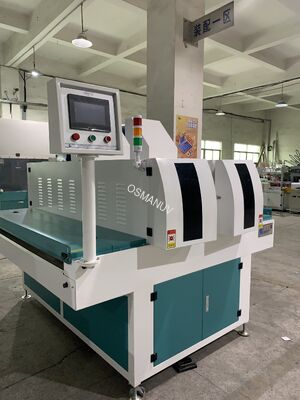

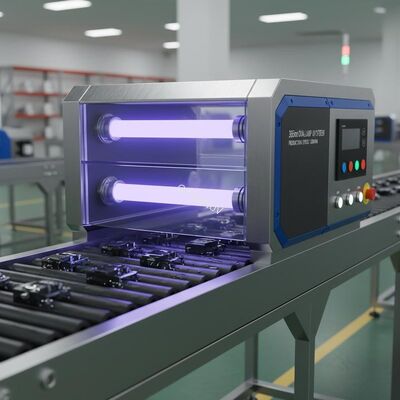

工業用365nmダブルランプUV固化システム 急速生産ラインコーティング
1生産ラインの構成
このシステムは,自動化ラインへのシームレスな統合のためのモジュール式固化ステーションとして設計されています.
-
入力コンベヤーセクション:同期帯またはロールコンベアヤー.
-

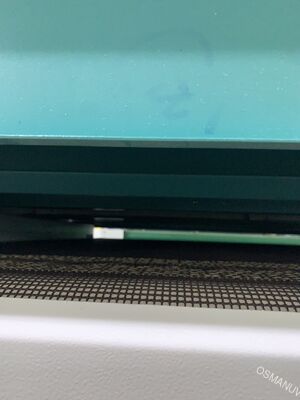

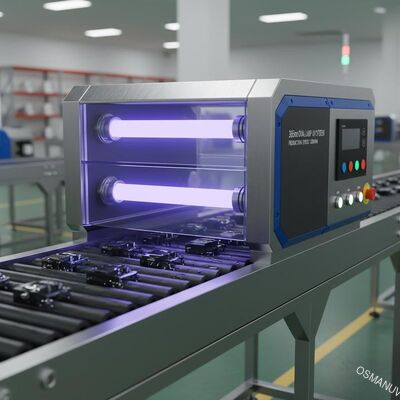

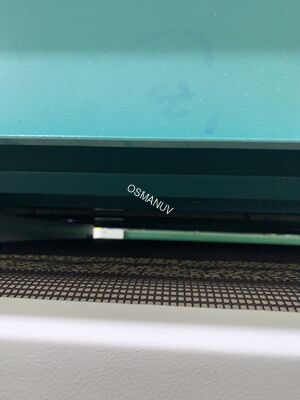

紫外線硬化室:2つの高強度365nm紫外線ランプ組,反射器,冷却システムを含むハウジング.
-
輸送機を外す
-

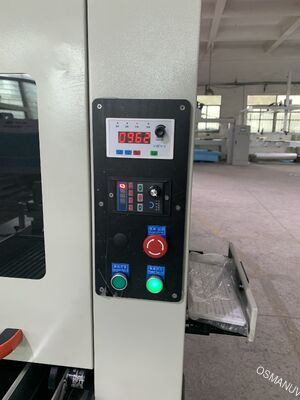

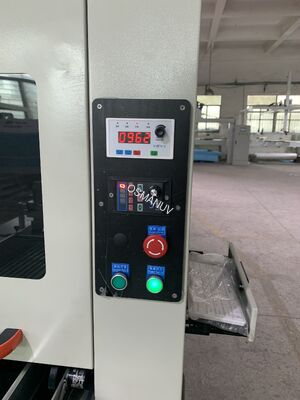

パワー&コントロールキャビネット:水銀やLEDランプの電源 (弾筋/ドライバ),PLC,冷却システムの制御装置を配置する中央装置.
-
操作者インターフェース:システム制御とモニタリングのためのタッチスクリーンHMI (Human-Machine Interface)
2製品説明
この産業用365nmダブルランプのUV固化システムは 製品表面のコーティング,インク,粘着剤,密封剤の高速で直線固化のために設計されています365nm波長で最適化された2つのUVランプを使用激しく,均質な照射を出し,迅速な交差点と表面硬化を実現し,固化時間を数時間/分から数秒に大幅に短縮します.堅牢な構造により,産業環境でも24時間24時間 信頼性の高い動作が保証されます生産の生産量と一貫性を高めます
3. テクニカルパラメータ
| カテゴリー | パラメータ | 仕様 |
|---|---|---|
| 核紫外線源 | 波長 | 365nm (Hgランプの幅広いスペクトルでピーク) |
| ランプ数 | 2 | |
| ランプタイプ | カスタマイズ可能(標準:中圧水銀;オプション:LED,ガリウムドーピング) | |
| ランプの定位電源 | カスタマイズ可能ランプごとに (例えば200W/インチ,300W/インチ) | |
| 硬化性能 | 表面におけるUV強度 | 調節可能,通常 600 mW/cm2 以上 (ランプと距離によって異なります) |
| 効果 的 な 固める 幅 | カスタマイズ可能(標準:300mm,450mm,600mm) | |
| 輸送機の速度範囲 | カスタマイズ可能通常は1~30m/分 | |
| 物理的・有用性 | モジュールの寸法 (L)WH) | カスタマイズ可能幅と必要な滞在時間に基づいて |
| 電気供給 | 380V/220V 3相,50/60Hz (標準)カスタマイズできる) | |

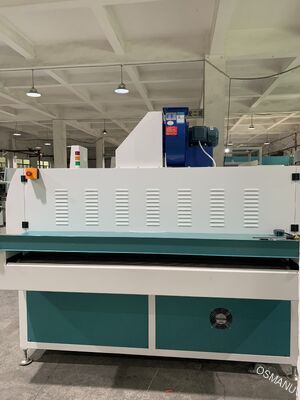

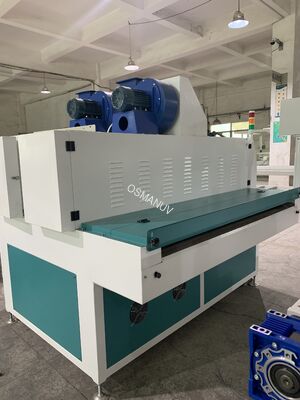

| 冷却方法 | 強制空気冷却 (標準),水冷却 (高出力の場合はオプション) | |
| 制御と安全 | 制御インターフェース | 7インチタッチスクリーンHMI レシピ保存 |
| 安全性 | インターロックスイッチ,UVシールド,過熱防護,ランプの点火アラーム |
4適用する
-
金属,プラスチック,木製製品の保護用または装飾用コーティングの固化
-
インクを印刷やマークするアプリケーションで即座に設定します.
-
電子装置の組成における結合と密封 (例えば,コンフォームコーティング,ポッティング)
-
製品組成における粘着剤の急速な固化
5パーソナライゼーション
生産ラインが違っていることは理解していますカスタマイズできる:
-
厚さと長さ:容器とランプの長さは,オーダーメイド必要なエネルギー量と一致します.
-
ランプタイプと電源:メルキュール,ガリウム,UV LEDの配列を 選択してください コーティングのスペクトルニーズと エネルギー要求に応じて
-
コンベヤー統合:システムにはオーダーメイド特定のコンベヤータイプ (ベルト,ロール,チェーン・オン・エッジ) に統合できます
-
制御統合:通信プロトコル (Profibus,Ethernet/IP) を工場SCADAシステムに統合するために追加することができます.
6主要な特徴
-
速固速度:二重ランプは高紫外線エネルギー出力を提供し プロセスの時間を劇的に短縮します
-
均等な放射線:最適化された反射器設計により,固化幅全体で均等な強度が確保され,一貫した製品品質が確保されます.
-
堅牢な産業設計信頼性の高いコンポーネントと 効率的な熱管理で 継続的な動作に備えています
-
精密制御:ユーザーフレンドリーなHMIでは,強度 (電源設定による) とコンベヤー速度を正確に制御し,正確なUV量をダイヤルできます.
-
エネルギー効率の良い選択肢高効率のUVLEDモジュールで利用可能で,低電力消費と即時オン/オフです.
7サポートとサービス
-
販売前エンジニアリングシステムサイズと仕様に関する支援
-
設置と投入:サイト上の設定と最適化
-
訓練操作員とメンテナンススタッフの全面的な訓練
-
販売後サポート:12ヶ月保証 簡単に手に入るスペアパーツ 遠隔/現場技術サポート
8梱包と輸送
-
梱包:このシステムは 輸送中に完全な保護のために 頑丈で衝撃吸収性のある木製の箱に 安定して設置されています
-
輸送:海運または航空運送で送ります.必要なすべての関税文書が提供されています.標準モデルでは通常6〜8週間です.
9よくある質問
-
Q1: 365nmと395nmのUV光との違いは何ですか?
-
A: その通り365nmは,より高い光子エネルギーを持つより低い波長で,しばしばより深い固化開始や特定の光イニシエーターのためによりよい. 395nmは,非常に速い表面固化および一部のLEDシステムでより一般的です.適正な波長は,あなたのコーティング化学に依存します.
-
-
Q2:このシステムは プラスチックのような熱に敏感な基板に UVコーティングを 固めることができるのか?
-
A: その通りそうです 冷却システムは熱を制御しますカスタマイズできる水冷ランプのホースやUVLEDモジュール (IR熱を最小限に生じる) のようなオプションが利用できます.
-
-
Q3: コーティングの適切なコンベア速度をどうやって決めるか?
-
A: その通り必要な速度は,あなたのコーティングが必要とするUVドージに依存します. 私たちは,実験室のテストを支援したり,ランプのパワーと強度に基づいてガイドラインを提供することができます.HMI は,最適化のために簡単な速度調整を可能にします.
-
-
Q4: ランプの交換は簡単ですか?
-
A: その通りはい.このシステムは,ランプのアクセスと交換を簡単にして,ダウンタイムを最小限に抑えることに設計されています.交換間隔はランプの種類と使用時間に依存します.
-
-
Q5: システムをアップグレードしたり,ランプを後に交換したりできますか?
-
A: その通り模型の設計により 将来のカスタマイズ電気互換性がある場合,ランプの電力をアップグレードしたり,場合によってはランプの種類を変更したりします.
-
