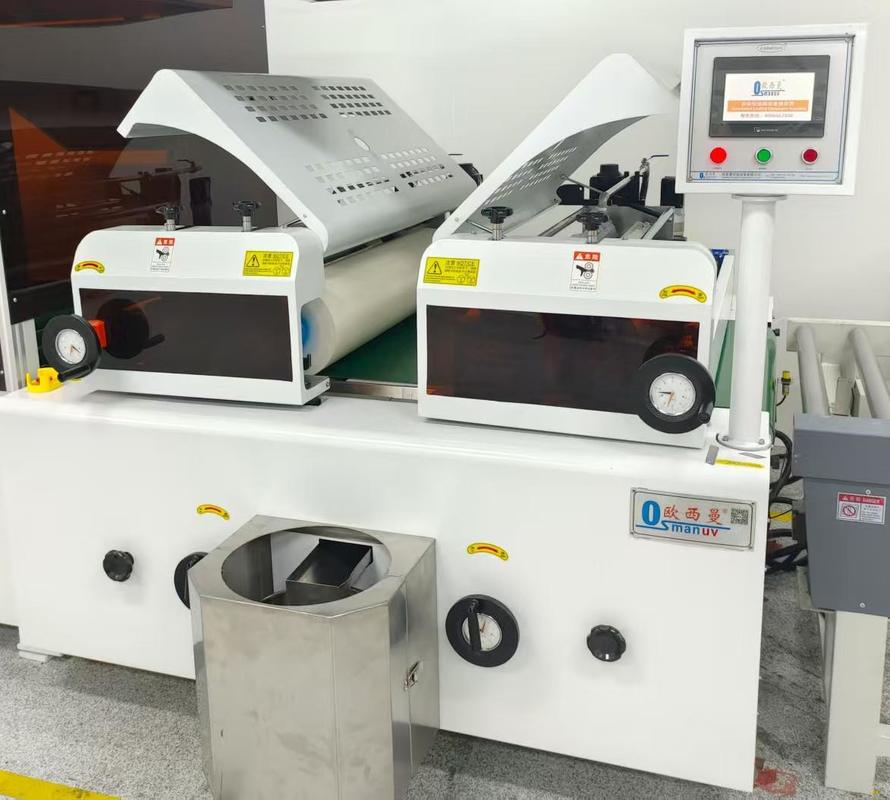

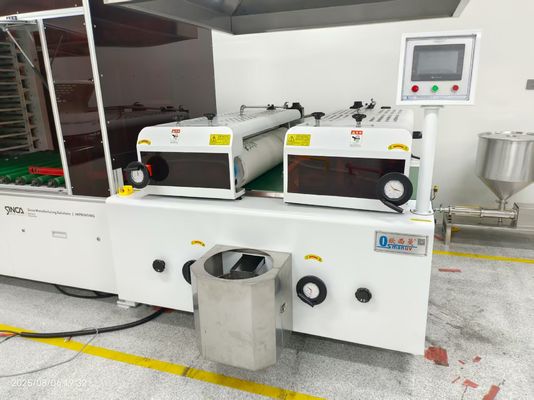

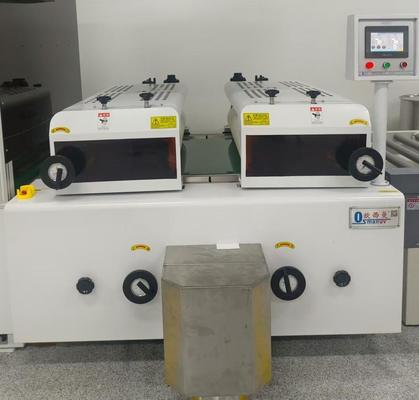

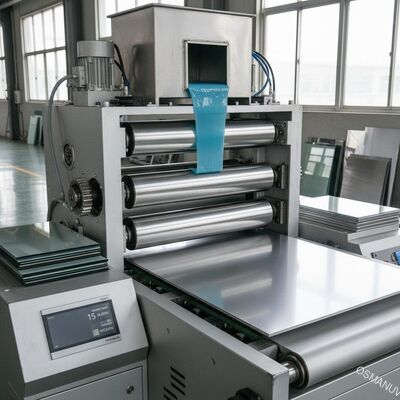

大型パネル、金属板、ガラスへの均一コーティング用高速精密二ロールコーター
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | OSMANUV |
| 証明: | ISO9001 |
| モデル番号: | ISO9001 |
| ドキュメント: | Two-roller coating machine.pdf |
お支払配送条件:
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 木箱 |
| 受渡し時間: | 30~45日 |
| 支払条件: | T/T |
| 供給の能力: | 交渉 |
|
詳細情報 |
|||
| マックスコーティングの厚さ: | 10mm | 製品名: | ローラーコーティング装置 |
|---|---|---|---|
| 搬送ローラー: | 電力: 1.5KW | 制御システム: | ピーシー |
| 生産サイクル: | 45日 | 電源: | 220v/50hz |
| ローラー幅: | 基板幅に合わせてカスタマイズ可能 | 状態: | 新しい |
| ハイライト: | 金属板用精密二ロールコーター,ガラス用高速ローラーコーター,大型パネル用均一コーティング装置 |
||
製品の説明
大幅なパネル,金属シート,ガラスの均質なコーティングのための高速精密二ロールコーティング
(一貫したフィルム厚さと高出力を要求する生産ラインのために設計されています)

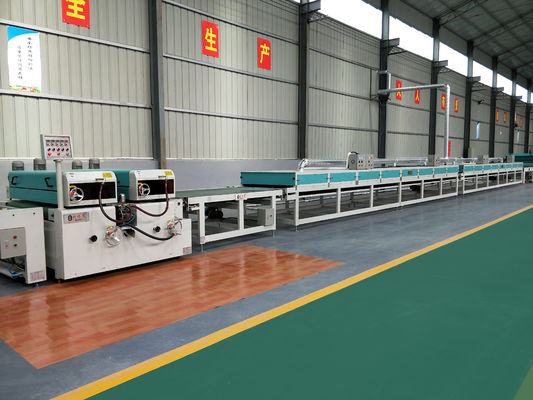

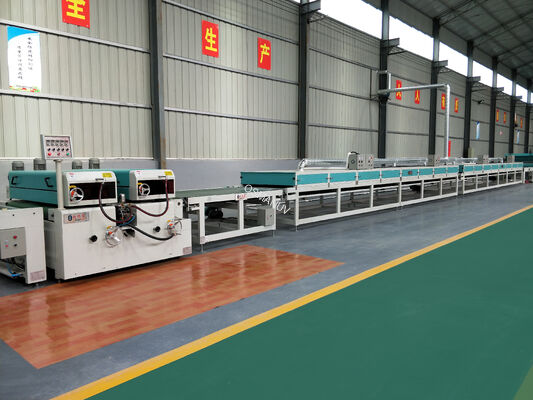

生産ラインの構成
この統合システムは,連続で自動化された動作のために設計されており,通常,以下のラインコンポーネントと接点があります.
-
ローラー/インフィードコンベヤー:基板 (パネル,シート) を一貫した高さと速度で提示する.
-
予備清掃/表面処理ステーション (オプション):コーティングの粘着に最適な表面エネルギーを確保します
-
精密な2ロール塗装頭:精密グラウンドアプリケーションロールと計測ロールを含むコアユニット.
-
封閉ループのコーティング供給システム:容器,ポンプ,フィルター,材料の一貫性のための循環回路を含む.
-
乾燥/固化炉 (下流):溶剤蒸発や塗装のUV/熱固化のために
-
PLCベースの中央制御パネル:ロール速度,ギャップ,コーティング粘度,メインラインとの同期を管理します.
製品説明
高速精密2ロールコーティング機は 要求の高い産業用用途のために 設計されています 特殊なフィルム厚さ制御と 平坦で硬い基板の仕上げ品質が必要です2つの反回転ロールを使用する (適用器と計測器)この機械は,MDF/木板に均質なコーティングを施すのに理想的です.複合板鉄板 (鋼,アルミニウム) とガラスパネルを最小限の廃棄物と最大限の繰り返しが可能です.高度にカスタマイズ可能建築,自動車,家電の製造における 大量生産ラインの礎石です
テクニカルパラメータ
| パラメータカテゴリ | 仕様 | 注記 / 設定可能なオプション |
|---|---|---|
| モデル | TRC-1800-HS | オーダーメイド・モデル指定が可能 |
| 最大 基板の幅 | 1800mm | 完全にカスタマイズ可能600mmから2500mm以上 |
| 基板の厚さ範囲 | 0.5mmから50mm | ロールギャップとフィードテーブルで調整可能 |
| コーティングロール直径 | 250 mm (硬いクロム付鋼) | オプション:セラミック,ゴムで覆われた (様々な硬さ),カスタム直径 |
| メーターロール直径 | 200mm (精密磨削鋼) | |
| ロールスピード範囲 | 5〜150メートル/分 | PLCで同期するライン速度 |
| 速度比 (適用者:計測) | 調節可能:1: 1から1:5 | 精密な制御のための独立したサーボドライブ |
| フィルム厚さ範囲 (湿) | 10 - 500 マイクロン | 材料の粘度とロールギャップに依存する |
| 厚さ制御 | 両側からマイクロメーター調節;厚み計のフィードバック付きのオプションの自動ギャップ制御 | |
| コーティング材料の粘度 | 50〜5000CP | システムが必要かもしれないカスタマイズ特定の材料について |
| ドライブシステム | 精度減速装置のACサーボモーター | |
| 制御システム | 産業用タッチスクリーンHMI+PLC,レシピ保存と診断機能 | |
| 総寸法 (LxWxH) | ~3000 x 2500 x 1800 mm | 大きく異なります.カスタム幅要求 |
適用する
-
建築用パネル:MDF,HPL,ACM (アルミニウム複合材料) パネルのコーティング
-
金属製造:機械,家具,建物の部品のための鋼材とアルミニウムシートにプライマーと上層塗装を施す.
-
ガラス加工:グラスパネルに装飾的,反射的,または機能的なコーティングを施す.
-
一般工業:複合板,プラスチックシート,その他の平らな基板のコーティング
カスタマイズ
広範囲にわたるカスタマイズ精密なプロセスに合わせて:
-
幅とフレーム:機械の幅と構造は 最大の基板サイズに合わせて作られています
-
ロール構成:ロール材料 (鋼,陶器,シリコン,EPDM),表面仕上げ,硬さ
-
コーティング供給: カスタム高固体や溶媒ベースの材料の設計,閉回路システム,または真空回帰
-
統合特定の乾燥オーブン,コンベアシステム,工場自動化ネットワークとシームレスに接続するように設計されています
特徴
-
優れた仕上げ品質:精密な磨きロールと調節可能な速度比で 欠陥のない均質なコーティングが可能になります
-
精度計測:両方のロールの独立したサーボ制御により,フィルム厚さと材料の堆積を正確に制御できます.
-
材料の高効率性:リバース メーター ロール 操作 は,廃棄物 を 最小限に抑え,高価 な コーティング を 精密 に 施す こと が でき ます.
-
スピード変更:ロールギャップのツールなしの調整と簡単にアクセスできるパンの設計により,製品ラインの更なる変更が容易になります.
-
頑丈な建築重用鋼のフレームと工業用部品は長期の安定性と最小限の保守を保証します
サポートとサービス
-
応用工学プロセス可行性とパラメータ最適化へのサポート
-
設置と訓練現地での稼働と操作者/メンテナンスに関する包括的な訓練
-
保証:12ヶ月 消耗用ロールを除く
-
販売後サービス:遠隔技術サポート 簡単に手に入る部品 予防的なメンテナンス計画
梱包 と 輸送
-
梱包:主要な 部品 は,防水 や 衝撃 吸収 する 材料 を 用い た 木製 の 箱 に 詰め られ ます.電気 部品 は 密閉 さ れ た 箱 に 別々 詰め られ て い ます.
-
輸送:FOB/CIF条件は利用可能です. 標準的なリードタイムは,注文確認後8~12週間です.カスタマイズ範囲について
よくある質問
-
Q: このコーティングはUV耐固性コーティングに対応できますか?
A: そうですカスタマイズできるローリング材料 (UV化学と互換性) と閉ループシステムで,鍋での固化防止.UVオーブンとの統合は典型的です. -
Q: 塗料の厚さをどのように監視し制御するのですか?
A: 当初はマイクロメートルのロールギャップで設定されます.選択的なカスタマイズインラインの湿膜厚み計と自動ギャップ調整システムで -
Q: 粘着層を塗り付けるのに適していますか?
A: はい. 2 ロール の システム は,均一 な 粘着 フィルム を 適用 する ため に 優れています. 特定の ロール 表面 の 材料 や 清掃 システム が 適用 さ れ ます.オーダーメイド粘着性について
