詳細情報 |
|||
| 保証: | 1年間のメーカー保証 | 起源: | 中国 |
|---|---|---|---|
| 色: | 青、白、緑からお選びいただけます | コンベヤーのサイズ: | カスタマイズ |
| 関数: | 輸送 | 作業速度: | 1-10m/min |
| カスタマイズされた: | はい | 使用法: | あなたの要求として |
| ハイライト: | 自動化用ヘビーデューティーガントリーロボット,高ペイロードパネルハンドリングロボット,パルプ成形積載ガントリーロボット |
||
製品の説明

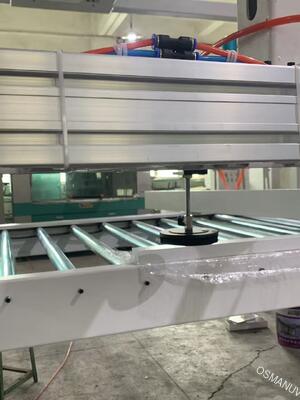

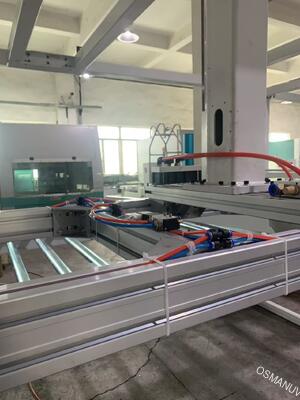

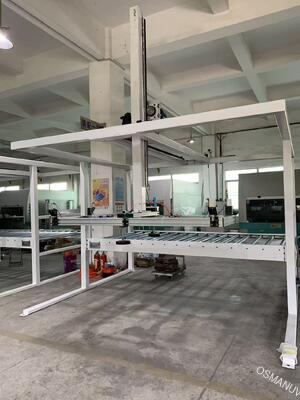

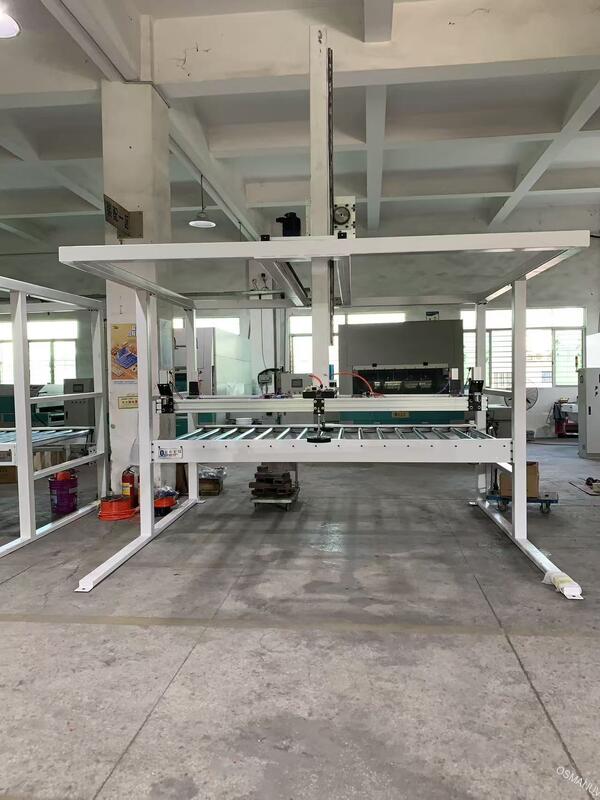

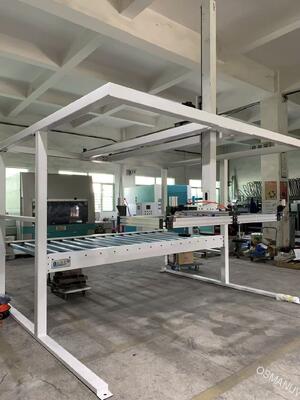

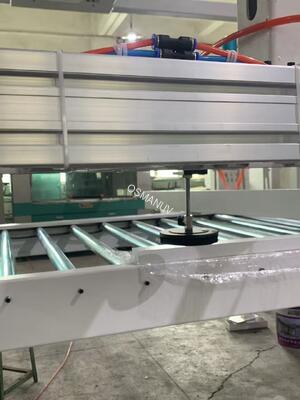

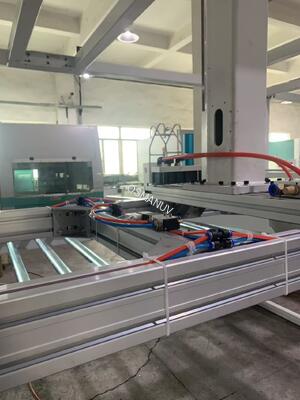

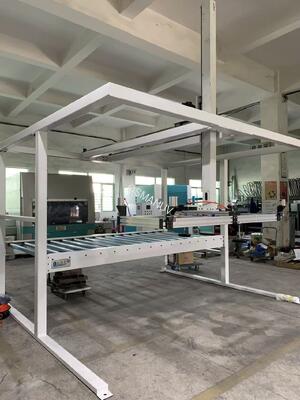

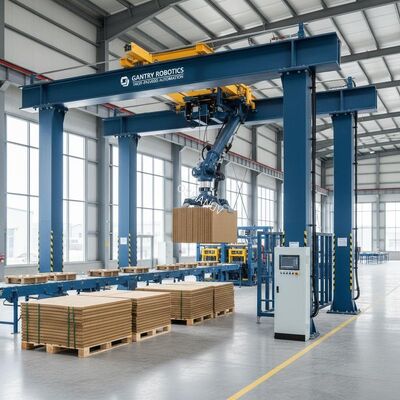

パネル＆パルプ成形ハンドリング用ヘビーデューティーガントリーロボット | 高ペイロードのローディング/アンローディング自動化
製品説明:
このヘビーデューティーガントリーロボットは、シート材（パネル、ガラス、複合材料など）や三次元製品（パルプ成形品など）の完全自動化、精密、かつ信頼性の高いローディングとアンローディングのために設計されています。剛性の高いモジュールフレーム上に構築されており、高度なカスタマイズ性を備えた作業範囲とエンドエフェクタオプションを提供し、生産ラインにシームレスに統合し、手作業を置き換え、効率性、一貫性、安全性を向上させます。
生産ライン統合の構成:
-
剛性モジュールガントリーフレーム（X、Y、Z軸）
-
高精度サーボドライブシステム＆リニアガイド
-
カスタマイズ可能なエンドエフェクタ（メカニカルグリッパー、真空吸盤アレイ、特殊治具）
-
プログラマブルロジックコントローラー（PLC）＆モーションコントロールシステム
-
安全柵＆ライトカーテン（オプション）
-
上流/下流設備（コンベア、プレス、乾燥機）との統合インターフェース
-
オペレーターコントロールパネル（HMI）
技術的パラメータ:
| パラメータカテゴリ | 詳細と仕様 |
|---|---|
| ガントリー構造 | モジュール式アルミニウムまたはスチールプロファイル、サイズはカスタマイズ可能 |
| 軸数 | 標準3軸（X、Y、Z）、ロータリー軸（A）はオプション |
| 可動範囲（X、Y、Z） | 完全にカスタマイズ可能（例：X：2000-6000mm、Y：1000-3000mm、Z：500-1500mm） |
| 位置決め精度 | ±0.1mm（標準） |
| 最大速度 | 最大2 m/s（リニア、負荷と移動距離に依存） |
| 最大ペイロード | カスタマイズ可能10 kgから300 kg以上 |
| 制御システム | 専用モーションコントローラー付き産業用PLC、ユーザーフレンドリーなHMI |
| プログラミング | ティーチペンダントおよび/またはオフラインPCプログラミング |
| 電源要件 | 380V / 50Hz / 3相（標準、カスタマイズ可能） |
| 通信 | 標準Ethernet/IP、Profinetなど、ライン統合用 |
アプリケーション:
-
板材業界:CNCルーター、パネルソー、塗装ラインの自動供給/排出、合板、MDF、パーティクルボード、金属板のスタッキング/デスタッキング。
-
紙パルプ成形業界:成形プレスからコンベアまたは乾燥ラックへの湿式/乾式パルプ成形品（トレイ、食器など）の高速ピックアンドプレース、スタッキング、パレタイジング。
カスタマイズ:
当社のシステムの核心的価値は、その広範なカスタマイズ性にあります。お客様の特定の製品のサイズ、重量、形状（平らなシートまたは複雑な3Dパルプ成形品）、および材料表面に合わせて、可動範囲、構造剛性、ペイロード容量、移動速度、そして最も重要なエンドエフェクタツール（真空エリア、グリッパータイプ、特殊治具）を調整します。
特徴:
-
高剛性＆高精度:反復的なハンドリングタスクに対して、安定した正確な位置決めを保証します。
-
柔軟なツール:クイックチェンジのエンドエフェクタにより、1つのシステムで複数の製品タイプを処理できます。
-
高い信頼性:最小限のメンテナンスで、産業環境での24時間365日の運用向けに設計されています。
-
シームレスな統合:上流および下流の機械との容易な通信により、連携した自動化を実現します。
-
安全性の向上:反復的、過酷、または危険な手作業から作業者を解放します。
サポートとサービス:
レイアウト設計、設置監督、包括的なプログラミングと操作トレーニング、1年間の保証、リモート診断サポート、および容易に入手可能なスペアパーツを含む、完全なプロジェクトサポートを提供します。
梱包と発送:
主要な構造コンポーネントは木枠にしっかりと梱包されています。精密ガイドと電気コンポーネントは個別に箱詰めされ、湿気や衝撃から保護されています。発送条件（FOB、CIFなど）は、目的地に基づいて交渉可能です。
FAQ:
-
Q: 湿ったパルプ成形品のような壊れやすい製品を扱えますか？
-
A: もちろんです。カスタマイズ可能な真空カップツール（ソフトカップと調整可能な吸引力を使用）と穏やかなモーションプロファイルにより、損傷することなくデリケートなアイテムを扱うことができます。
-
-
Q: プログラミングはどのように行いますか？オペレーターが習得するのは難しいですか？
-
A: グラフィカルインターフェースを備えた直感的なティーチペンダントを介してプログラミングを行います。お客様のオペレーターが自信を持って実行し、基本的なプログラム調整を行えるように、実践的なトレーニングを提供します。
-
-
Q: 1つのガントリーロボットで複数の機械に対応できますか？
-
A: はい、その広いカスタマイズ可能な作業エリアは、複数のステーション（複数のプレスやCNCなど）のインフィードポイントとアウトフィードポイントをカバーするように設計されており、ROIを最大化します。
-
-
Q: カスタムサイズのシステムのリードタイムはどのくらいですか？
-
A: リードタイムは、カスタマイズの複雑さによって異なります。標準的なモジュール設計では、リードタイムが短くなります。技術仕様の最終決定後に詳細なタイムラインが提供されます。
-
-
Q: 既存の生産ラインとの統合エンジニアリングを提供していますか？
-
A: はい、ターンキーソリューションを提供しています。当社のエンジニアがお客様と協力して、お客様の特定のコンベア、プレス、または制御システムとのシームレスな統合のためのインターフェース（機械的および電気的）を設計します。
-
