複合的な3D形状のための均一な内部乾燥
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | OSMANUV |
| 証明: | ISO9001 |
| モデル番号: | OSM-IR-1320 |
| ドキュメント: | 5 Meters IR Drying Machine.pdf |
お支払配送条件:
| 最小注文数量: | 1セット |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 木箱 |
| 受渡し時間: | 30~45日 |
| 支払条件: | T/T |
| 供給の能力: | 交渉 |
|
詳細情報 |
|||
| 制御システム: | タッチスクリーン付きPLC制御 | 材質の適合性: | 繊維、食品、電子機器などのさまざまな素材に適しています |
|---|---|---|---|
| スプレーガン: | アメリカ人GRACOの自動吹き付け器を採用しなさい | 設置タイプ: | 床置き型 |
| 保証: | 1年 | 使用法: | 乾燥機 |
| 加熱時間: | 0-999s | 冷却システム: | 強制空冷 |
| ハイライト: | セルプ模造のための赤外線乾燥トンネル,3D形のための均一な乾燥,赤外線コア乾燥機 |
||
製品の説明

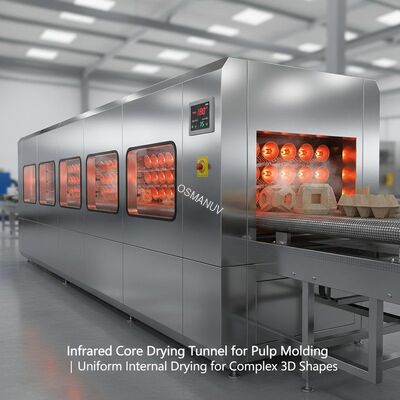

パルプ成形用赤外線中子乾燥トンネル |複雑な3D形状も均一な内部乾燥
製品概要
当社の特殊な赤外線乾燥トンネルは、三次元パルプ成形製品を迅速かつ均一かつエネルギー効率の高い内部乾燥を実現します。を活用するカスタマイズ可能な中波と短波の赤外線エミッターを組み合わせたもので、厚いパルプ壁に浸透して芯から水分を追い出し、従来の熱風法と比較して乾燥時間を大幅に短縮します。
生産ライン構成
- インフィードコンベア（フォーミング/プレスステーションと同期）
- カスタマイズ可能IR エミッター アレイ モジュール (上部、下部、側面構成)
- 断熱パネル付きステンレストンネル
- 最大効率を実現する反射キャビティ
- ゾーン別温度制御システム
- 補助空気循環および湿気排出システム
- アウトフィードコンベア
- PLC およびタッチスクリーン HMI を備えた中央制御キャビネット
技術仕様
| パラメータのカテゴリ | 詳細と仕様 |
|---|---|
| 乾燥技術 | 中波＆短波赤外線（ミックス）カスタマイズ可能な) |
| 火力 | カスタマイズ可能ゾーンごと (例: 合計 30kW ～ 200kW) |
| スペクトル波長 | 中波：～2.4～3.0μm、短波：～0.8～1.4μm |
| 最高温度 | エミッタ表面で最大 400°C (調整可能) |
| コンベアタイプ | メッシュベルト（標準）またはチェーンコンベヤ。幅カスタマイズ可能な |
| コンベヤ速度 | 可変 0.5～5m/min（本線と同期可能） |
| 制御システム | PID 制御を備えた PLC;独立した温度ゾーン (数値カスタマイズ可能な) |
| 温度均一性 | コントロールゾーン内で±5℃（代表値） |
| 電源 | 380V / 50Hz、三相 (カスタマイズ可能現地の基準に合わせて） |
| 工事 | 亜鉛メッキ鋼フレーム、内部は高反射アルミニウムパネル |
アプリケーション
以下のような各種パルプモールド製品の内部乾燥と水分低減に最適です。
- 卵トレイとフルーツトレイ
- 使い捨て食器（皿、ボウル、貝殻）
- 工業用保護包装
- 段ボール代替品
主な特長
- 深い浸透:赤外線エネルギーにより内部から乾燥し、表面硬化を防ぎます。
- 迅速な応答と制御:IR エミッターはほぼ瞬時に加熱および冷却し、正確な温度管理を実現します。
- ゾーン乾燥:異なるセクション間の温度を独立して制御することで、複雑な形状に対して最適化された乾燥プロファイルが可能になります
- 高いエネルギー効率:製品に直接エネルギーを伝達し、周囲の空気への熱損失を最小限に抑えます。
- 床面積の削減:乾燥速度が速いため、対流式オーブンと比較してよりコンパクトなトンネルが可能になります。
カスタマイズオプション
私たちは提供します高度にカスタマイズ可能特定の製品や生産ラインに合わせて設計できます。オプションには、IR ゾーンの数とレイアウト、エミッター波長の組み合わせ、コンベアの幅とタイプ、ハウジングの寸法、制御システムの統合、安全機能が含まれます。
サポートとサービス
当社は、設置監督、操作トレーニング、プロセス最適化支援、予防保守計画、タイムリーなスペアパーツ供給などの包括的なサポートを提供します。
梱包と配送
機器はモジュール式に分解され、耐候性の木箱に安全に梱包されます。すべての電気コンポーネントは安全な長距離輸送のために保護されています。標準条件は FOB ですが、他のインコタームも利用可能です。
よくある質問
Q: 厚いパルプモールド製品には赤外線乾燥が適しているのはなぜですか?
A: 赤外線が製品の中心部を直接透過して加熱し、水分を均一に追い出します。これにより、反りや亀裂を引き起こす可能性がある、濡れたコアの上に硬くて乾燥したシェルが形成されるという一般的な問題が回避されます。
Q: このシステムを既存のコンベヤラインに統合できますか?
A: はい。コンベアシステム、入口/出口の高さ、制御信号を設定できます。カスタマイズされた成形、プレス、または仕上げステーションとのシームレスな統合を実現します。
Q: さまざまな製品の温度プロファイルはどのように管理されますか?
A: PLC を使用すると、複数のレシピを作成して保存できます。それぞれカスタマイズ可能なゾーンの温度とコンベア速度は製品タイプごとに事前設定できるため、最適な乾燥が保証されます。
Q: 安全性や過熱についてはどうですか?
A: このシステムには、複数の安全インターロック、過熱保護、自動シャットオフ機能が含まれています。動作中に外装に触れても安全です。
Q: 熱風オーブンと比較した場合の一般的なエネルギー消費量はどれくらいですか?
A: IR は大きなチャンバー内の全空気量ではなく製品を直接加熱するため、エネルギーの節約は大幅 (多くの場合 30% ～ 50%) になります。正確な数値は製品とライン速度によって異なります。
