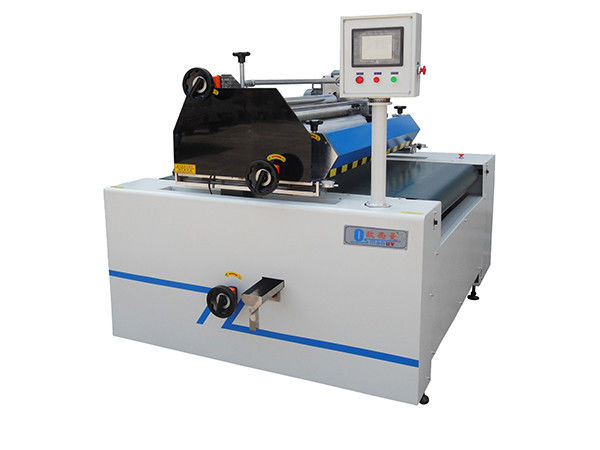

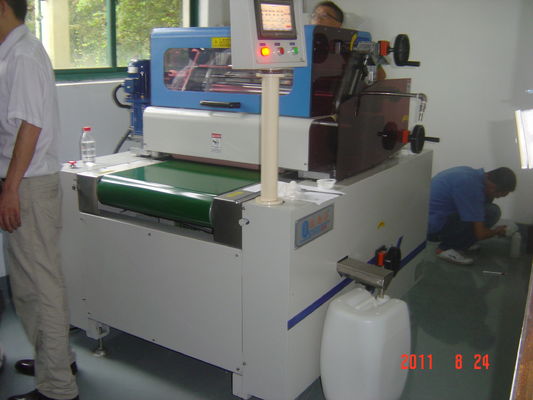

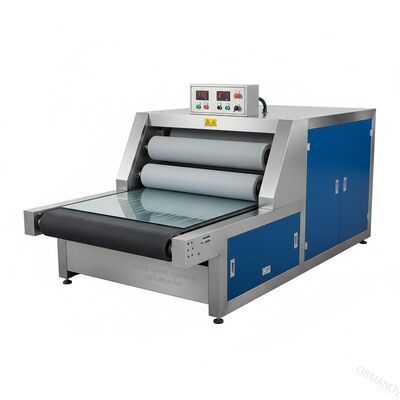

ガラス平面のために適したコーティング装置410ボルトの6KWのローラーの

ガラス平面のために適したコーティング装置410ボルトの6KWのローラーの
ガラス面に適した 410 ボルト 6KW ローラー コーティング装置 製品概要 この高度なローラー コーティング装置は、ガラス面にさまざまなプライマーやトップコートを正確かつ効率的に塗布できるように特別に設計されています。 主な特長 あらゆる種類のプライマーおよびトップコートのローリングに適しています 信頼性の高いパフォーマンスを実現する三菱サーボモーターを搭載 4台の動力別速度制御ドライブ 長寿命を実現する厚さ 3mm のシームレス平面コンベア ベルト 流体力学に適合したステンレス製のV字型戻り溝 誤差 ≤ 0.1mm の高さ測定用の高精度格子定規 技術仕様 仕様 価値 有効作業幅 ...
Place of Origin:中国
Brand Name:Osmanuv
Certification:ISO9001 And CE
Model Number:OSM-GTJ-1320-I
Minimum Order Quantity:1セット
Price:交渉可能
Product Custom Attributes
ハイライト

コーティング装置410ボルトのローラーの

,

6KWローラーのコーティング装置

製品名:
太陽光発電ガラスARフィルムコーティング機
サイズ:
4000mm×2450mm×1300mm
電圧:
360 ～ 410 ボルト、三相 4 線、50 Hz
特徴:
各種プライマー・トップコートのローラー塗装に適した装置です。駆動源は三菱サーボモーターです。
有効作業幅::
1320mm
総電力:
6kW
Product Description
ガラス面に適した 410 ボルト 6KW ローラー コーティング装置
製品概要

この高度なローラー コーティング装置は、ガラス面にさまざまなプライマーやトップコートを正確かつ効率的に塗布できるように特別に設計されています。

主な特長
  • あらゆる種類のプライマーおよびトップコートのローリングに適しています
  • 信頼性の高いパフォーマンスを実現する三菱サーボモーターを搭載
  • 4台の動力別速度制御ドライブ
  • 長寿命を実現する厚さ 3mm のシームレス平面コンベア ベルト
  • 流体力学に適合したステンレス製のV字型戻り溝
  • 誤差 ≤ 0.1mm の高さ測定用の高精度格子定規
技術仕様
仕様 価値
有効作業幅 1320mm
有効加工厚さ 2～50mm
最小加工長さ 300mm
通信速度 2～15m/分
ベビーベッドのローラー直径 ￠300mm
車輪径の測定 ￠180mm
アンチグレインホイールの直径 ￠100mm
圧力車の直径 ￠70mm
ベビーベッドの長さ 1450±0.1mm
車輪の長さの測定 1450±0.1mm
圧力ホイールの長さ 1220mm
機械内幅 1650mm
機長 4000mm
機械の走行方向 右から左へ
機械の高さ コンベヤベルトは地上850±30mm
機械サイズ 4000mm×2450mm×1300mm
塗布量 2～15g/m²

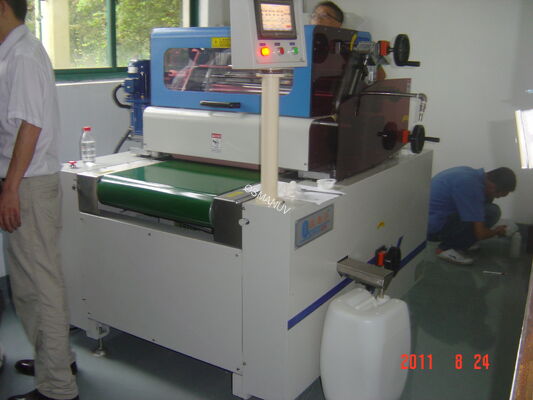

410 Volts 6KW Roller Coating Equipment for glass plane application
よくある質問
商社ですか、それともメーカーですか？
当社は独立した輸出入権を持つメーカーです。私たちの工場は中国の広東省にあります。
あなたのマシンの品質が高いことをどうやって確認できますか?
当社では、ビデオドキュメントを使用してマシンでのサンプルテストを提供しています。工場見学も可能です。当社の製品は中国、東南アジア、南米、ヨーロッパで広く使用されています。
どのような認定を持っていますか?
当社の生産はGMPおよびISO基準に従っており、当社の製品は輸出用のCE認証に合格しています。
品質保証は何ですか?
1 年間の保証があり、生涯にわたるメンテナンスと技術サポートが提供されます。
