パルプモールド用24ステーションロータリーコーター、最大1,200個/時までカスタマイズ可能な生産量、PLC制御

パルプモールド用24ステーションロータリーコーター、最大1,200個/時までカスタマイズ可能な生産量、PLC制御
パルプモールド用高速24ステーション回転スピンコーティングライン – カスタマイズ可能な最大1,200個/時生産能力＆PLC制御 製品概要 このカスタマイズ可能な24ステーションスピンコーティングラインは、パルプモールド製の食器、食品容器、工業用包装などの3D形状製品に、均一な機能性コーティング（耐水・耐油バリア、バイオベース、UV硬化型）を施すための高精度自動生産システムです。 利用可能な構成はロータリーインデックス、モジュラーロボット、統合乾燥です。システムは、ステーション数、生産速度、コーティング重量、治具設計、乾燥プロファイルにおいて完全にカスタマイズ可能です。 動作原理：製品はロータ...
原産地:中国
ブランド名:OSMANUV
認証:ISO9001
モデル番号:オスマヌフ
最低注文数量:1セット
価格:交渉可能
製品カスタム属性
ハイライト

24駅のスピンコーティングライン

,

カスタマイズ可能な出力ロータリーコーティング機

,

PLC制御パルプモールドコーティング機

膜厚:
180g～400g
最高速度:
1000枚/h
製品名:
パルス・モールド・コーティング・マシン
乾燥:
UV硬化またはIR
自動化レベル:
半自動から全自動まで
乾燥した方法:
赤外線ランプ
材質の適合性:
パルプ、紙パルプ
マシンタイプ:
コーティング機
製品説明
パルプモールド用高速24ステーション回転スピンコーティングライン – カスタマイズ可能な最大1,200個/時生産能力＆PLC制御
製品概要

このカスタマイズ可能な24ステーションスピンコーティングラインは、パルプモールド製の食器、食品容器、工業用包装などの3D形状製品に、均一な機能性コーティング（耐水・耐油バリア、バイオベース、UV硬化型）を施すための高精度自動生産システムです。

利用可能な構成はロータリーインデックス、モジュラーロボット、統合乾燥です。システムは、ステーション数、生産速度、コーティング重量、治具設計、乾燥プロファイルにおいて完全にカスタマイズ可能です。

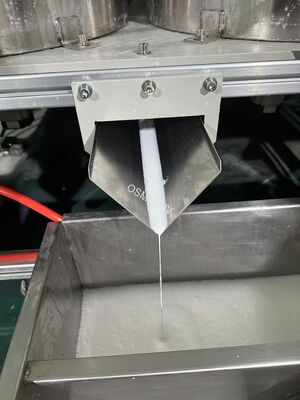

動作原理：製品はロータリーインデックステーブル上のカスタム治具にセットされます。各スピンステーションで、精密計量ポンプが製品にコーティング材を供給し、その後、高速スピン（遠心力）により、コーナーや側壁を含む複雑な内部形状全体にコーティングが均一に広がります。コーティングされた製品は、多段階乾燥トンネル（IR予備乾燥＋熱風硬化＋冷却）を通過し、ピンホールがなく均一なバリア膜を実現し、材料の無駄を最小限に抑え、90%以上の転写効率を達成します。

技術パラメータ
パラメータ ロータリーインデックスモデル ロボットワークセルモデル 統合乾燥モデル
ステーション数（カスタマイズ可能） 12-24ステーション（ロータリー） 24-48モジュール（拡張可能） 24ステーション
生産能力（カスタマイズ可能） 15-35サイクル/分（360-840個/時） 8-15秒/個（500-5,000個/日） 最大1,200個/時
最大製品サイズ（カスタマイズ可能） 直径300mmまで 350×350×200mm 直径300mmまで
コーティング重量制御（カスタマイズ可能） 5-25 gsm（乾燥時）/ 0.1-5g/個 0.1-10 ml/プログラム可能 調整可能
コーティング厚さ均一性 >95% >95% >95%
スピン速度（カスタマイズ可能） 調整可能 50-2,500 rpm（独立） 調整可能
コーティング方法 精密計量ポンプ＋スピン 精密スプレー＋スピン 精密計量ポンプ＋スピン

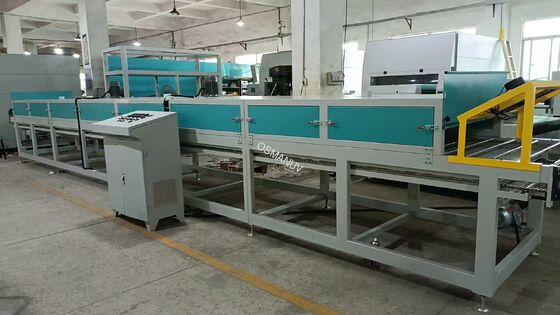

乾燥方法（カスタマイズ可能） IR予備乾燥＋熱風トンネル IR＋対流タワー（混合） 多段階IR＋熱風
加熱源（カスタマイズ可能） 電気／ガス／蒸気 電気 電気／ガス
制御システム 三菱PLC＋HMI PLC＋OPC UA／EtherNet/IP PLC＋HMIタッチスクリーン
電源（カスタマイズ可能） 380V、50Hz、3相 380V、50Hz、3相 380V、50Hz、3相
消費電力 80-160 kWピーク 約30 kW＋ロボット 80-120 kWピーク
圧縮空気 0.6-0.8 MPa、クリーン＆ドライ 0.5-0.7 MPa 0.6-0.8 MPa
材質構造 304ステンレス鋼 304ステンレス鋼 304ステンレス鋼
代表的な用途 パルプモールド製食器（プレート、ボウル、トレイ） 多品種少量生産、多層コーティング 大量生産食品包装
用途
  • 食品包装：パルプモールド製プレート、ボウル、トレイ、クラムシェルコンテナ - 防水・耐油PFASフリーバリアコーティング
  • 使い捨て食器：パルプモールド製カップ、スープ容器、ランチボックス - 耐熱内面コーティング
  • 工業用包装：電子機器/自動車用保護包装の帯電防止、防錆、防湿バリアコーティング
  • 研究開発・パイロット生産：本格生産前の新しいバイオポリマーコーティング試験用小規模モデル
  • 環境配慮型包装：持続可能なコンポスト認証のためのPLA、PHA、バイオベースコーティング
カスタマイズオプション

この24ステーションスピンコーティングラインは、お客様の特定の生産要件を満たすために高度にカスタマイズ可能です。

  • ステーション数：シングルステーションR&Dユニットから24+ステーションのロータリーシステムまで - 完全にカスタマイズ可能
  • 治具／ネスト設計：特定の製品形状（ボウル、プレート、トレイなど）に対応するカスタム加工治具 - オペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）
  • コーティング塗布方法：精密計量ポンプ、スプレーノズル、ディップ、または注ぎ方式 - オペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）
  • 供給システム：ポンプタイプ、容量、流量 - オペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）、異なるコーティング粘度に対応
  • 乾燥／硬化プロファイル：IR、対流、UVセクション - ゾーン温度および気流制御 - オペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）
  • レイアウト構成：円形、直線、U字型 - 工場のスペースに合わせてオペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）自動化レベル
  • ：半自動からロボットロード/アンロードによる完全自動化まで - カスタマイズ可能オペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）
  • ：上流の成形プレスおよび下流の包装ユニットとのインターフェース - カスタマイズ可能オペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）
  • ：220V/380V/415V - 現地の電気規格に合わせてカスタマイズ可能オペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）精度と均一性
：個別のサーボ制御計量およびスピンユニットにより、すべての製品で一貫したコーティング重量と厚さ（95%以上の均一性）を保証
  • 高い材料効率：スピンコーティングは90%以上の転写効率を達成 - スプレー方式（50-70%）と比較してコーティングの無駄を大幅に削減
  • 360°内部カバレッジ：遠心力により、深いコーナーや側壁を含む複雑な3D形状全体にコーティングが均一に広がり、液だまりやピンホールを排除
  • 高い生産能力：24ステーション連続運転 - 大量生産で最大1,200個/時
  • 穏やかな硬化：UV-LEDまたはNIRオプションにより、敏感なパルプ基材の熱劣化を防ぎます。多段階乾燥により、気泡や反りを防ぎます
  • スマート制御：レシピ管理、リアルタイムパラメータ監視、障害診断、IoTデータ接続を備えたPLC + HMI
  • 迅速な段取り替え：クイックリリース治具と保存されたPLCレシピにより、異なる形状/サイズの製品間の切り替えが迅速に行えます
  • 堅牢で衛生的な構造：304ステンレス鋼フレームと食品グレードの材料接触経路 - 清掃が容易で、食品生産環境に適しています
  • サポートとサービス無料のプロセスコンサルティングと実現可能性分析 - 製品サンプルをお送りください
生産フロアのカスタムレイアウト設計
  • オンサイト設置および試運転（
  • カスタマイズ可能
  • サポートパッケージ）オペレータートレーニングプログラムが含まれています（操作、メンテナンス、安全）ビデオ通話、IoT監視、またはオンラインサポートによるリモートトラブルシューティング
  • 機械部品は18ヶ月、電気部品は12ヶ月の保証
  • 地域倉庫からのスペアパーツ供給
  • 予防メンテナンスサービス契約あり
  • 電話、メール、チャットによる生涯技術サポート
  • 梱包と出荷
  • 梱包
：防錆フィルム＋強化木製クレート／木箱（デリケートな部品にはフォームパッド付き - コントロールパネル、センサー）
  • 標準モデル納期：注文確定後30-45日
  • カスタム構成納期：60-120日（大幅なカスタマイズの場合はさらに長くなります）
  • 出荷：FOB上海／CIF（海上、航空、鉄道）
  • カスタマイズ可能：輸出用梱包、カスタムラベリング、仕向港書類
  • よくある質問Q1: 3D形状製品において、スピンコーティングはスプレーコーティングと比較してどのような利点がありますか？
A: スピンコーティングは遠心力を使用して、複雑な内部形状に完全に適合する
非常に均一で薄い膜
を作成します。従来の噴霧では見落としがちなコーナーや側壁の継ぎ目のない被覆を保証し、より正確なコーティング重量制御で優れたバリア特性を実現します。さらに、スピンコーティングは90%以上の材料転写効率を達成するのに対し、スプレーは通常30-50%をオーバー​​スプレーとして無駄にします。Q2: このラインは、異なる製品形状（例：丸いボウルと四角いトレイの両方）に対応できますか？A: はい。鍵となるのは
カスタマイズ可能な治具設計
です。各製品形状に対応する専用のネストツールを設計・加工します。製品間の切り替えは、治具の交換とPLCからの異なるレシピのロードで行われ、数分で完了します。Q3: この機械でどのような種類のコーティングを適用できますか？A: このシステムは、水性アクリル、PFASフリー耐油コーティング、バイオポリマーフィルム（PLA、PHA）、UV硬化型コーティング、帯電防止剤など、幅広い機能性コーティングに対応しています。流路部品は、特定の材料の粘度や化学特性に対応するために
カスタマイズ可能
です。
